Екзотермічний паяльно-зварювальний або різальний стержень

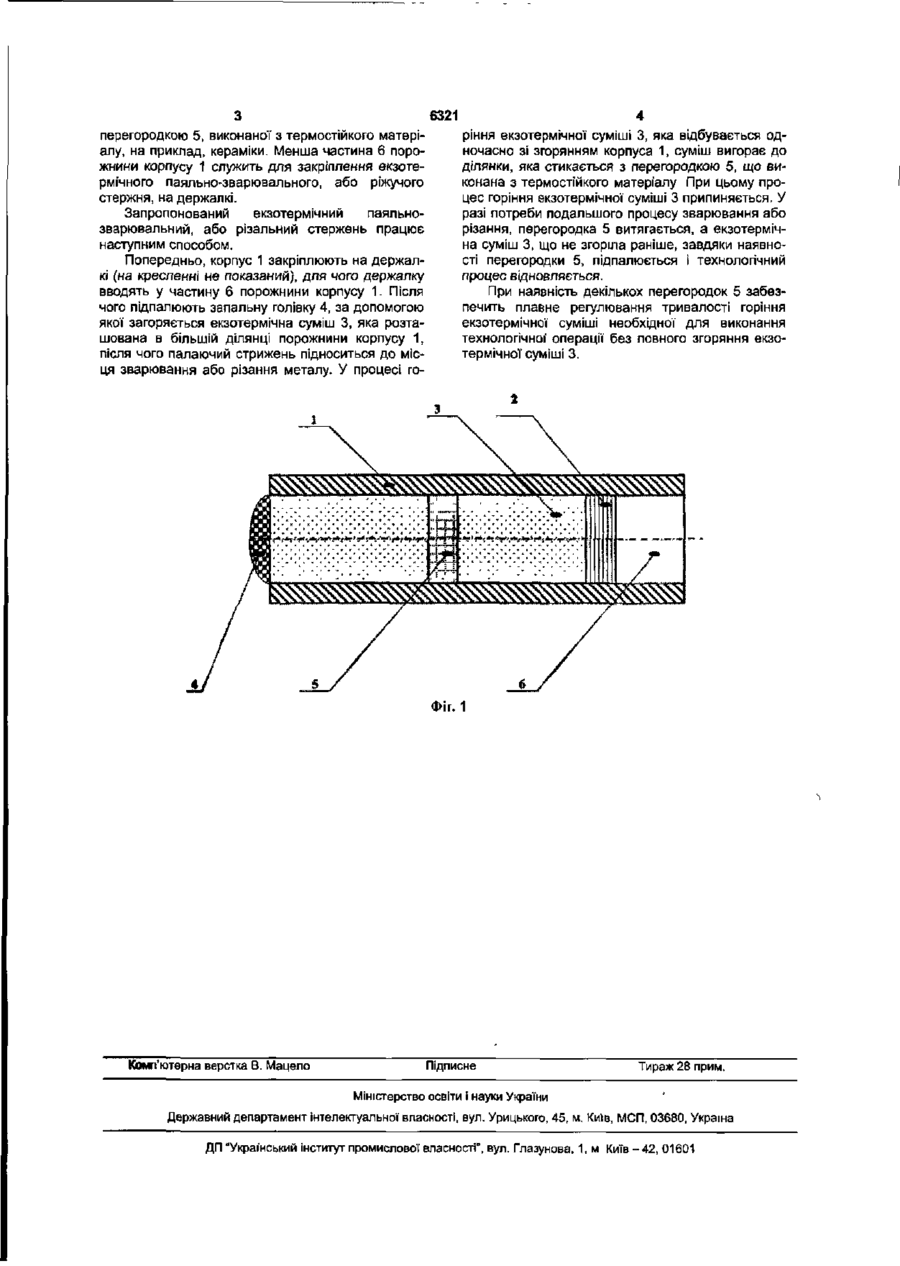

Екзотермічний паяльно-зварювальний або різальний стержень, що містить корпус з спалимо го матеріалу, виконаний у вигляді пустотілої гільзи, порожнина якої розділена пижем на дві нерівні частини, причому більша частина порожнини містить екзотермічну суміш, а вхід у неї містить запальну головку, яка відрізняється тим, що він додатково містить щонайменше одну вертикальну перегородку, виконану з термостійкого матеріалу, розташовану в екзотермічній суміші. Корисна модель відноситься до галузі паяннязварювання екзотермічними засобами, і може знайти застосування в побутових і промислових цілях, для здійснення процесів зварювання, або різання металу. З існуючого рівня техніки, який відноситься до розглянутої галузі, найбільш близьким до корисної моделі, яка заявляється, по сукупності ознак, є екзотермічний паяльно-зварювальний, або ріжучий стержень, який виконано у виді циліндра, стінки якого виконані зі згоряємого матеріалу, у вигляді пустотілої гільзи, порожнина якої розділена на дві нерівні частини пижем, заглибленим у гільзу на 0,1-0,2 довжини гільзи, причому велика частина порожнини заповнена екзотермічною сумішшю, а вхід у неї містить запальну голівку [деклараційний патент на винахід України №37447А, МКІ ЗВ23К23/00, публ 2001р.]. підвищення витрати стержню на виконання зварювання або різання металу. Задача, на рішення якої* спрямована корисна модель, складається в удосконаленні екзотермічного паяльно-зварювального, або різального стержня, шляхом зміни його конструкції' за рахунок введення в неї додаткових елементів, що дозволить регулювати тривалість горіння, і дозволить припиняти його в міру необхідності. Поставлена задача вирішується в екзотермічному паяльно-зварювальному, або різальному стержні, який містить корпус із згоряємого матеріалу, виконаний у виді пустотілої гільзи, порожнина якої розділена пижем на дві нерівні частини, причому велика частина порожнини містить екзотермічну суміш, а вхід у неї містить запальну голівку тим, що згідно предмета корисної моделі, вона додатково містить мінімум одну вертикальну перегородку, виконану з термостійкого матеріалу, яка розташована в екзотермічній суміші. Корисна модель, в обсязі сукупності ознак, які заявляється, забезпечує технічний результат, який складається в регулюванні тривалості процесу горіння екзотермічної суміші, і забезпечує його припинення до повного згоряння екзотермічної суміші Корисна модель, яка заявляється, пояснюється кресленням, що приведено на Фіг.1 Корисна модель, що заявляється, містить корпус 1, виконаний у виді пустотілої' гільзи зі згоряємого матеріалу, внутрішня порожнина якої' розділена пижем 2 на дві нерівні частини, причому її більша частина містить екзотермічну суміш 3, а вхід у неї містить запальну голівку 4 Екзотермічна суміш 3 розділена мінімум однією вертикальною Корисна модель, яка заявляється, збігається з відомим екзотермічним паяльно-зварювальним, або ріжучим стержнем по наступній сукупності суттєвих ознак: містить корпус із згоряємого матеріалу, виконаний у виді пустотілої гільзи, порожнина якої розділена пижем на дві нерівні частини, причому велика частина порожнини містить екзотермічну суміш, а вхід у неї містить запальну голівку. Однак відомий екзотермічний паяльнозварювальний, або різальний стержень не забезпечує технічного результату корисної моделі, яка заявляється, що обумовлено його конструкцією, яка не передбачає зупинку процесу горіння екзотермічної суміші, що приводить до того, що в процесі експлуатації стержень згоряє цілком у незалежності від потреби в подальшому проведення процесу зварювання або різання, що приводить до CM со со 6321 перегородкою 5, виконаної з термостійкого матеріалу, на приклад, кераміки. Менша частина 6 порожнини корпусу 1 служить для закріплення екзотермічного паяльно-зварювального, або ріжучого стержня, надержалкі. Запропонований екзотермічний паяльнозварювальний, або різальний стержень працює наступним способом. Попередньо, корпус 1 закріплюють на дєржалкі (на кресленні не показаний), для чого держалку вводять у частину 6 порожнини корпусу 1. Після чого підпалюють запальну голівку 4, за допомогою якої загоряється екзотермічна суміш 3, яка розташована в більшій ділянці порожнини корпусу 1, після чого палаючий стрижень підноситься до місця зварювання або різання металу. У процесі го ріння екзотермічної суміші 3, яка відбувається одночасно зі згорянням корпуса 1, суміш вигорає до ділянки, яка стикається з перегородкою 5, що виконана з термостійкого матеріалу При цьому процес горіння екзотермічної суміші 3 припиняється. У разі потреби подальшого процесу зварювання або різання, перегородка 5 витягається, а екзотермічна суміш 3, що не згоріла раніше, завдяки наявності перегородки 5, підпалюється і технологічний процес відновляється. При наявність декількох перегородок 5 забезпечить плавне регулювання тривалості горіння екзотермічної суміші необхідної для виконання технологічної операції без повного згоряння екзотермічної суміші 3. ^SSJSSSSSSSSSSS^^ s^^ Фіг. 1 Комп'ютерна верстка В. Мацело Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ - 42, 01601
