Фрикційний гасник коливань
Формула / Реферат

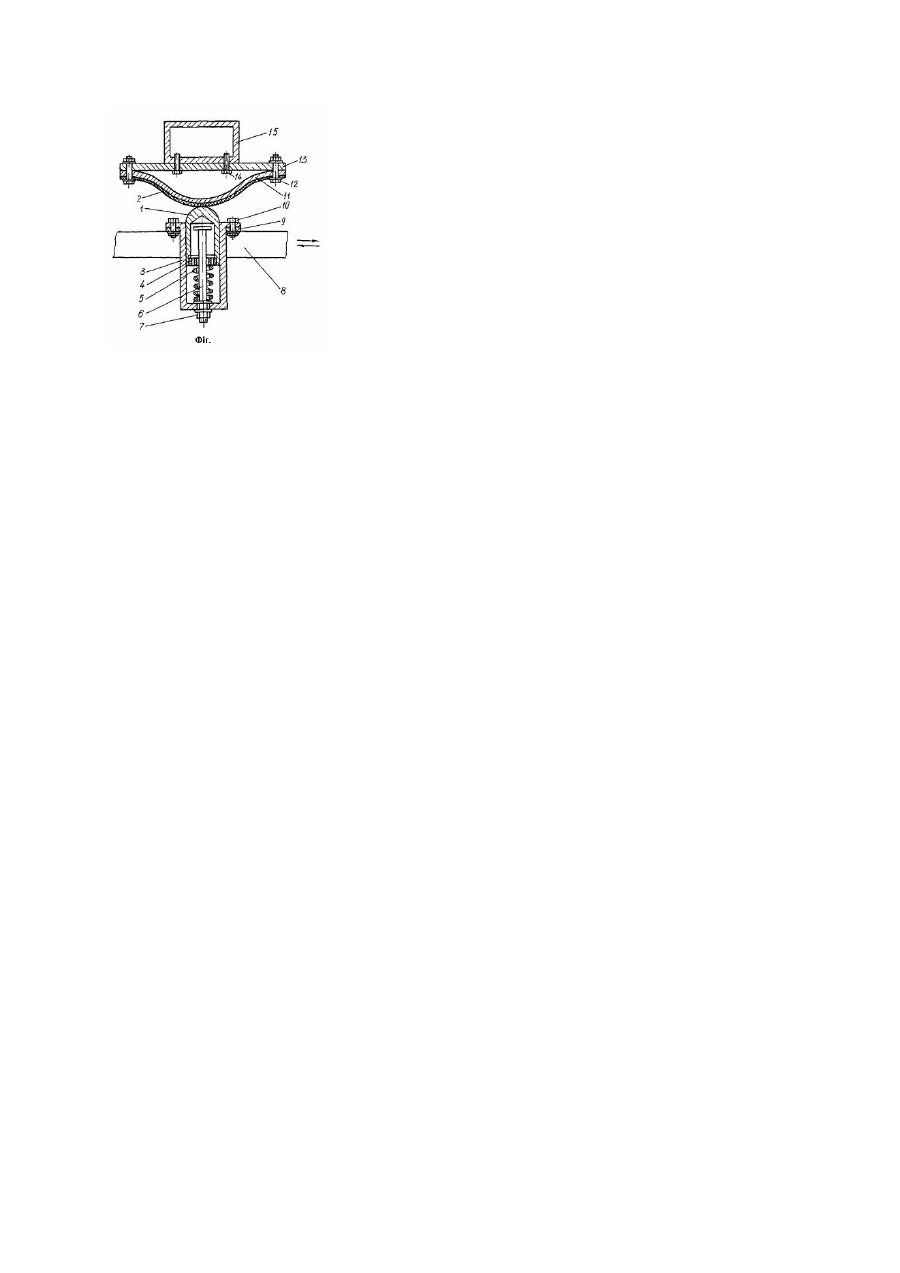

Фрикційний гасник коливань, що має раму, фрикційний елемент, пружний елемент, який відрізняється тим, що додатково містить пуансон, який через регулювальну гайку-золотник встановлений на пружному елементі у стакані і який жорстко елементами кріплення з'єднаний з рухомим елементом, причому пуансон встановлений під зовнішньою стороною криволінійної пластини фрикційного елемента, який через пластину з'єднаний з рамою.
Текст
Винахід відноситься до сільськогосподарського машинобудування і може бути використаний в сільськогосподарських машинах, що призначені для хімічного захисту рослин і внесення в грунт рідких мінеральних добрив, а також може бути використаний і в інших галузях машинобудування, зокрема у вантажопідіймальних механізмах і машинах, залізничному транспорті та транспортних машинах, що мають начіпне обладнання, яке потребує зменшення інтенсивності коливань і вібронавантаження вантажів, чи начіпного обладнання та їх стабілізації при експлуатації. Відомі різноманітні фрикційні гасники коливань підвісок штанг обприскувачів з пружними і демпфувальними елементами, з шарнірно-важільним маятниковим підвісом, що забезпечують компенсацію коливань начіпної штанги обприскувача. Для зменшення інтенсивності коливань начіпної штанги обприскувача використовують різні підвіски та гасники коливань , зокрема динамічні й фрикційні гасники коливань. Відомий, наприклад, фрикційний гасник коливань візка транспортного засобу [авт. свід. №1355503 СРСР. Бюл. №44, 1987р.]. Найближчим до запропонованого за технічною суттю і досягненням результату є фрикційний гасник коливань [авт. свід. №384698 СРСР. Бюл. №25, 1973р.), що має раму, фрикційний елемент, пружний елемент. Однак даний фрикційний гасник коливань не забезпечує віброзахист начіпної штанги та паралельність штанги до оброблювальної поверхні, особливо, при роботі на схилах. В основу винаходу поставлено завдання створити фрикційний гасник коливань в якому введення додаткових елементів дозволило б зменшити маятникові відхилення рухомого елемента - начіпної штанги і тим самим покращити віброзахисні властивості підвіски штанги обприскувача, зменшити амплітуди коливань начіпної штанги у поперечно-вертикальній площині під час експлуатації, зберігати начіпну штангу паралельно до оброблювальної поверхні, підвищити надійність й довговічність конструкції вцілому та покращити якість обприскування рослин. Поставлене завдання досягається тим, що у фрикційному гаснику коливань, який має раму, фрикційний елемент, жорстко з'єднаний з рамою, регулювальний пружний елемент, згідно винаходу, додатково містить пуансон, який через регулювальну гайку-золотник встановлений на пружному елементі у стакані і який жорстко елементами кріплення з'єднаний з рухомим елементом, причому, пуансон встановлений під зовнішньою стороною криволінійної пластини фрикційного елемента, який через пластину з'єднаний з рамою. Покращення вітрозахисних властивостей підвіски штанги обприскувача і збереження начіпної штанги паралельно до оброблюваної поверхні поля здійснюється у зв'язку із зменшенням амплітуди кутових відхилень начіпної штанги у поперечно-вертикальній площині за рахунок введення в систему підвіски примусового тертя між рухомим елементом - начіпною штангою та фрикційним елементом рами. При цьому, у процесі кутових відхилень начіпної штанги обприскувача, величина сили тертя між рухомим елементом, а саме начіпною штангою і фрикційним елементом рами змінюється так, що за рахунок вибраної поверхні криволінійного профілю фрикційного елемента забезпечує стабілізацію горизонтального положення начіпної штанги, що сприяє покращенню якості обприскування рослин. На фіг.зображено фрикційний гасник коливань, де 1 - пуансон, 2 - фрикційний елемент, 3 - стакан, 4 регулювальна гайка-золотник, 5 - пружний елемент, 6 - шток, 7 - гайка, 8 - рухомий елемент(начіпна штанга), 9 - пластинка, 10 - болти, 11 - криволінійна пластина, 12 - болти, 13 - пластина, 14 - гвинти, 15 рама. Фрикційний елемент 2 з'єднаний з криволінійною пластиною 11, яка також з'єднана болтами 12 з пластиною 13. Пластина 13 прикріплена гвинтами 14 до рами 15. Пуансон 1 розташований в стакані 3, який через пластинку 9 болтами 10 з'єднаний з рухомим елементом - начіпною штангою 8. Шток 6 встановлений в середині стакана 3, пружного елемента 5, регулювальної гайки - золотника 4 і пуансона 1. На кінці штока 6 із зовнішньої сторони стакана 3 розміщена гайка 7. Пуансон 1 з'єднаний з регулювальною гайкою золотником 4 і пружним елементом 5 та притиснений до зовнішньої сторони криволінійної поверхні фрикційного елемента 2. Пружний елемент 5 забезпечує притискання пуансона 1 до фрикційного елемента 2. Величина сили притискання пуансона 1 до фрикційного елемента 2 регулюється гайкою-золотником 4 та гайкою 7. Передбачені у регулювальній гайці-золотнику 4 отвори виконують подвійну функцію: дають змогу вибирати необхідне положення регулювальної гайки-золотника 4 при загвинчуванні та можуть служити для перетікання масла із порожнини пуансона 1 у стакан 3. Для запобігання витоку масла з порожнини стакана 3 передбачені в пуансоні 1 маслознімні кільця і ущільнення між штоком 6 і стаканом 3. Фрикційний гасник коливань працює так. У процесі експлуатації плоскопаралельні коливання рухомого елемента - начіпної штанги 8 у поперечно-вертикальній площині компенсуються тертям між пуансоном 1, який ковзає у стакані 3, що, з'єднаний елементами кріплення 10, наприклад, болтами з рухомим елементом(начіпною штангою) 8 і відносно нерухомим фрикційним елементом 2, який прикріплений до рами 15 за допомогою криволінійної пластини 11, пластини 13, болтів 12 та гвинтів 14. Криволінійний профіль поверхні фрикційного елемента 2 і відповідно підібраний та відрегульований пружний елемент 5 забезпечує зниження амплітуд коливань рухомого елемента - начіпної штанги 8 під час експлуатації дає змогу начіпній штанзі займати паралельне положення до оброблюваної поверхні, підвищує, при цьому, довговічність конструкції в цілому та сприяє покращенню якості обприскування рослин.
ДивитисяДодаткова інформація
Назва патенту англійськоюFrictional oscillation absorber
Автори англійськоюVykovych Ihor Andriovych
Назва патенту російськоюФрикционный гаситель колебаний
Автори російськоюВикович Игорь Андреевич
МПК / Мітки
МПК: A01M 7/00
Мітки: фрикційний, гасник, коливань
