Анізотропний термоелектричний приймач випромінювання

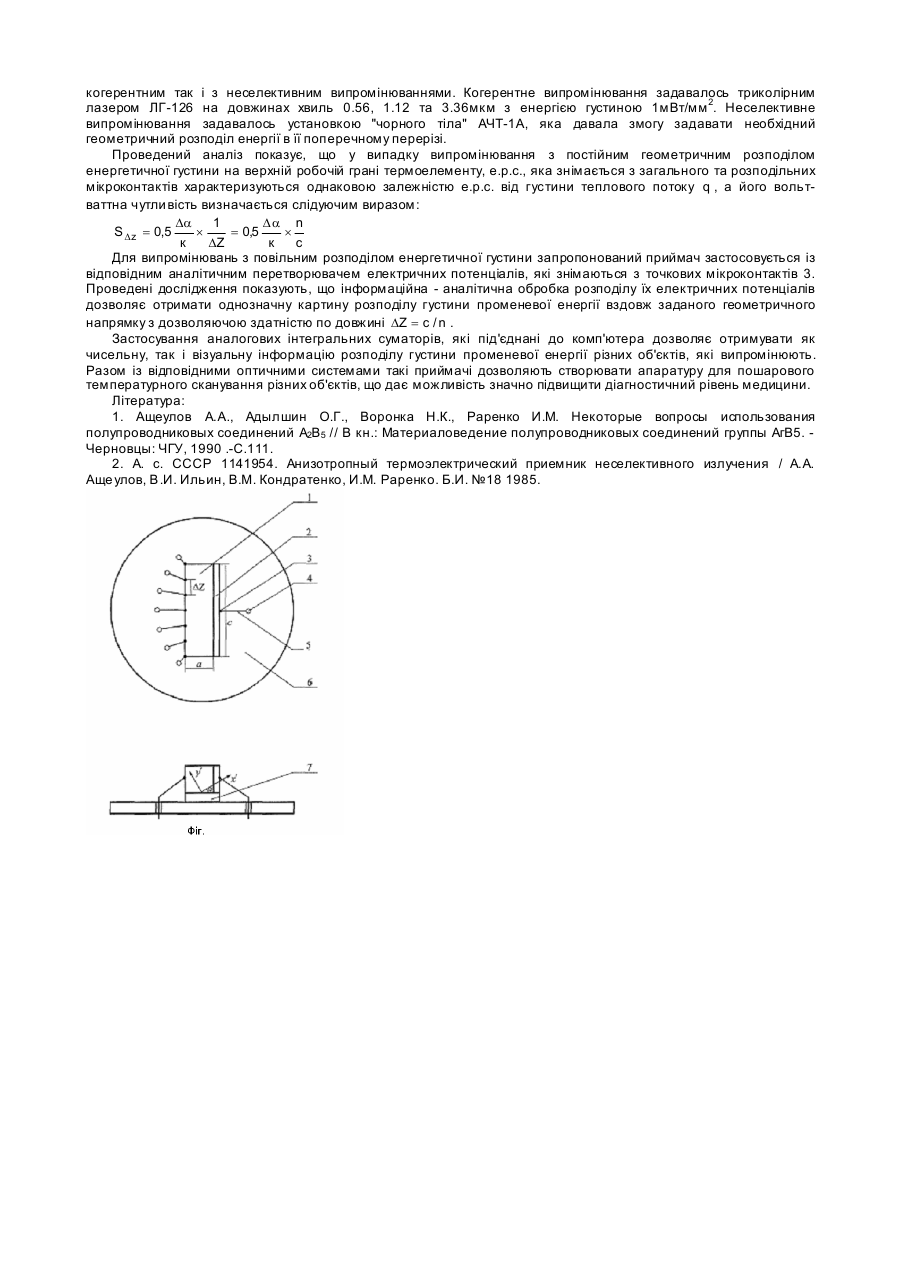

Винахід відноситься до термоелектричних приладів і знайде застосування в теплопірокалориметрії, ІЧ- і лазерній техніках, електроніці та теплобаченні. Він призначений для визначення розподілу променевих потоків в їх поперечному перерізі у широкому спектральному та енергетичному діапазонах. Відомі пристрої [1], що містять тепловирівнюючі та тепловіддаючі деталі, а також анізотропні елементи. Вони дозволяють визначати розподіл променевих потоків по площині як в неперервному, так і в імпульсному режимах. Із існуючих аналогів найбільш близьким по технічній суті є анізотропний термоелектричний координатночутливий приймач неселективного випромінювання, який працює при поверхневому і об'ємному поглинаннях, а також оптичної прозорості [2]. Він складається з анізотропного термоелемента у вигляді чотирьохгранної прямокутної призми, чотирьох електричних виводів та термостатуючого корпусу з діафрагмою. Такий приймач визначає координати теплової плями, яка викликана випромінюванням у випадку, коли площа поперечного перерізу теплового потоку, що викликає цю пляму, значно менша за площу робочої грані анізотропного термоелемента. Визначати енергетичні параметри випромінювання та його розподіл вздовж вибраного лінійного напрямку цей прилад не спроможний. Тому досить актуальним є завдання створення анізотропного термоелектричного приймача, який визначає енергетичний розподіл неселективного або когерентного випромінювань вздовж заданого геометричного напрямку. Вказане завдання розв'язується тим, що анізотропний термоелектричний приймач складається з термостатуючого корпусу, електровиводів і анізотропного термоелемента у вигляді чотиригранної прямокутної призми із термоелектричне анізотропного матеріалу, кристалографічні вісі з максимальною та мінімальною термо-е.р.с., якої розташовані в площині, що створена її висотою b та довжиною a , і орієнтовані під кутом j = 45 ° до нижньої робочої грані, що через діелектричний шар великої теплопровідності знаходиться у тепловому контакті з термостатуючим корпусом, при цьому одна з торцових граней ( b × c ) анізотропного термоелемента вздовж ширини с містить n + 1 рівномірно розташованих відповідно через відстані c / n точкових, електричних мікроконтактів, а вся площина другої торцевої грані містить загальний електричний контакт у вигляді металевого шару, які під'єднані до електровиводів. Відповідність критерію "новизна" запропонованому пристрою забезпечує та обставина, що заявлена сукупність ознак не міститься ні в одному з об'єктів існуючого рівня техніки. У винаході запропоновано принципово нове рішення для анізотропних приймачів випромінювання, яке полягає в тому, що одна з торцевих граней ( b × c ) анізотропного термоелемента вздовж її ширини c містить n + 1 однакових рівномірно розташованих через відстань c / n , точкових, електричних мікроконтактів, а вся площина другої торцевої грані ( b × c ) містить загальний електричний контакт у вигляді металевого шару, які під'єднано до відповідних електровиводів. Тому ознака, яка не зустрічається ні в одному з аналогів - "одна з торцевих граней ( b × c ) анізотропного термоелемента вздовж її ширини с містить n + 1 однакових рівномірно розташованих через відстань c / n , точкових, електричних мікроконтактів, а вся площина другої торцевої грані ( b × c ) містить загальний електричний контакт у вигляді металевого шару, які під'єднано до відповідних електровиводів" забезпечує заявленому пристрою необхідний "винахідницький рівень." Промислове використання запропонованого винаходу не вимагає спеціальних технологій і матеріалів, його реалізація можлива на існуючих підприємствах електронної і приладобудівної промисловості. На кресленні (фіг.) представлена схематична конструкція запропонованого пристрою. Анізотропний термоелектричний приймач (фіг.) містить анізотропний елемент 1 довжиною a , висотою b та шириною c ( a = b
