Вібраційний плуг
Номер патенту: 63591
Опубліковано: 10.10.2011
Автори: Дяченко Любов Анатоліївна, Човнюк Юрій Васильович, Ловейкін Вячеслав Сергійович
Формула / Реферат
Вібраційний плуг, що складається з рами, корпуса, стійки корпуса, опорного колеса, вібратора, який відрізняється тим, що до рами плуга хомутами приєднані кронштейни, що з'єднані зі стійкою та вібратором шарнірами гумовими втулками; вібратор складається з золотника та поршня зі штоком, який під кутом α з'єднаний з нижньою частиною стійки корпуса і гідравлічно сполучений з гідросистемою трактора через регульований дросель, яким забезпечується резонансна частота коливань корпусу плуга і ґрунту.
Текст

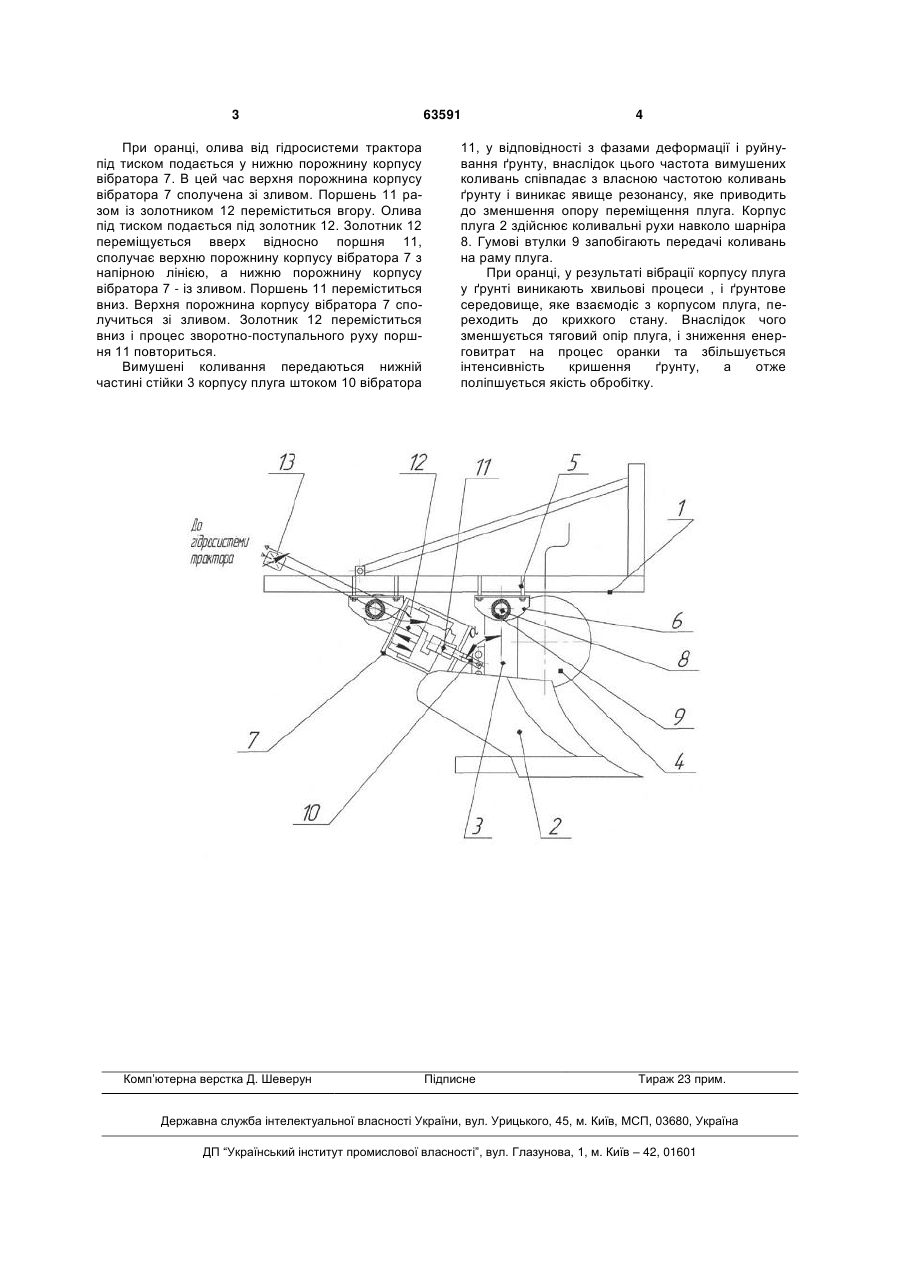

Вібраційний плуг, що складається з рами, корпуса, стійки корпуса, опорного колеса, вібратора, 3 При оранці, олива від гідросистеми трактора під тиском подається у нижню порожнину корпусу вібратора 7. В цей час верхня порожнина корпусу вібратора 7 сполучена зі зливом. Поршень 11 разом із золотником 12 переміститься вгору. Олива під тиском подається під золотник 12. Золотник 12 переміщується вверх відносно поршня 11, сполучає верхню порожнину корпусу вібратора 7 з напірною лінією, а нижню порожнину корпусу вібратора 7 - із зливом. Поршень 11 переміститься вниз. Верхня порожнина корпусу вібратора 7 сполучиться зі зливом. Золотник 12 переміститься вниз і процес зворотно-поступального руху поршня 11 повториться. Вимушені коливання передаються нижній частині стійки 3 корпусу плуга штоком 10 вібратора Комп’ютерна верстка Д. Шеверун 63591 4 11, у відповідності з фазами деформації і руйнування ґрунту, внаслідок цього частота вимушених коливань співпадає з власною частотою коливань ґрунту і виникає явище резонансу, яке приводить до зменшення опору переміщення плуга. Корпус плуга 2 здійснює коливальні рухи навколо шарніра 8. Гумові втулки 9 запобігають передачі коливань на раму плуга. При оранці, у результаті вібрації корпусу плуга у ґрунті виникають хвильові процеси , і ґрунтове середовище, яке взаємодіє з корпусом плуга, переходить до крихкого стану. Внаслідок чого зменшується тяговий опір плуга, і зниження енерговитрат на процес оранки та збільшується інтенсивність кришення ґрунту, а отже поліпшується якість обробітку. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюVibrational plough
Автори англійськоюLoveikin Viacheslav Serhiiovych, Chovniuk Yurii Vasyliovych, Diachenko Liubov Anatoliivna
Назва патенту російськоюВибрационный плуг
Автори російськоюЛовейкин Вячеслав Сергеевич, Човнюк Юрий Васильевич, Дяченко Любовь Анатольевна
МПК / Мітки
МПК: A01B 11/00
Мітки: плуг, вібраційний
