Віброплуг
Номер патенту: 55371
Опубліковано: 10.12.2010
Автори: Човнюк Юрій Васильович, Ловейкін Вячеслав Сергійович, Дяченко Любов Анатоліївна
Формула / Реферат
Віброплуг, який складається з рами, корпуса, стійки корпуса, опорного колеса, який відрізняється тим, що стійка корпуса складається з двох частин: верхньої, яка приєднана хомутами до рами плуга, та нижньої, з'єднаної з нею шарніром, а на рамі під кутом α закріплений вібратор, штоком з'єднаний з нижньою частиною стійки корпуса і гідравлічно сполучений з гідросистемою трактора через регульований дросель, яким забезпечується резонансна частота коливань плуга і ґрунту.
Текст

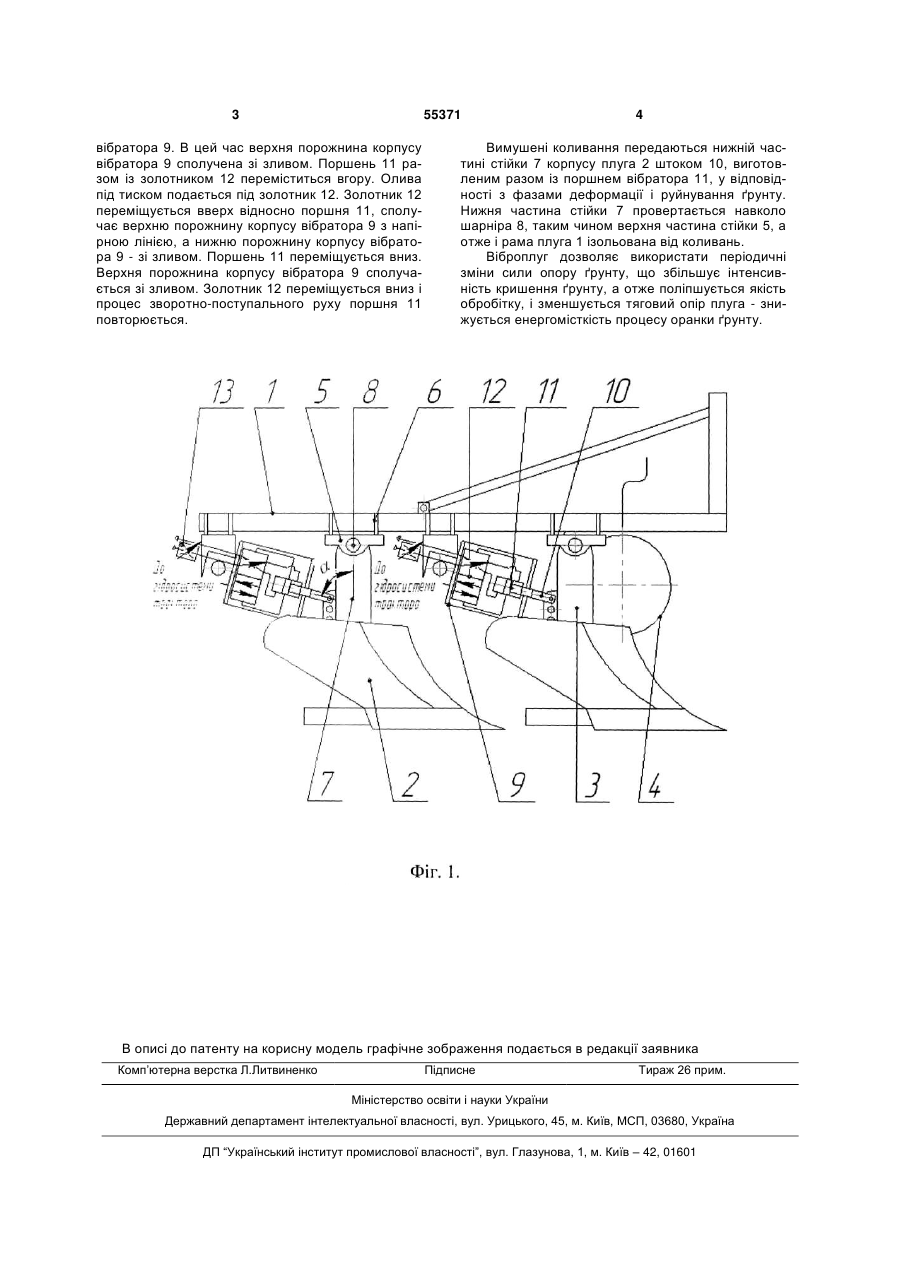

Віброплуг, який складається з рами, корпуса, стійки корпуса, опорного колеса, який відрізня 3 55371 вібратора 9. В цей час верхня порожнина корпусу вібратора 9 сполучена зі зливом. Поршень 11 разом із золотником 12 переміститься вгору. Олива під тиском подається під золотник 12. Золотник 12 переміщується вверх відносно поршня 11, сполучає верхню порожнину корпусу вібратора 9 з напірною лінією, а нижню порожнину корпусу вібратора 9 - зі зливом. Поршень 11 переміщується вниз. Верхня порожнина корпусу вібратора 9 сполучається зі зливом. Золотник 12 переміщується вниз і процес зворотно-поступального руху поршня 11 повторюється. 4 Вимушені коливання передаються нижній частині стійки 7 корпусу плуга 2 штоком 10, виготовленим разом із поршнем вібратора 11, у відповідності з фазами деформації і руйнування ґрунту. Нижня частина стійки 7 провертається навколо шарніра 8, таким чином верхня частина стійки 5, а отже і рама плуга 1 ізольована від коливань. Віброплуг дозволяє використати періодичні зміни сили опору ґрунту, що збільшує інтенсивність кришення ґрунту, а отже поліпшується якість обробітку, і зменшується тяговий опір плуга - знижується енергомісткість процесу оранки ґрунту. В описі до патенту на корисну модель графічне зображення подається в редакції заявника Комп’ютерна верстка Л.Литвиненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюOscillation plough
Автори англійськоюLoveikin Viacheslav Serhiiovych, Chovniuk Yurii Vasyliovych, Diachenko Liubov Anatoliivna
Назва патенту російськоюВиброплуг
Автори російськоюЛовейкин Вячеслав Сергеевич, Човнюк Юрий Васильевич, Дяченко Любовь Анатольевна
МПК / Мітки
МПК: A01B 63/111
Мітки: віброплуг
