Електрична схема керування вуличним освітленням сільського населеного пункту

Завантажити PDF файл.

Формула / Реферат

Електрична схема керування вуличним освітленням сільського населеного пункту, що містить джерело живлення, силову мережу, мережу вуличного освітлення, яка приєднана до силової мережі через послідовно ввімкнені контакти автоматичного вимикача та магнітного пускача, фотовимикача, контакти якого ввімкнені в коло котушки магнітного пускача, яка відрізняється тим, що вона додатково містить струмове реле, котушка якого приєднана до силової мережі через трансформатор струму, а контакти струмового реле ввімкнені в коло котушки магнітного пускача послідовно з контактами фотовимикача.

Текст

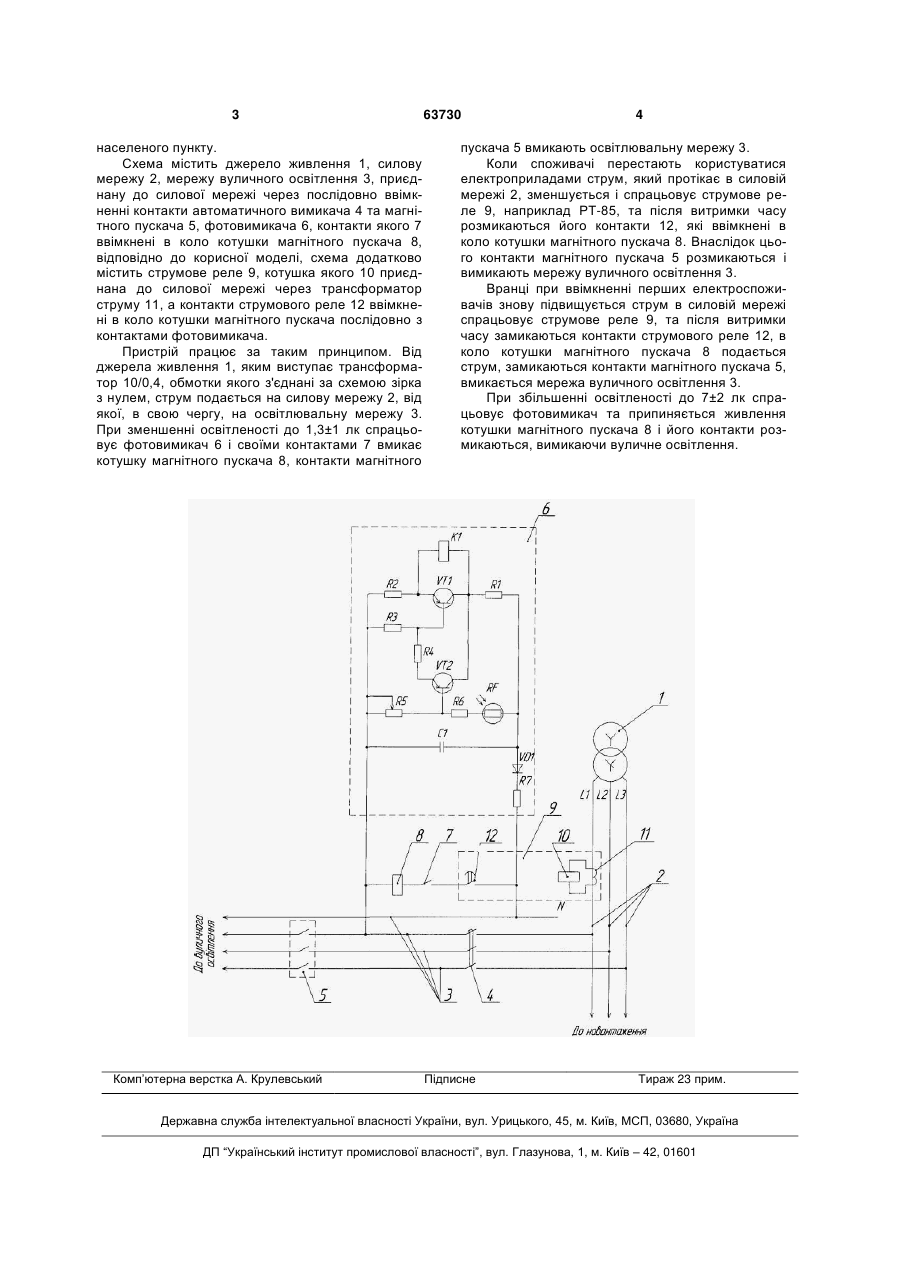

Електрична схема керування вуличним освітленням сільського населеного пункту, що містить 3 населеного пункту. Схема містить джерело живлення 1, силову мережу 2, мережу вуличного освітлення 3, приєднану до силової мережі через послідовно ввімкненні контакти автоматичного вимикача 4 та магнітного пускача 5, фотовимикача 6, контакти якого 7 ввімкнені в коло котушки магнітного пускача 8, відповідно до корисної моделі, схема додатково містить струмове реле 9, котушка якого 10 приєднана до силової мережі через трансформатор струму 11, а контакти струмового реле 12 ввімкнені в коло котушки магнітного пускача послідовно з контактами фотовимикача. Пристрій працює за таким принципом. Від джерела живлення 1, яким виступає трансформатор 10/0,4, обмотки якого з'єднані за схемою зірка з нулем, струм подається на силову мережу 2, від якої, в свою чергу, на освітлювальну мережу 3. При зменшенні освітленості до 1,3±1 лк спрацьовує фотовимикач 6 і своїми контактами 7 вмикає котушку магнітного пускача 8, контакти магнітного Комп’ютерна верстка А. Крулевський 63730 4 пускача 5 вмикають освітлювальну мережу 3. Коли споживачі перестають користуватися електроприладами струм, який протікає в силовій мережі 2, зменшується і спрацьовує струмове реле 9, наприклад РТ-85, та після витримки часу розмикаються його контакти 12, які ввімкнені в коло котушки магнітного пускача 8. Внаслідок цього контакти магнітного пускача 5 розмикаються і вимикають мережу вуличного освітлення 3. Вранці при ввімкненні перших електроспоживачів знову підвищується струм в силовій мережі спрацьовує струмове реле 9, та після витримки часу замикаються контакти струмового реле 12, в коло котушки магнітного пускача 8 подається струм, замикаються контакти магнітного пускача 5, вмикається мережа вуличного освітлення 3. При збільшенні освітленості до 7±2 лк спрацьовує фотовимикач та припиняється живлення котушки магнітного пускача 8 і його контакти розмикаються, вимикаючи вуличне освітлення. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
