Вібропневматичний сепаратор вертикального типу

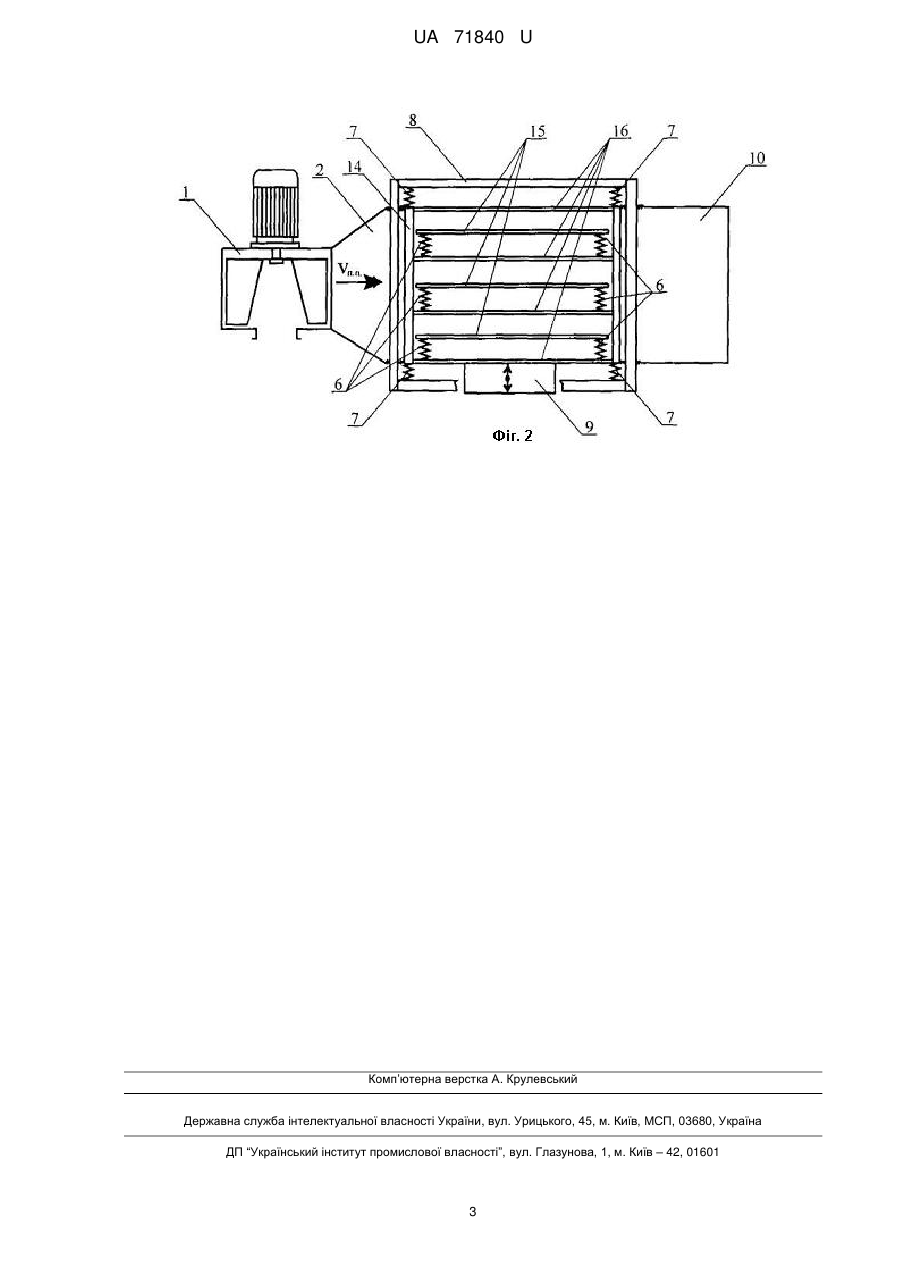

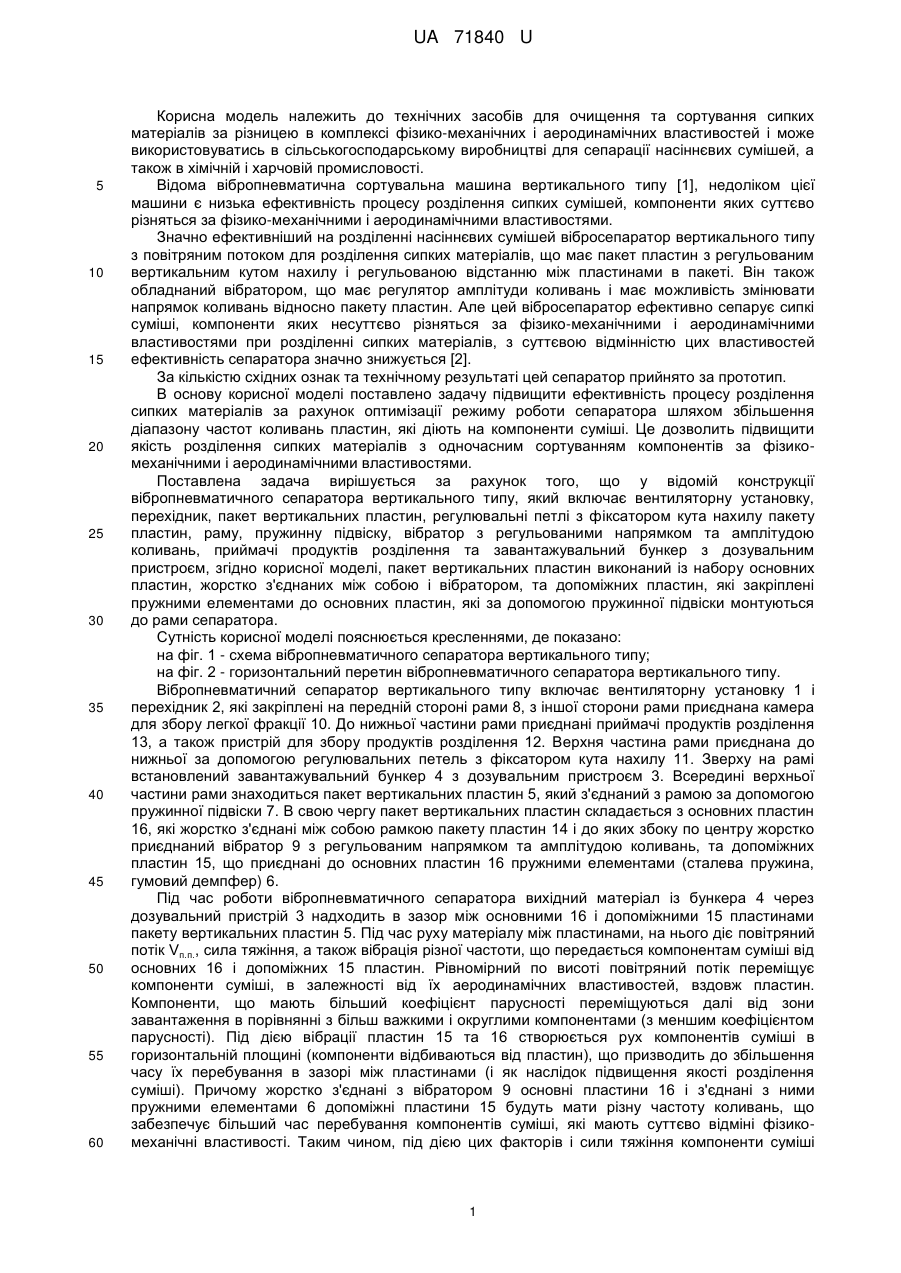

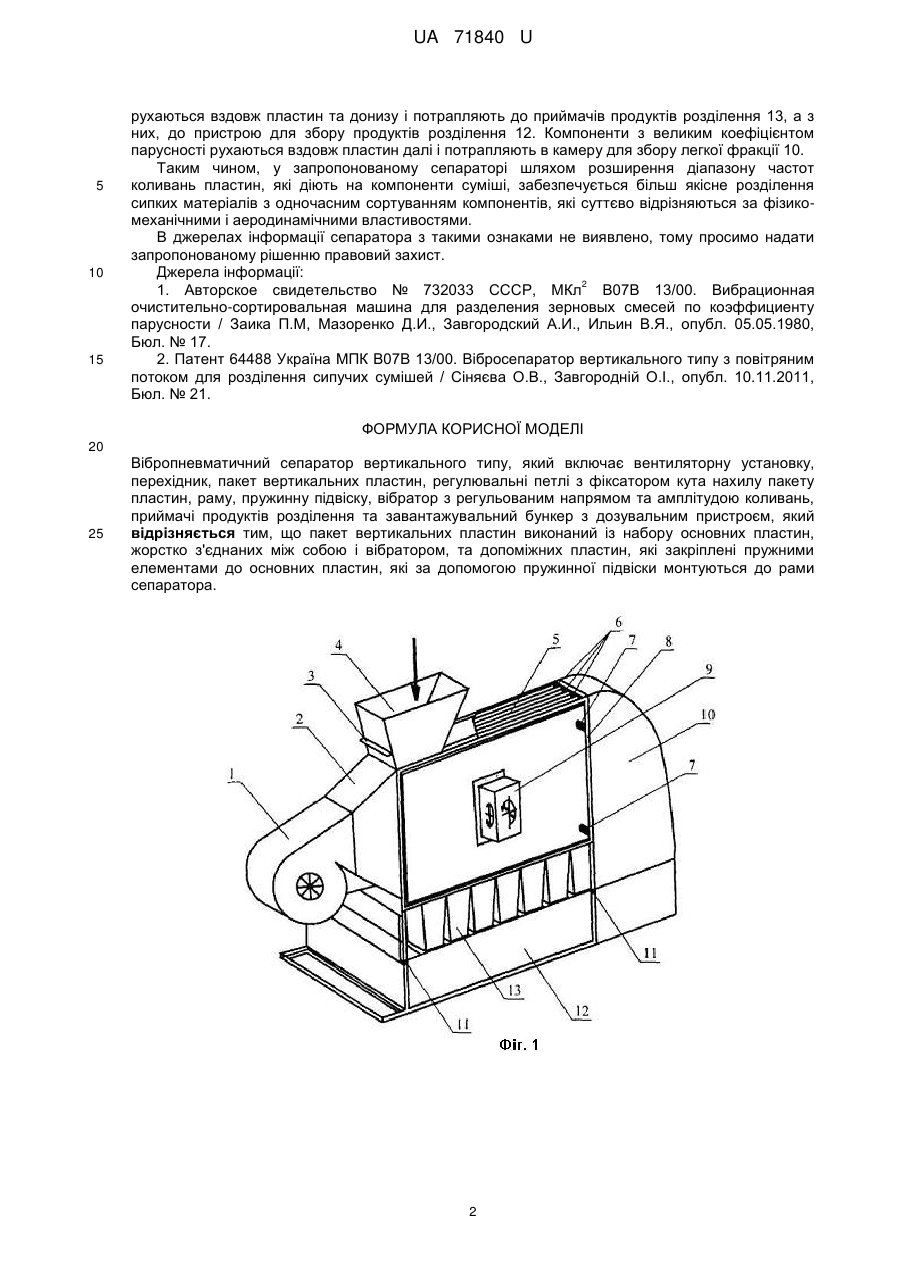

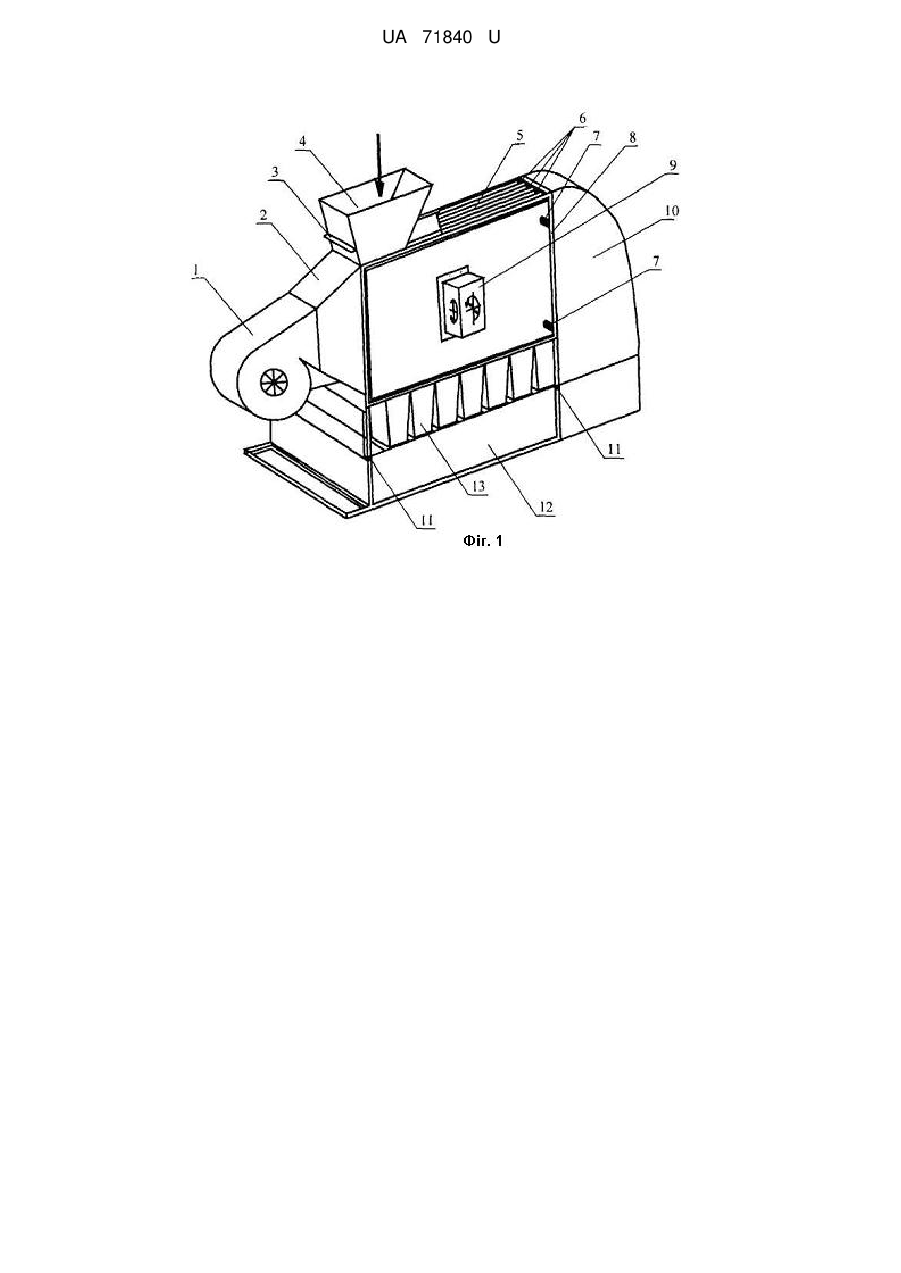

Реферат: Вібропневматичний сепаратор вертикального типу включає вентиляторну установку, перехідник, пакет вертикальних пластин, регулювальні петлі з фіксатором кута нахилу пакету пластин, раму, пружинну підвіску, вібратор з регульованим напрямом та амплітудою коливань, приймачі продуктів розділення та завантажувальний бункер з дозувальним пристроєм. Пакет вертикальних пластин виконаний із набору основних пластин, жорстко з'єднаних між собою і вібратором, та допоміжних пластин, які закріплені пружними елементами до основних пластин, які за допомогою пружинної підвіски монтуються до рами сепаратора. UA 71840 U (12) UA 71840 U UA 71840 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до технічних засобів для очищення та сортування сипких матеріалів за різницею в комплексі фізико-механічних і аеродинамічних властивостей і може використовуватись в сільськогосподарському виробництві для сепарації насіннєвих сумішей, а також в хімічній і харчовій промисловості. Відома вібропневматична сортувальна машина вертикального типу [1], недоліком цієї машини є низька ефективність процесу розділення сипких сумішей, компоненти яких суттєво різняться за фізико-механічними і аеродинамічними властивостями. Значно ефективніший на розділенні насіннєвих сумішей вібросепаратор вертикального типу з повітряним потоком для розділення сипких матеріалів, що має пакет пластин з регульованим вертикальним кутом нахилу і регульованою відстанню між пластинами в пакеті. Він також обладнаний вібратором, що має регулятор амплітуди коливань і має можливість змінювати напрямок коливань відносно пакету пластин. Але цей вібросепаратор ефективно сепарує сипкі суміші, компоненти яких несуттєво різняться за фізико-механічними і аеродинамічними властивостями при розділенні сипких матеріалів, з суттєвою відмінністю цих властивостей ефективність сепаратора значно знижується [2]. За кількістю східних ознак та технічному результаті цей сепаратор прийнято за прототип. В основу корисної моделі поставлено задачу підвищити ефективність процесу розділення сипких матеріалів за рахунок оптимізації режиму роботи сепаратора шляхом збільшення діапазону частот коливань пластин, які діють на компоненти суміші. Це дозволить підвищити якість розділення сипких матеріалів з одночасним сортуванням компонентів за фізикомеханічними і аеродинамічними властивостями. Поставлена задача вирішується за рахунок того, що у відомій конструкції вібропневматичного сепаратора вертикального типу, який включає вентиляторну установку, перехідник, пакет вертикальних пластин, регулювальні петлі з фіксатором кута нахилу пакету пластин, раму, пружинну підвіску, вібратор з регульованими напрямком та амплітудою коливань, приймачі продуктів розділення та завантажувальний бункер з дозувальним пристроєм, згідно корисної моделі, пакет вертикальних пластин виконаний із набору основних пластин, жорстко з'єднаних між собою і вібратором, та допоміжних пластин, які закріплені пружними елементами до основних пластин, які за допомогою пружинної підвіски монтуються до рами сепаратора. Сутність корисної моделі пояснюється кресленнями, де показано: на фіг. 1 - схема вібропневматичного сепаратора вертикального типу; на фіг. 2 - горизонтальний перетин вібропневматичного сепаратора вертикального типу. Вібропневматичний сепаратор вертикального типу включає вентиляторну установку 1 і перехідник 2, які закріплені на передній стороні рами 8, з іншої сторони рами приєднана камера для збору легкої фракції 10. До нижньої частини рами приєднані приймачі продуктів розділення 13, а також пристрій для збору продуктів розділення 12. Верхня частина рами приєднана до нижньої за допомогою регулювальних петель з фіксатором кута нахилу 11. Зверху на рамі встановлений завантажувальний бункер 4 з дозувальним пристроєм 3. Всередині верхньої частини рами знаходиться пакет вертикальних пластин 5, який з'єднаний з рамою за допомогою пружинної підвіски 7. В свою чергу пакет вертикальних пластин складається з основних пластин 16, які жорстко з'єднані між собою рамкою пакету пластин 14 і до яких збоку по центру жорстко приєднаний вібратор 9 з регульованим напрямком та амплітудою коливань, та допоміжних пластин 15, що приєднані до основних пластин 16 пружними елементами (сталева пружина, гумовий демпфер) 6. Під час роботи вібропневматичного сепаратора вихідний матеріал із бункера 4 через дозувальний пристрій 3 надходить в зазор між основними 16 і допоміжними 15 пластинами пакетувертикальних пластин 5. Під час руху матеріалу між пластинами, на нього діє повітряний потік Vп.п., сила тяжіння, а також вібрація різної частоти, що передається компонентам суміші від основних 16 і допоміжних 15 пластин. Рівномірний по висоті повітряний потік переміщує компоненти суміші, в залежності від їх аеродинамічних властивостей, вздовж пластин. Компоненти, що мають більший коефіцієнт парусності переміщуються далі від зони завантаження в порівнянні з більш важкими і округлими компонентами (з меншим коефіцієнтом парусності). Під дією вібрації пластин 15 та 16 створюється рух компонентів суміші в горизонтальній площині (компоненти відбиваються від пластин), що призводить до збільшення часу їх перебування в зазорі між пластинами (і як наслідок підвищення якості розділення суміші). Причому жорстко з'єднані з вібратором 9 основні пластини 16 і з'єднані з ними пружними елементами 6 допоміжні пластини 15 будуть мати різну частоту коливань, що забезпечує більший час перебування компонентів суміші, які мають суттєво відміні фізикомеханічні властивості. Таким чином, під дією цих факторів і сили тяжіння компоненти суміші 1 UA 71840 U 5 10 15 рухаються вздовж пластин та донизу і потрапляють до приймачів продуктів розділення 13, а з них, до пристрою для збору продуктів розділення 12. Компоненти з великим коефіцієнтом парусності рухаються вздовж пластин далі і потрапляють в камеру для збору легкої фракції 10. Таким чином, у запропонованому сепараторі шляхом розширення діапазону частот коливань пластин, які діють на компоненти суміші, забезпечується більш якісне розділення сипких матеріалів з одночасним сортуванням компонентів, які суттєво відрізняються за фізикомеханічними і аеродинамічними властивостями. В джерелах інформації сепаратора з такими ознаками не виявлено, тому просимо надати запропонованому рішенню правовий захист. Джерела інформації: 2 1. Авторское свидетельство № 732033 СССР, МКл В07В 13/00. Вибрационная очистительно-сортировальная машина для разделения зерновых смесей по коэффициенту парусности / Заика П.М, Мазоренко Д.И., Завгородский А.И., Ильин В.Я., опубл. 05.05.1980, Бюл. № 17. 2. Патент 64488 Україна МПК В07В 13/00. Вібросепаратор вертикального типу з повітряним потоком для розділення сипучих сумішей / Сіняєва О.В., Завгородній О.І., опубл. 10.11.2011, Бюл. № 21. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Вібропневматичний сепаратор вертикального типу, який включає вентиляторну установку, перехідник, пакет вертикальних пластин, регулювальні петлі з фіксатором кута нахилу пакету пластин, раму, пружинну підвіску, вібратор з регульованим напрямом та амплітудою коливань, приймачі продуктів розділення та завантажувальний бункер з дозувальним пристроєм, який відрізняється тим, що пакет вертикальних пластин виконаний із набору основних пластин, жорстко з'єднаних між собою і вібратором, та допоміжних пластин, які закріплені пружними елементами до основних пластин, які за допомогою пружинної підвіски монтуються до рами сепаратора. 2 UA 71840 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
