Вібраційно-відцентровий сепаратор
Номер патенту: 63731
Опубліковано: 25.10.2011
Автори: Пастушенко Микола Григорович, Малюта Сергій Іванович
Формула / Реферат
Вібраційно-відцентровий сепаратор, що включає поміщений в кожух вібровідцентровий решітний барабан з циліндричними решетами та механізмами їх кріплення, розміщений над ним пристрій для завантаження та пневмосепаруючий пристрій, а також вібратор і приводи, який відрізняється тим, що механізм кріплення решета виконаний у вигляді самовстановлюваного гвинтового зажима з внутрішнім клином, кут при вершині якого менше π/2.
Текст

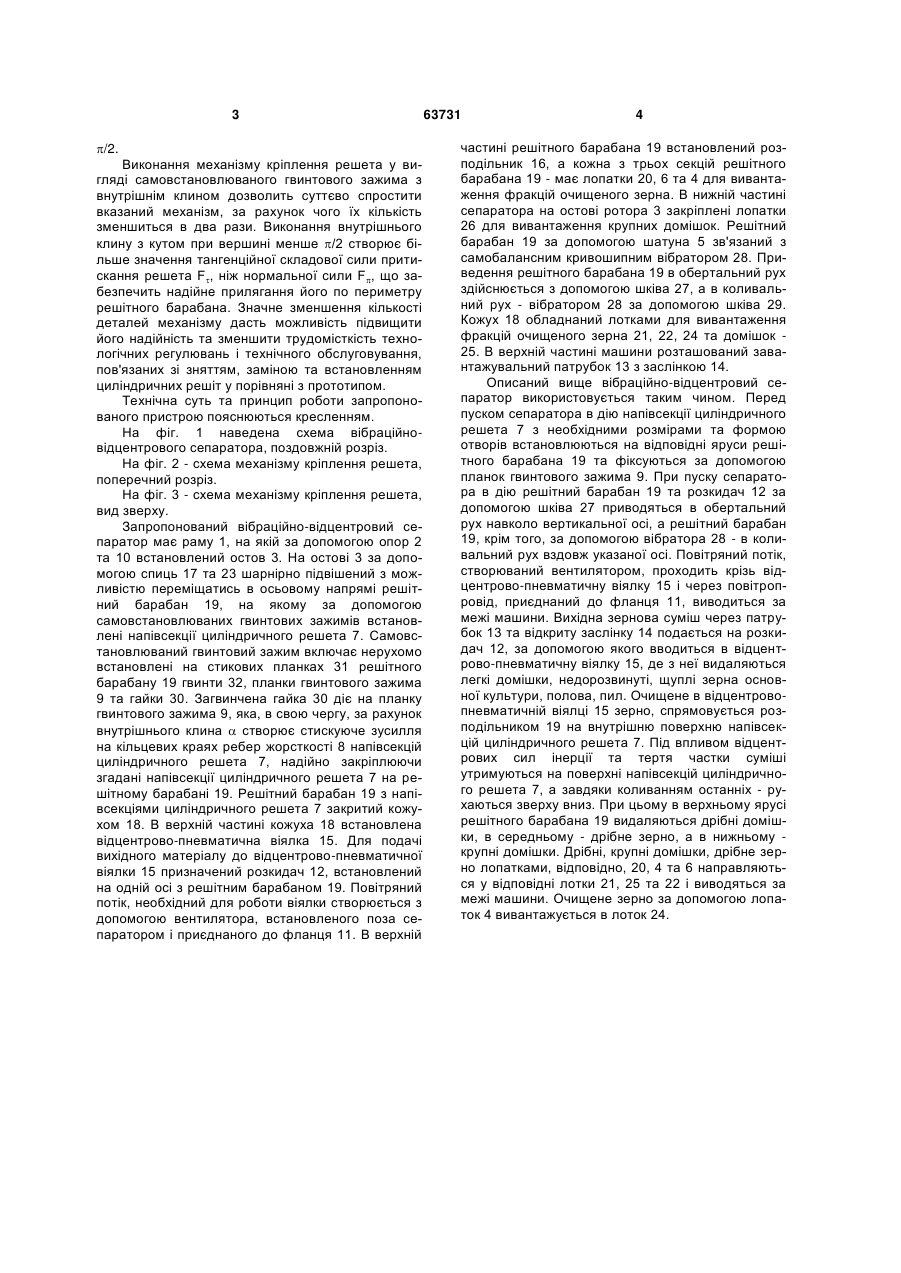

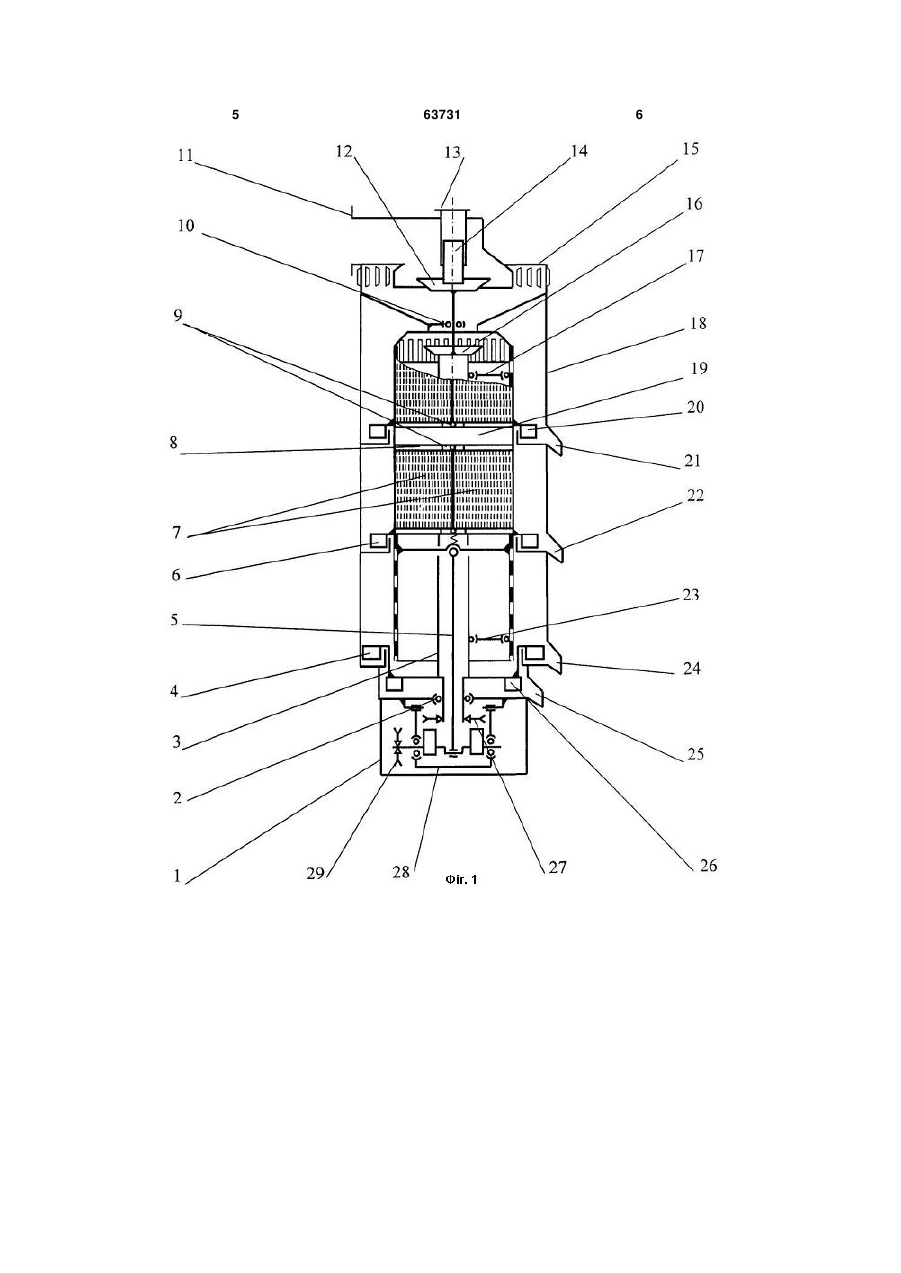

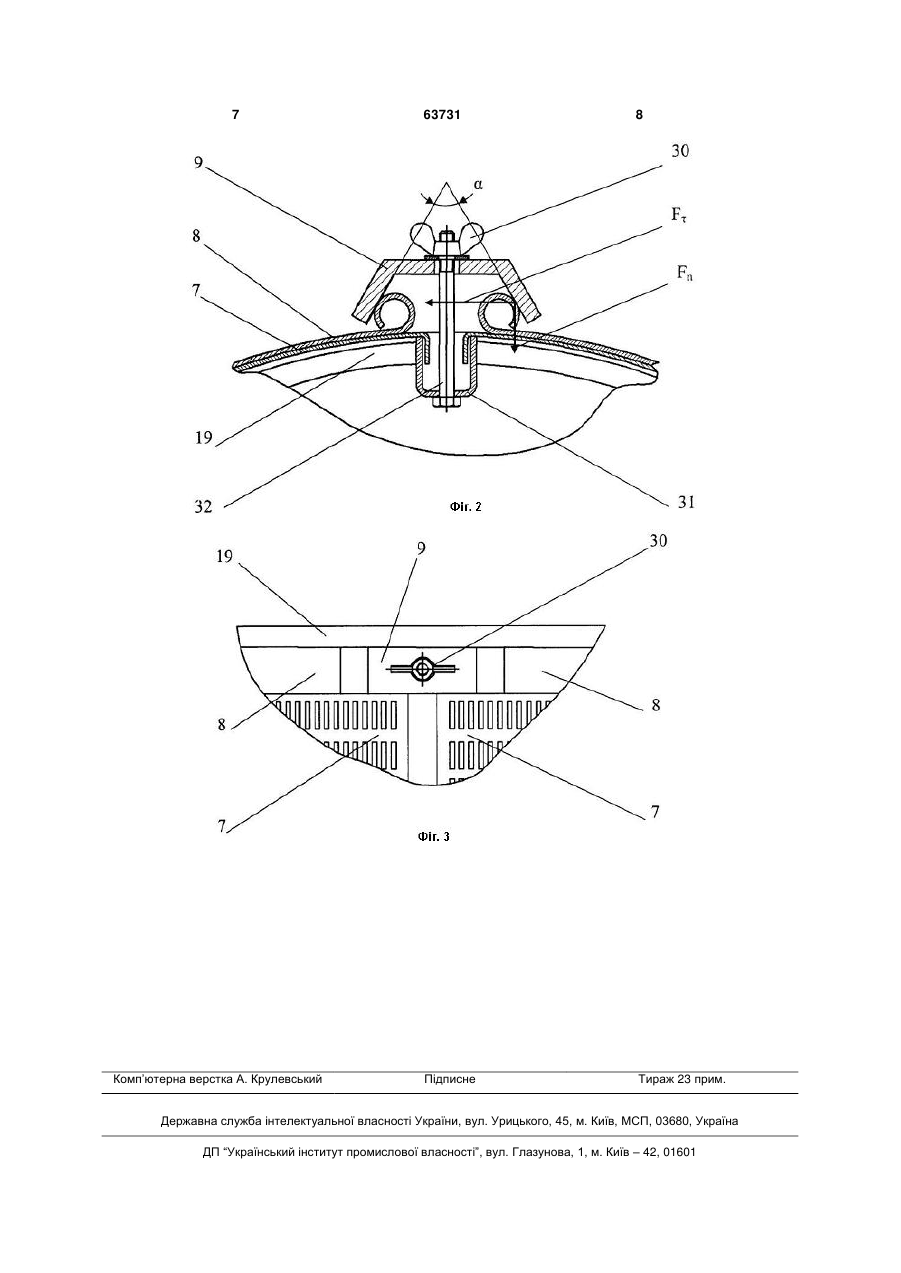

Вібраційно-відцентровий сепаратор, що вклю 3 /2. Виконання механізму кріплення решета у вигляді самовстановлюваного гвинтового зажима з внутрішнім клином дозволить суттєво спростити вказаний механізм, за рахунок чого їх кількість зменшиться в два рази. Виконання внутрішнього клину з кутом при вершині менше /2 створює більше значення тангенційної складової сили притискання решета F, ніж нормальної сили F, що забезпечить надійне прилягання його по периметру решітного барабана. Значне зменшення кількості деталей механізму дасть можливість підвищити його надійність та зменшити трудомісткість технологічних регулювань і технічного обслуговування, пов'язаних зі зняттям, заміною та встановленням циліндричних решіт у порівняні з прототипом. Технічна суть та принцип роботи запропонованого пристрою пояснюються кресленням. На фіг. 1 наведена схема вібраційновідцентрового сепаратора, поздовжній розріз. На фіг. 2 - схема механізму кріплення решета, поперечний розріз. На фіг. 3 - схема механізму кріплення решета, вид зверху. Запропонований вібраційно-відцентровий сепаратор має раму 1, на якій за допомогою опор 2 та 10 встановлений остов 3. На остові 3 за допомогою спиць 17 та 23 шарнірно підвішений з можливістю переміщатись в осьовому напрямі решітний барабан 19, на якому за допомогою самовстановлюваних гвинтових зажимів встановлені напівсекції циліндричного решета 7. Самовстановлюваний гвинтовий зажим включає нерухомо встановлені на стикових планках 31 решітного барабану 19 гвинти 32, планки гвинтового зажима 9 та гайки 30. Загвинчена гайка 30 діє на планку гвинтового зажима 9, яка, в свою чергу, за рахунок внутрішнього клина створює стискуюче зусилля на кільцевих краях ребер жорсткості 8 напівсекцій циліндричного решета 7, надійно закріплюючи згадані напівсекції циліндричного решета 7 на решітному барабані 19. Решітний барабан 19 з напівсекціями циліндричного решета 7 закритий кожухом 18. В верхній частині кожуха 18 встановлена відцентрово-пневматична віялка 15. Для подачі вихідного матеріалу до відцентрово-пневматичної віялки 15 призначений розкидач 12, встановлений на одній осі з решітним барабаном 19. Повітряний потік, необхідний для роботи віялки створюється з допомогою вентилятора, встановленого поза сепаратором і приєднаного до фланця 11. В верхній 63731 4 частині решітного барабана 19 встановлений розподільник 16, а кожна з трьох секцій решітного барабана 19 - має лопатки 20, 6 та 4 для вивантаження фракцій очищеного зерна. В нижній частині сепаратора на остові ротора 3 закріплені лопатки 26 для вивантаження крупних домішок. Решітний барабан 19 за допомогою шатуна 5 зв'язаний з самобалансним кривошипним вібратором 28. Приведення решітного барабана 19 в обертальний рух здійснюється з допомогою шківа 27, а в коливальний рух - вібратором 28 за допомогою шківа 29. Кожух 18 обладнаний лотками для вивантаження фракцій очищеного зерна 21, 22, 24 та домішок 25. В верхній частині машини розташований завантажувальний патрубок 13 з заслінкою 14. Описаний вище вібраційно-відцентровий сепаратор використовується таким чином. Перед пуском сепаратора в дію напівсекції циліндричного решета 7 з необхідними розмірами та формою отворів встановлюються на відповідні яруси решітного барабана 19 та фіксуються за допомогою планок гвинтового зажима 9. При пуску сепаратора в дію решітний барабан 19 та розкидач 12 за допомогою шківа 27 приводяться в обертальний рух навколо вертикальної осі, а решітний барабан 19, крім того, за допомогою вібратора 28 - в коливальний рух вздовж указаної осі. Повітряний потік, створюваний вентилятором, проходить крізь відцентрово-пневматичну віялку 15 і через повітропровід, приєднаний до фланця 11, виводиться за межі машини. Вихідна зернова суміш через патрубок 13 та відкриту заслінку 14 подається на розкидач 12, за допомогою якого вводиться в відцентрово-пневматичну віялку 15, де з неї видаляються легкі домішки, недорозвинуті, щуплі зерна основної культури, полова, пил. Очищене в відцентровопневматичній віялці 15 зерно, спрямовується розподільником 19 на внутрішню поверхню напівсекцій циліндричного решета 7. Під впливом відцентрових сил інерції та тертя частки суміші утримуються на поверхні напівсекцій циліндричного решета 7, а завдяки коливанням останніх - рухаються зверху вниз. При цьому в верхньому ярусі решітного барабана 19 видаляються дрібні домішки, в середньому - дрібне зерно, а в нижньому крупні домішки. Дрібні, крупні домішки, дрібне зерно лопатками, відповідно, 20, 4 та 6 направляються у відповідні лотки 21, 25 та 22 і виводяться за межі машини. Очищене зерно за допомогою лопаток 4 вивантажується в лоток 24. 5 63731 6 7 Комп’ютерна верстка А. Крулевський 63731 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюVibration centrifugal separator
Автори англійськоюMaliuta Serhii Ivanovych, Pastushenko Mykola Hryhorovych
Назва патенту російськоюВибрационно-центробежный сепаратор
Автори російськоюМалюта Сергей Иванович, Пастушенко Николай Григорьевич
МПК / Мітки
МПК: B07B 1/28
Мітки: сепаратор, вібраційно-відцентровий
