Замок

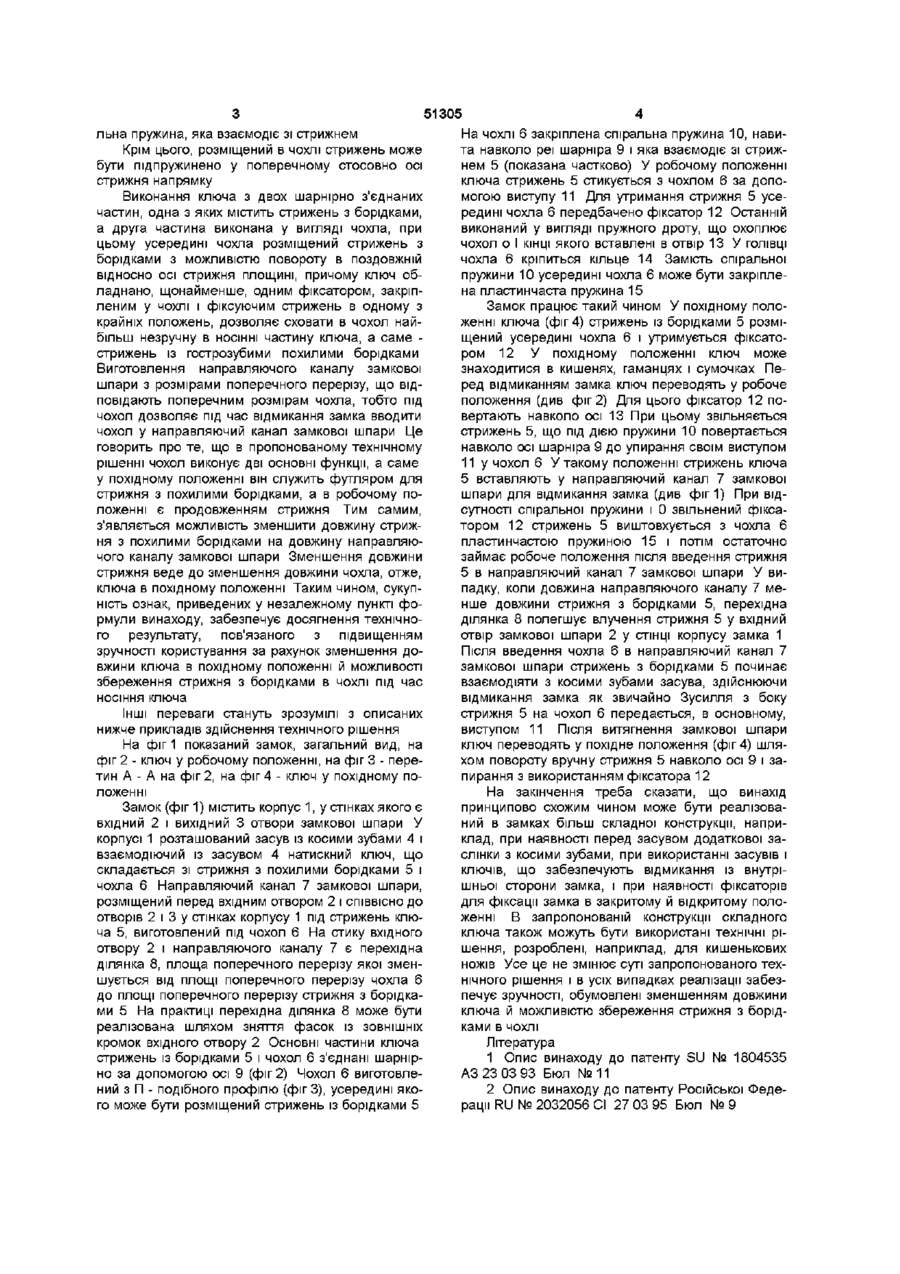

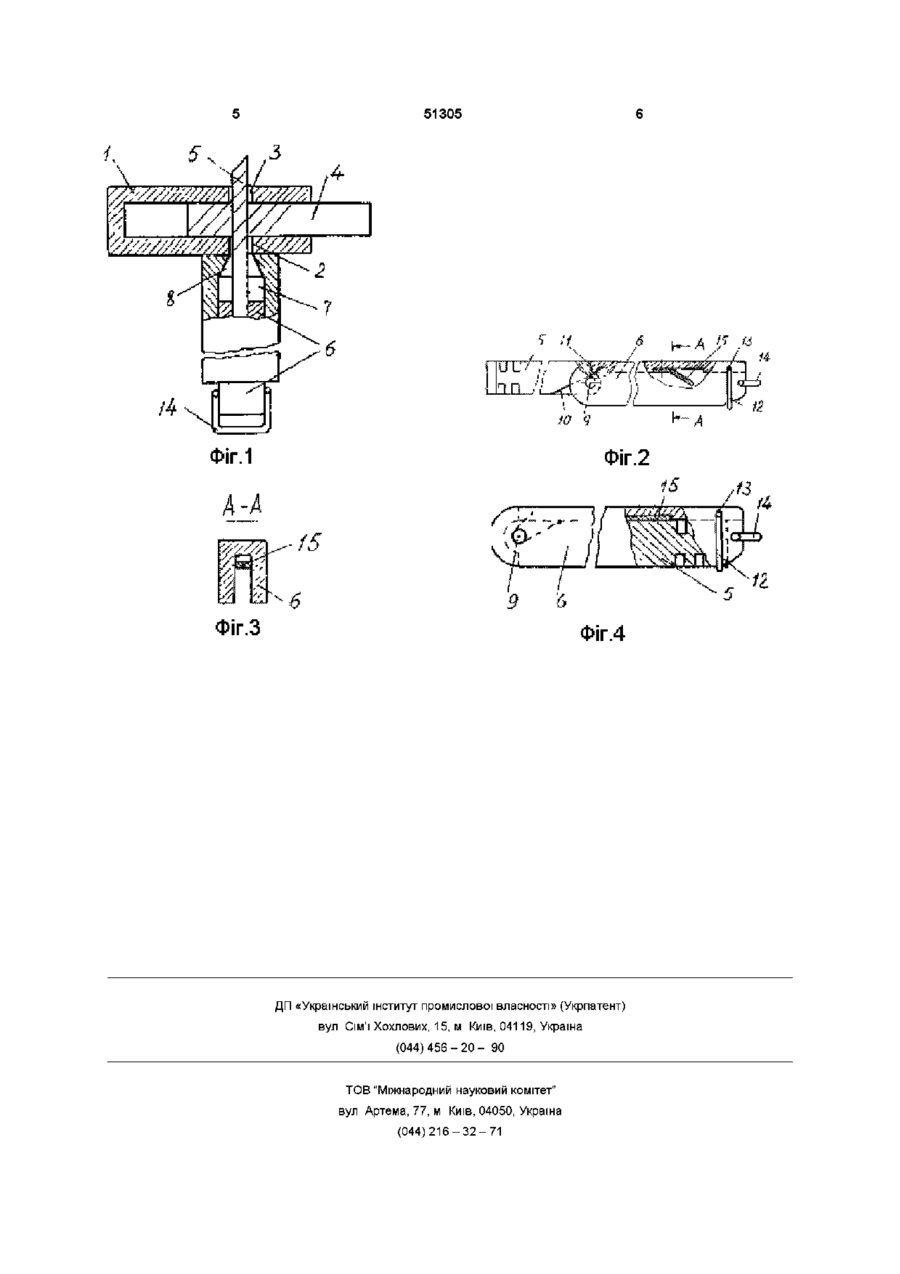

1 Замок, що містить корпус, розміщений в корпусі підпружинений засув з косими зубами, натискний ключ зі стрижнем і похилими борідками для взаємодії із зубами засува, замкову шпару з вхідним і вихідним отворами під стрижень ключа в стінках корпусу і направляючим каналом, розташованим перед вхідним отвором і СПІВВІСНО до отворів замкової шпари в стінках корпусу, який відрізняється тим, що ключ утворений двома шарнірно з'єднаними частинами, одна з яких містить стрижень із борідками, а друга частина виконана у вигляді чохла, при цьому всередині чохла розміщений стрижень з борідками з можливістю повороту в поздовжній відносно осі стрижня площині, причому ключ обладнаний щонайменше одним фіксатором, закріпленим у чохлі і фіксуючим стрижень в одному з крайніх положень, а направляючий канал замкової шпари виконаний з розмірами поперечного перерізу, які відповідають поперечним розмірам чохла 2 Замок за п 1, який відрізняється тим, що в чохлі розміщена спіральна пружина, яка взаємодіє зі стрижнем 3 Замок за п 1, який відрізняється тим, що розміщений в чохлі стрижень підпружинено в поперечному відносно осі стрижня напрямку Технічне рішення стосується замикаючих пристроїв, переважно, накладних замків із засувом із косими зубами і натискними ключами з похилими борідками Відомий замок [1], що містить корпус із замковою шпарою, виконаною з вхідним і вихідним отворами під ключ у стінках корпусу, розташовані в корпусі засув і заслінку з косими зубами і натискний ключ із похилими борідками для взаємодії із зубами засува й заслінки Відомий прототип [2], який являє собою замок, що містить корпус, розміщений в корпусі підпружинений засув із косими зубами, натискний ключ зі стрижнем і похилими борідками для взаємодії із зубами засува, замкову шпару з вхідним і вихідним отворами під стрижень ключа в стінках корпусу і направляючим каналом, розташованим перед вхідним отвором і СПІВВІСНО до отворів замкової шпари в стінках корпусу Недолік прототипу обумовлений використанням довгих натискних ключів із гострозубими борідками, які незручно носити і зберігати в кишенях, сумочках і гаманцях В основу винаходу поставлено задачу удосконалення прототипу, в якому шляхом зміни конс трукції ключа і замкової шпари забезпечується можливість зменшення довжини ключа і збереження стрижня з борідкою в похідному положенні в спеціальному чохлі Поставлена задача досягається тим, що в замку, який містить корпус, розміщений в корпусі підпружинений засув із косими зубами, натискний ключ зі стрижнем і похилими борідками для взаємодії з зубами засува, замкову шпару з вхідним і вихідним отворами під стрижень ключа и стінках корпусу і направляючим каналом, розташованим перед вхідним отвором і СПІВВІСНО до отворів замкової шпари в стінках корпусу, ключ утворений двома шарнірно з'єднаними частинами, одна з яких містить стрижень з борідками, а друга частина виконана у вигляді чохла, при цьому усередині чохла розміщений стрижень з борідками з можливістю повороту в поздонжній відносно осі стрижня площині, причому ключ обладнано, щонайменше, одним фіксатором, закріпленим у чохлі і фіксуючим стрижень в одному з крайніх положень, а направляючий канал замкової шпари виконаний з розмірами поперечного перерізу, які відповідають поперечним розмірам чохла Додатково в чохлі може бути розміщена спіра ю о СО Ю 51305 На чохлі 6 закріплена спіральна пружина 10, навильна пружина, яка взаємодіє зі стрижнем та навколо реї шарніра 9 і яка взаємодіє зі стрижКрім цього, розміщений в чохлі стрижень може нем 5 (показана частково) У робочому положенні бути підпружинено у поперечному стосовно осі ключа стрижень 5 стикується з чохлом 6 за допострижня напрямку могою виступу 11 Для утримання стрижня 5 усеВиконання ключа з двох шарнірно з'єднаних редині чохла 6 передбачено фіксатор 12 Останній частин, одна з яких містить стрижень з борідками, виконаний у вигляді пружного дроту, що охоплює а друга частина виконана у вигляді чохла, при чохол о І КІНЦІ якого вставлені в отвір 13 У ГОЛІВЦІ цьому усередині чохла розміщений стрижень з чохла 6 кріпиться кільце 14 Замість спіральної борідками з можливістю повороту в поздовжній пружини 10 усередині чохла 6 може бути закріплевідносно осі стрижня площині, причому ключ обна пластинчаста пружина 15 ладнано, щонайменше, одним фіксатором, закріпленим у чохлі і фіксуючим стрижень в одному з Замок працює такий чином У похідному полокрайніх положень, дозволяє сховати в чохол найженні ключа (фіг 4) стрижень із борідками 5 розмібільш незручну в НОСІННІ частину ключа, а саме щений усередині чохла 6 і утримується фіксатострижень із гострозубими похилими борідками ром 12 У похідному положенні ключ може Виготовлення направляючого каналу замкової знаходитися в кишенях, гаманцях і сумочках Пешпари з розмірами поперечного перерізу, що відред відмиканням замка ключ переводять у робоче повідають поперечним розмірам чохла, тобто під положення (див фіг 2) Для цього фіксатор 12 почохол дозволяє під час відмикання замка вводити вертають навколо осі 13 При цьому звільняється чохол у направляючий канал замкової шпари Це стрижень 5, що під дією пружини 10 повертається говорить про те, що в пропонованому технічному навколо осі шарніра 9 до упирання своїм виступом рішенні чохол виконує дві основні функції, а саме 11 у чохол 6 У такому положенні стрижень ключа у похідному положенні він служить футляром для 5 вставляють у направляючий канал 7 замкової стрижня з похилими борідками, а в робочому пошпари для відмикання замка (див фіг1) При відложенні є продовженням стрижня Тим самим, сутності спіральної пружини і 0 звільнений фіксаз'являється можливість зменшити довжину стрижтором 12 стрижень 5 виштовхується з чохла 6 ня з похилими борідками на довжину направляюпластинчастою пружиною 15 і потім остаточно чого каналу замкової шпари Зменшення довжини займає робоче положення після введення стрижня стрижня веде до зменшення довжини чохла, отже, 5 в направляючий канал 7 замкової шпари У виключа в похідному положенні Таким чином, сукуппадку, коли довжина направляючого каналу 7 меність ознак, приведених у незалежному пункті фонше довжини стрижня з борідками 5, перехідна рмули винаходу, забезпечує досягнення технічноділянка 8 полегшує влучення стрижня 5 у вхідний го результату, пов'язаного з підвищенням отвір замкової шпари 2 у СТІНЦІ корпусу замка 1 зручності користування за рахунок зменшення доПісля введення чохла 6 в направляючий канал 7 вжини ключа в похідному положенні й можливості замкової шпари стрижень з борідками 5 починає збереження стрижня з борідками в чохлі під час взаємодіяти з косими зубами засува, здійснюючи носіння ключа відмикання замка як звичайно Зусилля з боку стрижня 5 на чохол 6 передається, в основному, Інші переваги стануть зрозумілі з описаних виступом 11 Після витягнення замкової шпари нижче прикладів здійснення технічного рішення ключ переводять у похідне положення (фіг 4) шляНа фіг 1 показаний замок, загальний вид, на хом повороту вручну стрижня 5 навколо осі 9 і зафіг 2 - ключ у робочому положенні, на фіг 3 - перепирання з використанням фіксатора 12 тин А - А на фіг 2, на фіг 4 - ключ у похідному положенні На закінчення треба сказати, що винахід Замок (фіг 1) містить корпус 1, у стінках якого є принципово схожим чином може бути реалізовавхідний 2 і вихідний 3 отвори замкової шпари У ний в замках більш складної конструкції, наприкорпусі 1 розташований засув із косими зубами 4 і клад, при наявності перед засувом додаткової завзаємодіючий із засувом 4 натискний ключ, що слінки з косими зубами, при використанні засувів і складається зі стрижня з похилими борідками 5 і ключів, що забезпечують відмикання із внутрічохла 6 Направляючий канал 7 замкової шпари, шньої сторони замка, і при наявності фіксаторів розміщений перед вхідним отвором 2 і СПІВВІСНО до для фіксації замка в закритому й відкритому полоотворів 2 і 3 у стінках корпусу 1 під стрижень клюженні В запропонованій конструкції складного ча 5, виготовлений під чохол 6 На стику вхідного ключа також можуть бути використані технічні ріотвору 2 і направляючого каналу 7 є перехідна шення, розроблені, наприклад, для кишенькових ділянка 8, площа поперечного перерізу якої зменножів Усе це не змінює суті запропонованого техшується від площі поперечного перерізу чохла 6 нічного рішення і в усіх випадках реалізації забездо площі поперечного перерізу стрижня з борідкапечує зручності, обумовлені зменшенням довжини ми 5 На практиці перехідна ділянка 8 може бути ключа й можливістю збереження стрижня з борідреалізована шляхом зняття фасок із ЗОВНІШНІХ ками В ЧОХЛІ кромок вхідного отвору 2 Основні частини ключа Література стрижень із борідками 5 і чохол 6 з'єднані шарнір1 Опис винаходу до патенту SU № 1804535 но за допомогою осі 9 (фіг 2) Чохол 6 виготовлеA3 23 03 93 Бюл № 11 ний з П - подібного профілю (фіг 3), усередині яко2 Опис винаходу до патенту Російської Федего може бути розміщений стрижень із борідками 5 рації RU № 2032056 СІ 27 03 95 Бюл № 9 51305 /7 Фіг.1 Фіг.2 і Фіг.З Фіг.4 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 ІА
