Замок

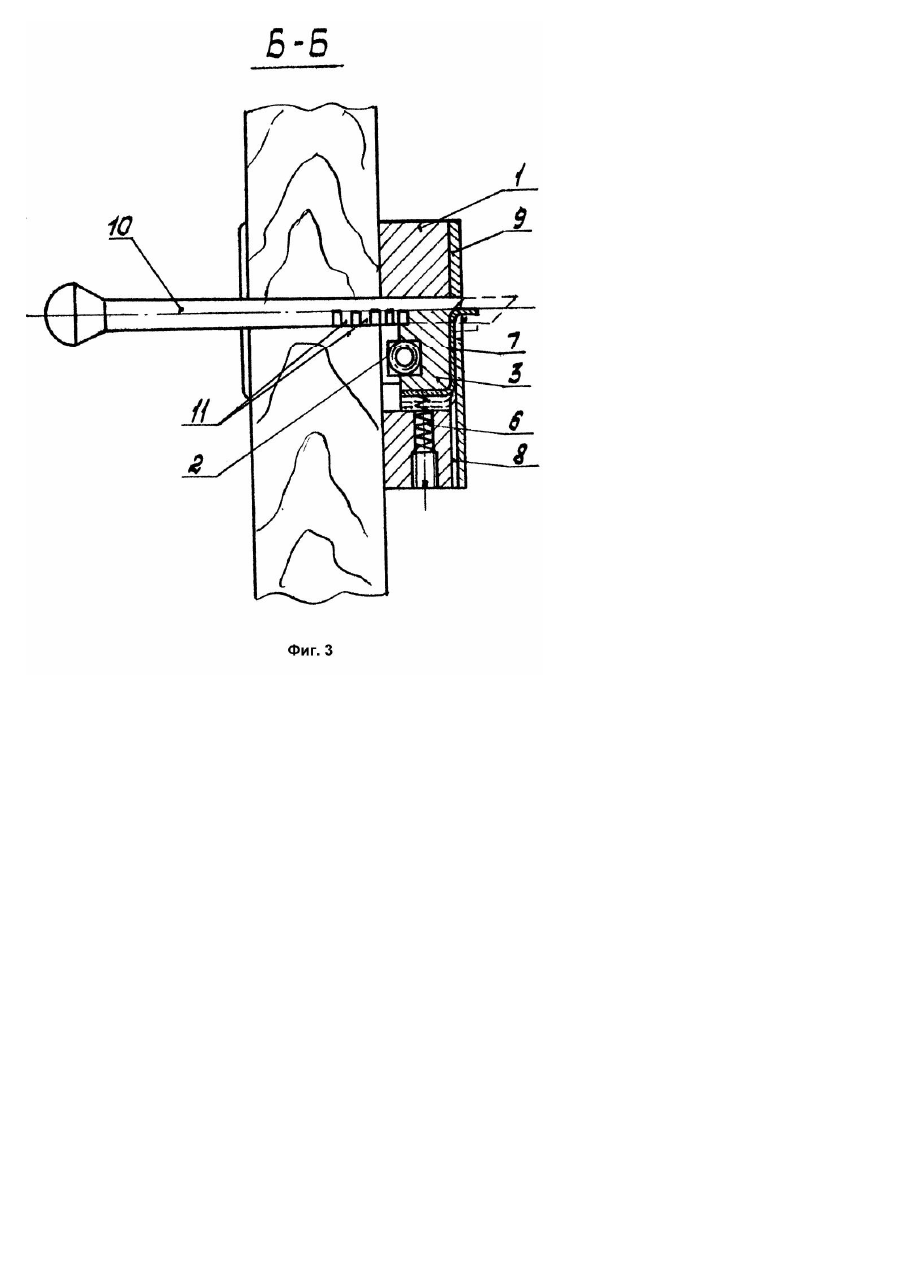

Изобретение относится к запирающим устройствам, в частности к замкам с нажимными ключами и может быть использовано для запирания помещений. Наиболее близким к изобретению по технической сущности и достигаемому результату является замок, содержащий корпус, расположенную в корпусе с возможностью продольного перемещения подпружиненную рейку с пазом и наклонными впадинами, нажимной ключ, стержень которого выполнен с наклонными выступами для размещения в наклонных впадинах рейки, и подпружиненный стержневой фиксатор, размещенный в корпусе с возможностью осевого перемещения для взаимодействия с рейкой и нажимным ключом. В данной конструкции наличие фиксатора не исключает возможности отпирания замка без ключа, так как фиксатор имеет осевое перемещение и расфиксация рейки замка производится торцевой поверхностью конца ключа в направлении его движения, когда оси ключа и фиксатора совпадают, что можно сделать достаточно прочным тон ким стержнем. В основу изобретения поставлена задача создать замок такой конструкции, в которой при сравнительной простоте новое выполнение фиксатора позволило бы максимально повысить степень защиты замка от недозволенного открывания, то есть повысить надежность запирания замка. Для этого в замке, содержащем корпус, расположенную в корпусе с возможностью продольного перемещения подпружиненную рейку с пазом и наклонными впадинами, нажимной ключ, стержень которого выполнен с наклонными выступами для размещения в наклонных впадинах рейки, и подпружиненный фиксатор, размещенный в корпусе с возможностью перемещения для взаимодействия с рейкой и нажимным ключом, согласно изобретению фиксатор выполнен z-образным, установлен в пазу крышки корпуса с возможностью перемещения в плоскости, перпендикулярной оси стержня ключа, и подпружинен в этом направлении. Сопоставительный анализ предлагаемой конструкции замка с прототипом показывает, что z-образный фиксатор, установленный в пазу крышки корпуса с возможностью перемещения в плоскости, перпендикулярной оси стержня ключа, и подпружиненный в этом направлении, надежно фиксирует рейку, наклонные выступы которой перекрывают доступ к нему, кроме того малый диаметр входного отверстия под ключ и наклонные впадины и выступы рейки не дают возможности прикладывать усилие, в плоскости, перпендикулярной оси движения ключа, достаточное для преодоления усилия сжатия пружины и вывода фиксатора из паза рейки ничем другим, кроме выступов ключа. При сравнении заявляемого решения с другими известными в данной области техники решениями не были выявлены признаки, отличающие заявляемый объект от прототипа. На фиг.1 изображен общий вид предлагаемого замка; на фиг.2 - разрез А - А на фиг.1; на фиг.3 - разрез Б - Б на фиг.1. Замок содержит корпус 1, в котором расположена подпружиненная возвратной пружиной 2 рейка 3 с наклонными впадинами 4 и пазом 5, выполненным в нижней ее части. Длина паза 5 значительно меньше величины рабочего хода рейки 3. Установленный в корпусе 1 подпружиненный возвратной пружиной 6 z-образный фиксатор 7 размещен в пазу 8 крышки 9 корпуса 1 и пазу 5 рейки 3 и охватывает ее. Нажимной ключ 10 имеет выступы 11 для взаимодействия с наклонными впадинами 4 подпружиненной рейки 3. На рейке закреплена ручка 12, размещенная в пазу 13 крышки 9 корпуса, предназначенная для открывания замка изнутри. В запертом положении замка рейка 3 подпружинена в сторону запирания и ее конец находится в запорной планке 14, zобразный фиксатор 7 находится в пазу 5 и подпружинен по оси, перпендикулярной к рейке 3. Замок работает следующим образом. Для отпирания замка нажимной ключ 10 вставляют в отверстие и перемещают его в осевом направлении. При этом подпружиненная рейка 3 в результате взаимодействия с ключом 10 перемещается вдоль оси в продольном направлении на величину длины паза 5, давая возможность ключу пройти вглубь корпуса 1 расстояние, равное толщине рейки 3. При дальнейшем движении ключа 10 он своими выступами 11, расположенными на конце стержня, нажимает на фиксатор 7, перемещая последний по пазу 8 крышки 9 корпуса 1 в направлении, перпендикулярном оси движении ключа, и выталкивает его из паза 5, расфиксируя рейку 3. Освобожденная рейка 3 выходит из запорной планки 14 при дальнейшем перемещении ключа. Замок открыт. Для отпирания замка изнутри необходимо расфиксировать рейку 3, нажав на верхний конец фиксатора 7, и, переместив ручк у 12 в пазу 13 крышки 9 корпуса 1, вывести рейку из запорной планки 14. Закрывание замка производится в обратной последовательности путем извлечения ключа из замка. При вынутом ключе рейка выдвинута из замка. Применение данного замка позволяет надежно предохранить различные объекты от недозволенного открывания.
