Сировинна суміш для виготовлення теплоізоляції

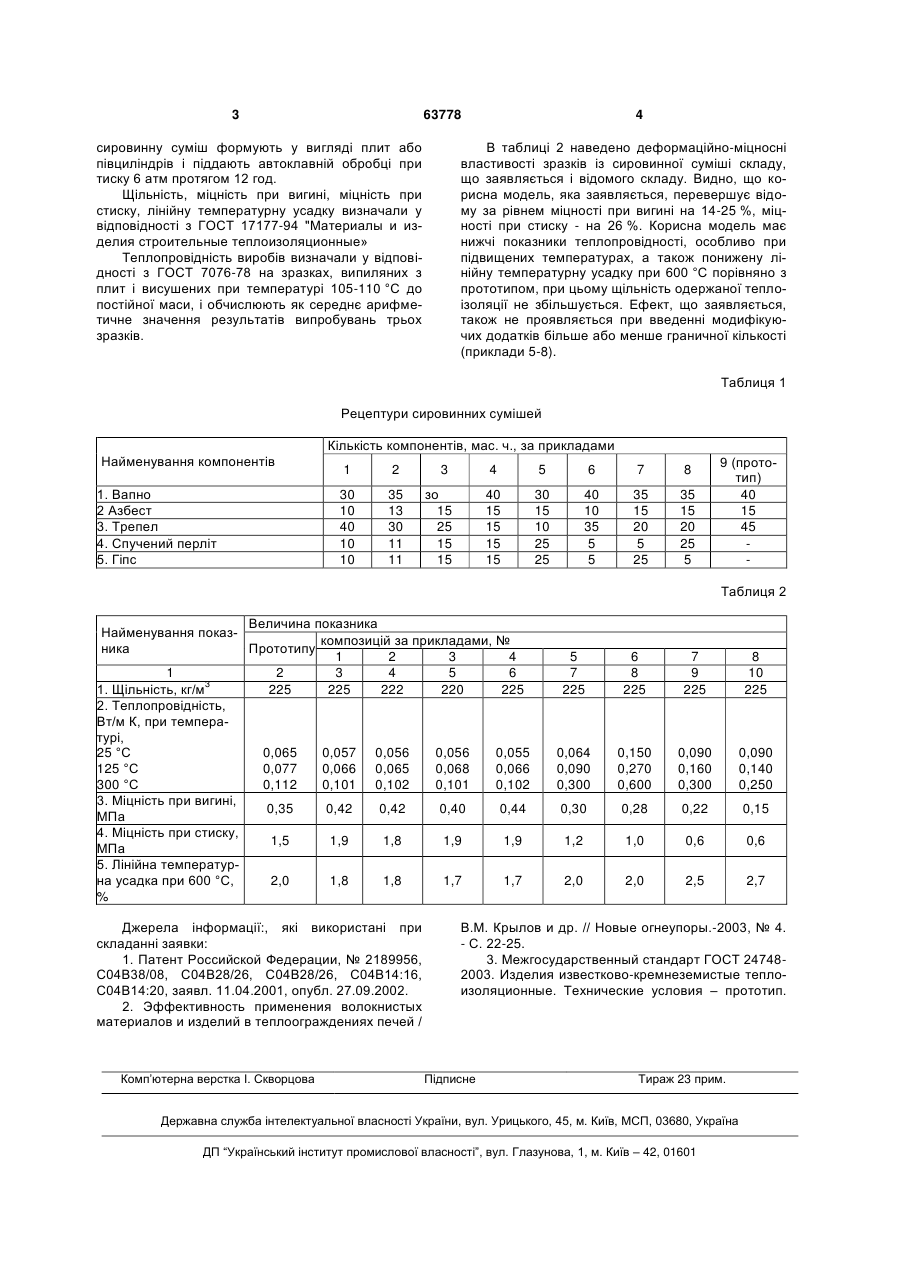

Сировинна суміш для виготовлення вапнянокремнеземної теплоізоляції, що містить вапно, азбест і кремнеземний матеріал, яка відрізняється тим, що з метою збільшення міцності при стиску і вигині, додатково містить модифікуючі додатки спучений перліт і будівельний гіпс, при наступному співвідношенні компонентів, мас. ч.: вапно 30-40 азбест 10-15 кремнеземний матеріал 15-40 спучений перліт 10-15 будівельний гіпс 10-15. (19) (21) u201101785 (22) 15.02.2011 (24) 25.10.2011 (46) 25.10.2011, Бюл.№ 20, 2011 р. (72) ФРІДМАН ОЛЕКСАНДР РОМАНОВИЧ, ЗАХАРОВА НАТАЛІЯ ОЛЕКСІЇВНА, ГРАНКІН ІГОР АНАТОЛІЙОВИЧ, МАКАРОВ ДМИТРО ВАЛЕРІЙОВИЧ, КОРОБЕНКО ОЛЕКСАНДР ВОЛОДИМИРОВИЧ, ГРИГОРЕНКО ТЕТЯНА ІЛЛІВНА, ЖУКОВА ДАР'Я СЕРГІЇВНА (73) ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ "ТОРГОВИЙ ДІМ "ПОЛІСПАСТ" 3 63778 сировинну суміш формують у вигляді плит або півциліндрів і піддають автоклавній обробці при тиску 6 атм протягом 12 год. Щільність, міцність при вигині, міцність при стиску, лінійну температурну усадку визначали у відповідності з ГОСТ 17177-94 "Материалы и изделия строительные теплоизоляционные» Теплопровідність виробів визначали у відповідності з ГОСТ 7076-78 на зразках, випиляних з плит і висушених при температурі 105-110 °C до постійної маси, і обчислюють як середнє арифметичне значення результатів випробувань трьох зразків. 4 В таблиці 2 наведено деформаційно-міцносні властивості зразків із сировинної суміші складу, що заявляється і відомого складу. Видно, що корисна модель, яка заявляється, перевершує відому за рівнем міцності при вигині на 14-25 %, міцності при стиску - на 26 %. Корисна модель має нижчі показники теплопровідності, особливо при підвищених температурах, а також понижену лінійну температурну усадку при 600 °C порівняно з прототипом, при цьому щільність одержаної теплоізоляції не збільшується. Ефект, що заявляється, також не проявляється при введенні модифікуючих додатків більше або менше граничної кількості (приклади 5-8). Таблиця 1 Рецептури сировинних сумішей Кількість компонентів, мас. ч., за прикладами Найменування компонентів 1. Вапно 2 Азбест 3. Трепел 4. Спучений перліт 5. Гіпс 1 2 3 4 5 6 7 8 30 10 40 10 10 35 13 30 11 11 зо 15 25 15 15 40 15 15 15 15 30 15 10 25 25 40 10 35 5 5 35 15 20 5 25 35 15 20 25 5 9 (прототип) 40 15 45 Таблиця 2 Величина показника Найменування показкомпозицій за прикладами, № ника Прототипу 1 2 3 4 1 2 3 4 5 6 3 1. Щільність, кг/м 225 225 222 220 225 2. Теплопровідність, Вт/м К, при температурі, 25 °C 0,065 0,057 0,056 0,056 0,055 125 °C 0,077 0,066 0,065 0,068 0,066 300 °C 0,112 0,101 0,102 0,101 0,102 3. Міцність при вигині, 0,35 0,42 0,42 0,40 0,44 МПа 4. Міцність при стиску, 1,5 1,9 1,8 1,9 1,9 МПа 5. Лінійна температурна усадка при 600 °C, 2,0 1,8 1,8 1,7 1,7 % Джерела інформації:, які використані при складанні заявки: 1. Патент Российской Федерации, № 2189956, С04В38/08, С04В28/26, С04В28/26, С04В14:16, С04В14:20, заявл. 11.04.2001, опубл. 27.09.2002. 2. Эффективность применения волокнистых материалов и изделий в теплоограждениях печей / Комп’ютерна верстка І. Скворцова 5 7 225 6 8 225 7 9 225 8 10 225 0,064 0,090 0,300 0,150 0,270 0,600 0,090 0,160 0,300 0,090 0,140 0,250 0,30 0,28 0,22 0,15 1,2 1,0 0,6 0,6 2,0 2,0 2,5 2,7 В.М. Крылов и др. // Новые огнеупоры.-2003, № 4. - С. 22-25. 3. Межгосударственный стандарт ГОСТ 247482003. Изделия известково-кремнеземистые теплоизоляционные. Технические условия – прототип. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
