Система теплопостачання
Номер патенту: 63794
Опубліковано: 25.10.2011
Автори: Дудкін Костянтин В'ячеславович, Іродов Вячеслав Федорович, Таран Анастасія Євгенівна
Формула / Реферат
Система теплопостачання, що містить прямий та зворотний трубопроводи, мережу теплопостачання споживачів, струменевий насос з соплами для підведення активного та пасивного середовищ та вихідним патрубком, яка відрізняється тим, що система додатково містить джерело теплопостачання для підігріву мережевої води та паровий генератор, при цьому зворотний трубопровід мережі теплопостачання споживачів по одному напрямку з'єднаний з соплом для підведення пасивного середовища струменевого насоса, а по другому - з входом парового генератора, вихід якого з'єднаний з соплом для підведення активного середовища, вихідний патрубок струменевого насоса з'єднаний з входом джерела теплопостачання для підігріву мережевої води, а вихід з джерела теплопостачання з'єднаний прямим трубопроводом з мережею теплопостачання споживачів.
Текст

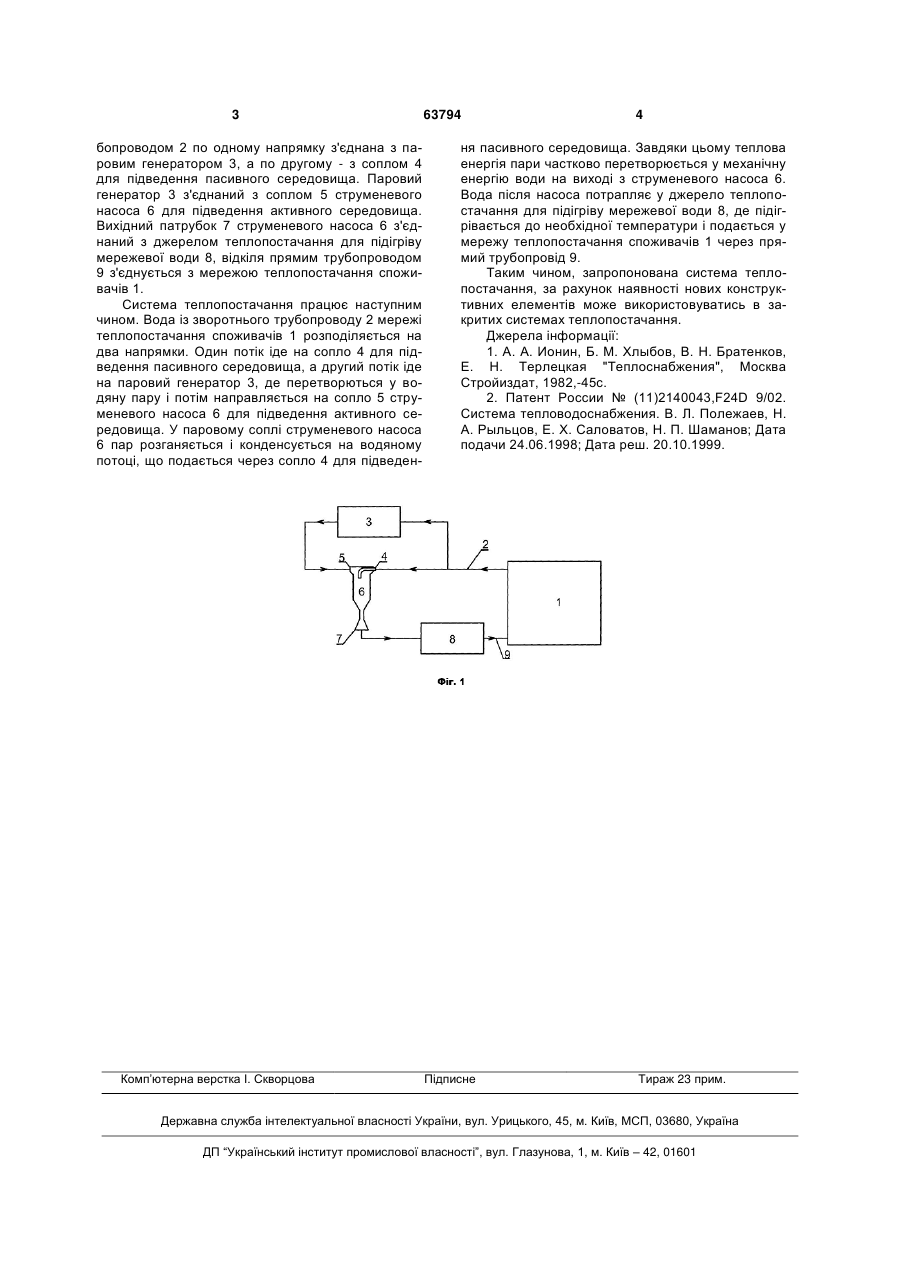

Система теплопостачання, що містить прямий та зворотний трубопроводи, мережу теплопостачання споживачів, струменевий насос з соплами для підведення активного та пасивного середовищ 3 бопроводом 2 по одному напрямку з'єднана з паровим генератором 3, а по другому - з соплом 4 для підведення пасивного середовища. Паровий генератор 3 з'єднаний з соплом 5 струменевого насоса 6 для підведення активного середовища. Вихідний патрубок 7 струменевого насоса 6 з'єднаний з джерелом теплопостачання для підігріву мережевої води 8, відкіля прямим трубопроводом 9 з'єднується з мережою теплопостачання споживачів 1. Система теплопостачання працює наступним чином. Вода із зворотнього трубопроводу 2 мережі теплопостачання споживачів 1 розподіляється на два напрямки. Один потік іде на сопло 4 для підведення пасивного середовища, а другий потік іде на паровий генератор 3, де перетворються у водяну пару і потім направляється на сопло 5 струменевого насоса 6 для підведення активного середовища. У паровому соплі струменевого насоса 6 пар розганяється і конденсується на водяному потоці, що подається через сопло 4 для підведен Комп’ютерна верстка І. Скворцова 63794 4 ня пасивного середовища. Завдяки цьому теплова енергія пари частково перетворюється у механічну енергію води на виході з струменевого насоса 6. Вода після насоса потрапляє у джерело теплопостачання для підігріву мережевої води 8, де підігрівається до необхідної температури і подається у мережу теплопостачання споживачів 1 через прямий трубопровід 9. Таким чином, запропонована система теплопостачання, за рахунок наявності нових конструктивних елементів може використовуватись в закритих системах теплопостачання. Джерела інформації: 1. А. А. Ионин, Б. М. Хлыбов, В. Н. Братенков, Е. Н. Терлецкая "Теплоснабжения", Москва Стройиздат, 1982,-45с. 2. Патент России № (11)2140043,F24D 9/02. Система тепловодоснабжения. В. Л. Полежаев, Н. А. Рыльцов, Е. Х. Саловатов, Н. П. Шаманов; Дата подачи 24.06.1998; Дата реш. 20.10.1999. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюHeat supply system
Автори англійськоюDudkin Kostiantyn Viacheslavovych, Irodov Viacheslav Fedorovych, Taran Anastasia Yevhenivna
Назва патенту російськоюСистема теплоснабжения
Автори російськоюДудкин Константин Вячеславович, Иродов Вячеслав Федорович, Таран Анастасия Евгениевна
МПК / Мітки
МПК: F24D 17/02, F24D 9/00
Мітки: теплопостачання, система
