Пристрій для газового опалення
Номер патенту: 63793
Опубліковано: 25.10.2011
Автори: Дудкін Костянтин В'ячеславович, Іродов Вячеслав Федорович, Чорноморець Галина Яківна
Формула / Реферат
1. Пристрій для газового опалення, що містить газовий пальник з патрубками для подачі повітря та газу, трубчастий лінійний нагрівач, вентилятор, який відрізняється тим, що вентилятор розміщений ззовні приміщення та додатково обладнаний газоповітряним ежектором, патрубок для активного середовища якого з'єднаний з вихідним патрубком вентилятора, патрубок для пасивного середовища ежектора та його вихідний патрубок з'єднані з трубчастим нагрівачем.
2. Пристрій за п. 1, який відрізняється тим, що вентилятор розміщений усередині приміщення та додатково обладнаний патрубком забору свіжого повітря із зовнішнього середовища.
Текст

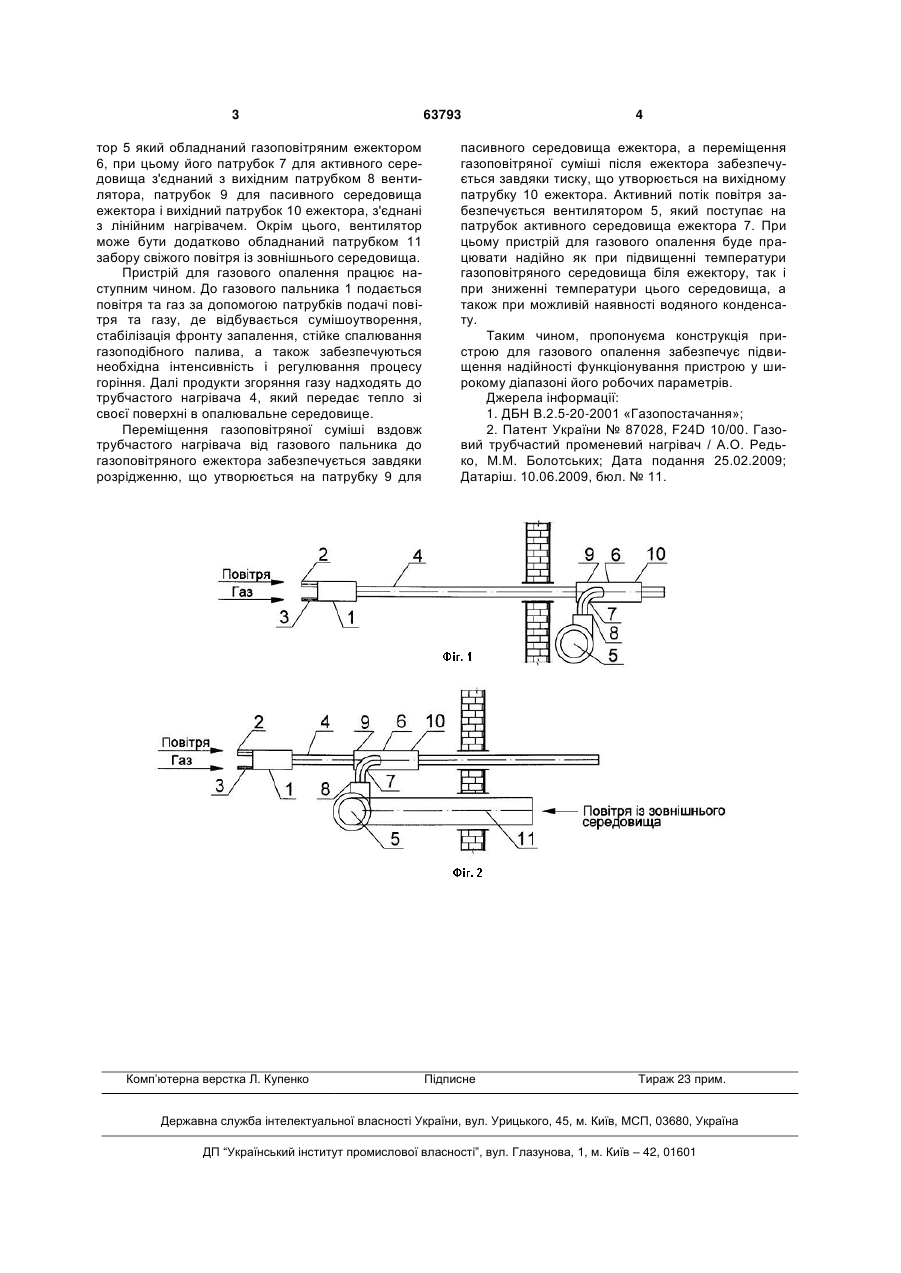

1. Пристрій для газового опалення, що містить газовий пальник з патрубками для подачі повітря 3 тор 5 який обладнаний газоповітряним ежектором 6, при цьому його патрубок 7 для активного середовища з'єднаний з вихідним патрубком 8 вентилятора, патрубок 9 для пасивного середовища ежектора і вихідний патрубок 10 ежектора, з'єднані з лінійним нагрівачем. Окрім цього, вентилятор може бути додатково обладнаний патрубком 11 забору свіжого повітря із зовнішнього середовища. Пристрій для газового опалення працює наступним чином. До газового пальника 1 подається повітря та газ за допомогою патрубків подачі повітря та газу, де відбувається сумішоутворення, стабілізація фронту запалення, стійке спалювання газоподібного палива, а також забезпечуються необхідна інтенсивність і регулювання процесу горіння. Далі продукти згоряння газу надходять до трубчастого нагрівача 4, який передає тепло зі своєї поверхні в опалювальне середовище. Переміщення газоповітряної суміші вздовж трубчастого нагрівача від газового пальника до газоповітряного ежектора забезпечується завдяки розрідженню, що утворюється на патрубку 9 для Комп’ютерна верстка Л. Купенко 63793 4 пасивного середовища ежектора, а переміщення газоповітряної суміші після ежектора забезпечується завдяки тиску, що утворюється на вихідному патрубку 10 ежектора. Активний потік повітря забезпечується вентилятором 5, який поступає на патрубок активного середовища ежектора 7. При цьому пристрій для газового опалення буде працювати надійно як при підвищенні температури газоповітряного середовища біля ежектору, так і при зниженні температури цього середовища, а також при можливій наявності водяного конденсату. Таким чином, пропонуєма конструкція пристрою для газового опалення забезпечує підвищення надійності функціонування пристрою у широкому діапазоні його робочих параметрів. Джерела інформації: 1. ДБН В.2.5-20-2001 «Газопостачання»; 2. Патент України № 87028, F24D 10/00. Газовий трубчастий променевий нагрівач / А.О. Редько, М.М. Болотських; Дата подання 25.02.2009; Датаріш. 10.06.2009, бюл. № 11. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for gas heating
Автори англійськоюDudkin Kostiantyn Viacheslavovych, Irodov Viacheslav Fedorovych, Chornomorets Halyna Yakivna
Назва патенту російськоюУстройство для газового отопления
Автори російськоюДудкин Константин Вячеславович, Иродов Вячеслав Федорович, Черноморец Галина Яковлевна
МПК / Мітки
МПК: F24D 10/00, F24D 15/00, F24C 15/00
Мітки: опалення, газового, пристрій
