Трубчастий нагрівач
Номер патенту: 63797
Опубліковано: 25.10.2011
Автори: Іродов Вячеслав Федорович, Бобир Юлія Вікторівна, Дудкін Костянтин В'ячеславович
Формула / Реферат
1. Трубчастий нагрівач, що містить корпус з трубною дошкою, до якої приєднані жарова труба і пучок димогарних труб, димову трубу та патрубки підводу і відводу води, який відрізняється тим, що корпус у верхній частині виконаний відкритим.
2. Трубчастий нагрівач за п. 1, який відрізняється тим, що корпус у верхній частині накритий легким теплоізолюючим матеріалом.
Текст

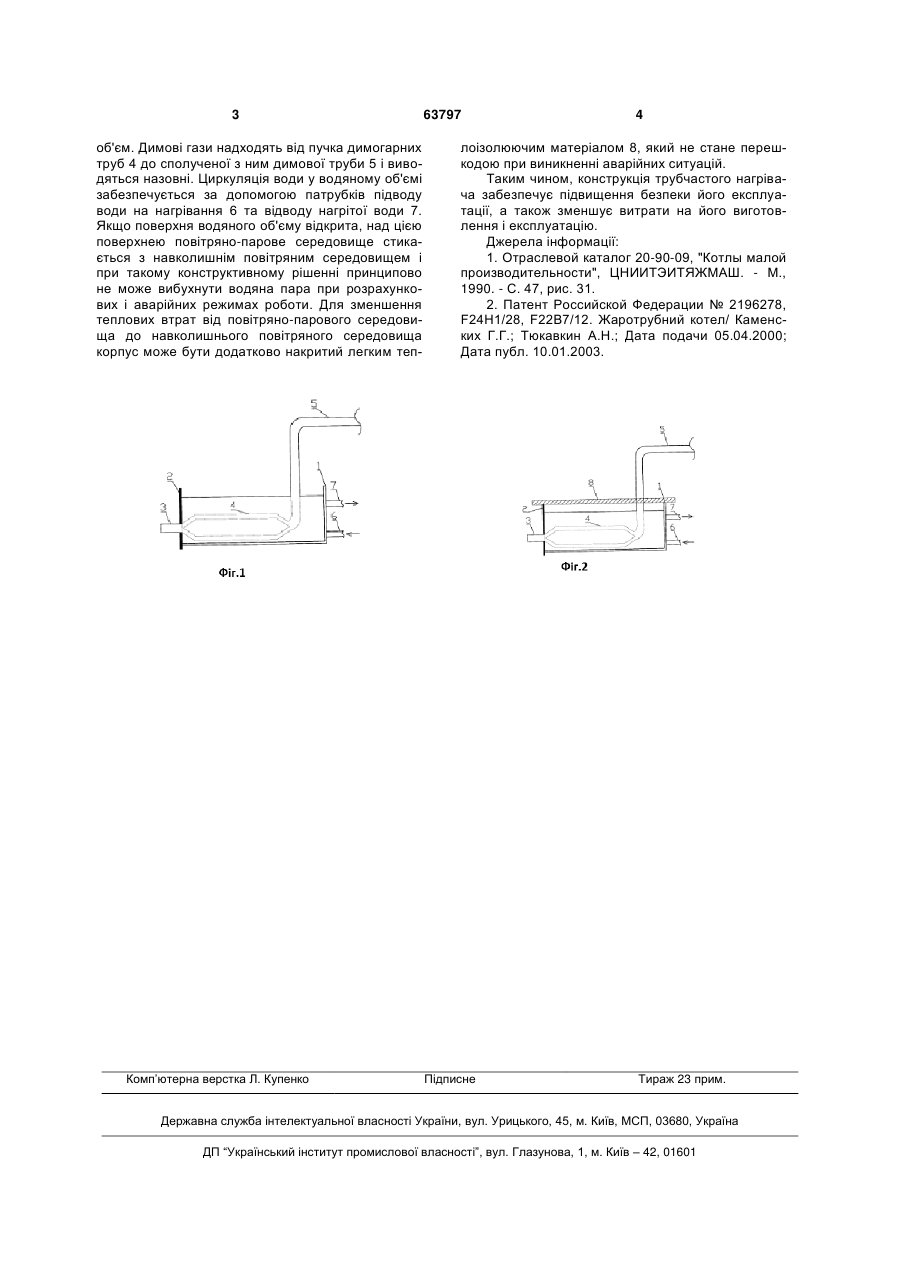

1. Трубчастий нагрівач, що містить корпус з трубною дошкою, до якої приєднані жарова труба і пучок димогарних труб, димову трубу та патрубки підводу і відводу води, який відрізняється тим, що корпус у верхній частині виконаний відкритим. 2. Трубчастий нагрівач за п. 1, який відрізняється тим, що корпус у верхній частині накритий легким теплоізолюючим матеріалом. (19) (21) u201102249 (22) 25.02.2011 (24) 25.10.2011 (46) 25.10.2011, Бюл.№ 20, 2011 р. (72) ДУДКІН КОСТЯНТИН ВЯЧЕСЛАВОВИЧ, ІРОДОВ В'ЯЧЕСЛАВ ФЕДОРОВИЧ, БОБИР ЮЛІЯ ВІКТОРІВНА (73) ДЕРЖАВНИЙ ВИЩИЙ НАВЧАЛЬНИЙ ЗАКЛАД "ПРИДНІПРОВСЬКА ДЕРЖАВНА АКАДЕМІЯ БУДІВНИЦТВА ТА АРХІТЕКТУРИ" 3 об'єм. Димові гази надходять від пучка димогарних труб 4 до сполученої з ним димової труби 5 і виводяться назовні. Циркуляція води у водяному об'ємі забезпечується за допомогою патрубків підводу води на нагрівання 6 та відводу нагрітої води 7. Якщо поверхня водяного об'єму відкрита, над цією поверхнею повітряно-парове середовище стикається з навколишнім повітряним середовищем і при такому конструктивному рішенні принципово не може вибухнути водяна пара при розрахункових і аварійних режимах роботи. Для зменшення теплових втрат від повітряно-парового середовища до навколишнього повітряного середовища корпус може бути додатково накритий легким теп Комп’ютерна верстка Л. Купенко 63797 4 лоізолюючим матеріалом 8, який не стане перешкодою при виникненні аварійних ситуацій. Таким чином, конструкція трубчастого нагрівача забезпечує підвищення безпеки його експлуатації, а також зменшує витрати на його виготовлення і експлуатацію. Джерела інформації: 1. Отраслевой каталог 20-90-09, "Котлы малой производительности", ЦНИИТЭИТЯЖМАШ. - М., 1990. - С. 47, рис. 31. 2. Патент Российской Федерации № 2196278, F24H1/28, F22B7/12. Жаротрубний котел/ Каменских Г.Г.; Тюкавкин А.Н.; Дата подачи 05.04.2000; Дата публ. 10.01.2003. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюTubular heater
Автори англійськоюDudkin Kostiantyn Viacheslavovych, Irodov Viacheslav Fedorovych, Bobyr Yulia Viktorivna
Назва патенту російськоюТрубчатый нагреватель
Автори російськоюДудкин Константин Вячеславович, Иродов Вячеслав Федорович, Бобыр Юлия Викторовна
МПК / Мітки
МПК: F24H 1/28, F24C 15/32, F22B 7/00
Мітки: нагрівач, трубчастий
