Сатуратор-нагрівач
Номер патенту: 25558
Опубліковано: 10.08.2007
Автори: Гагіна Діана Олександрівна, Пушанко Наталія Миколаївна, Пушанко Микола Миколайович
Формула / Реферат
Сатуратор-нагрівач, що має вертикальний циліндричний корпус з розміщеними патрубками для підводу і відводу соку, пристроями для подачі сатураційного газу і забезпечення тривалого його контакту з соком, який відрізняється тим, що над верхньою частиною установлено пристрій у вигляді циклона з подвійними стінками, між якими по гвинтовій траєкторії циркулює вода двома тангенційно розташованими трубами для підводу суміші пари, газів і крапель соку в пристрій та центральної труби для відводу суміші газів.
Текст

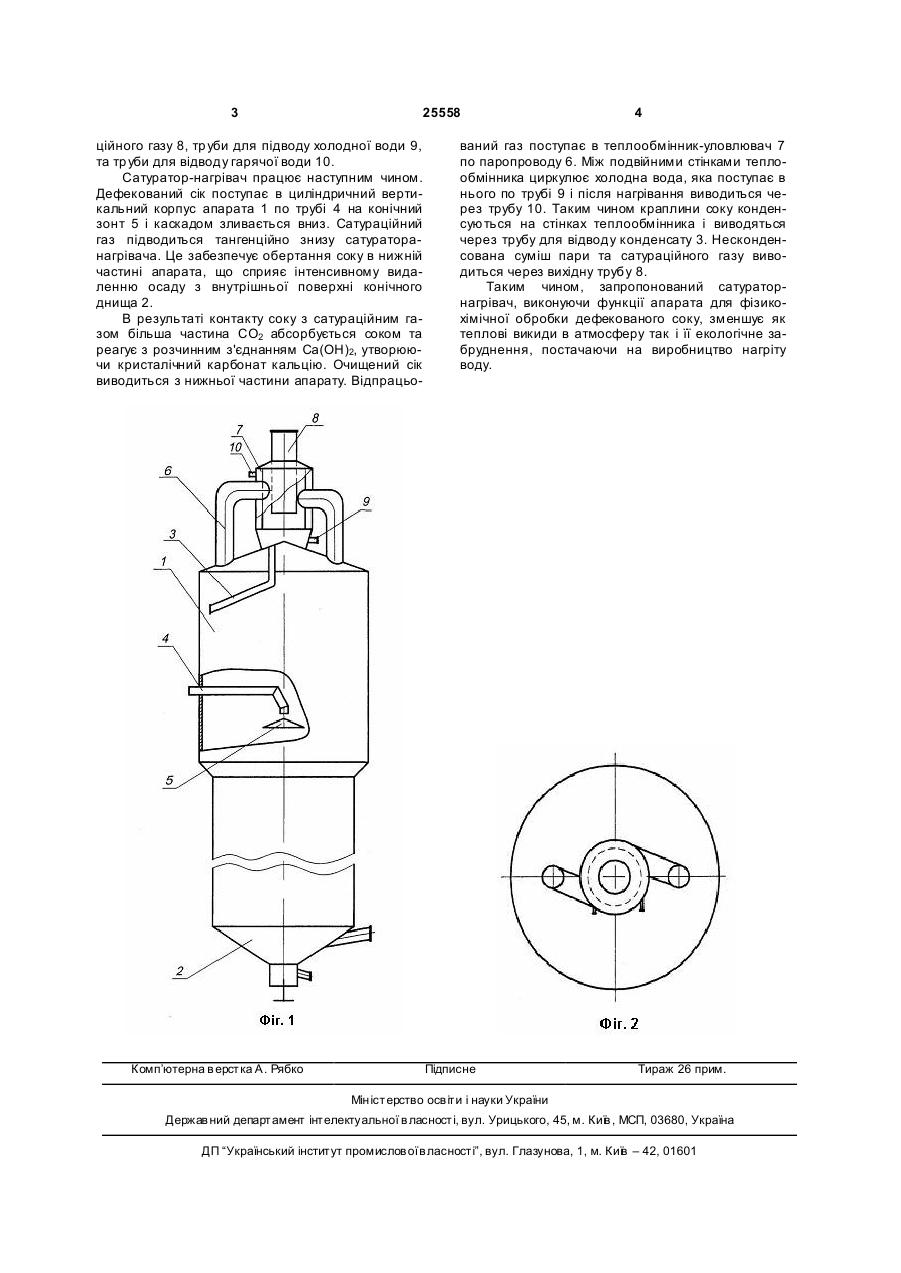

Сатуратор-нагрівач, що має вертикальний циліндричний корпус з розміщеними патрубками 3 25558 ційного газу 8, тр уби для підводу холодної води 9, та тр уби для відводу гарячої води 10. Сатуратор-нагрівач працює наступним чином. Дефекований сік поступає в циліндричний вертикальний корпус апарата 1 по трубі 4 на конічний зонт 5 і каскадом зливається вниз. Сатураційний газ підводиться тангенційно знизу сатураторанагрівача. Це забезпечує обертання соку в нижній частині апарата, що сприяє інтенсивному видаленню осаду з внутрішньої поверхні конічного днища 2. В результаті контакту соку з сатураційним газом більша частина СО2 абсорбується соком та реагує з розчинним з'єднанням Са(ОН)2, утворюючи кристалічний карбонат кальцію. Очищений сік виводиться з нижньої частини апарату. Відпрацьо Комп’ютерна в ерстка А. Рябко 4 ваний газ поступає в теплообмінник-уловлювач 7 по паропроводу 6. Між подвійними стінками теплообмінника циркулює холодна вода, яка поступає в нього по трубі 9 і після нагрівання виводиться через трубу 10. Таким чином краплини соку конденсуються на стінках теплообмінника і виводяться через трубу для відводу конденсату 3. Несконденсована суміш пари та сатураційного газу виводиться через вихідну трубу 8. Таким чином, запропонований сатураторнагрівач, виконуючи функції апарата для фізикохімічної обробки дефекованого соку, зменшує як теплові викиди в атмосферу так і її екологічне забруднення, постачаючи на виробництво нагріту воду. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюHeating saturator
Автори англійськоюPushanko Mykola Mykolaiovych, Pushanko Natalia Mykolaivna, Gagina D O
Назва патенту російськоюСатуратор-нагреватель
Автори російськоюПушанко Николай Николаевич, Пушанко Наталия Николаевна, Гагина Диана Александровна
МПК / Мітки
МПК: C13D 3/04
Мітки: сатуратор-нагрівач
