Сатуратор-нагрівач

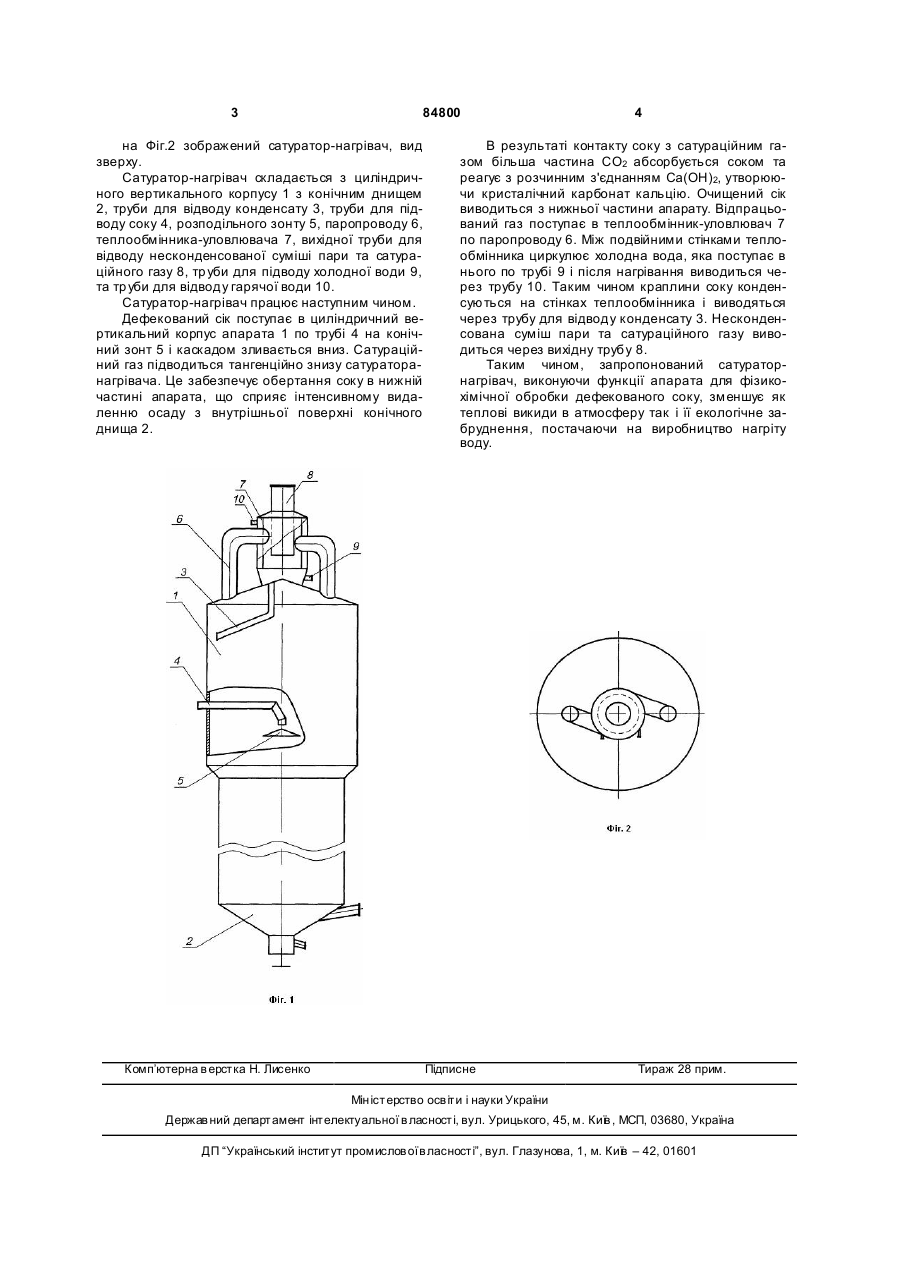

Сатуратор-нагрівач, що має вертикальний циліндричний корпус з розміщеними патрубками для підводу і відводу соку, пристроями для подачі сатураційного газу, виконаними з можливістю тривалого його контакту з соком, який відрізняється тим, що над верхньою частиною вертикального циліндричного корпусу установлено пристрій у вигляді циклона з подвійними стінками, між якими по гвинтовій траєкторії циркулює вода, з двома тангенційно розташованими трубами для підводу суміші пари, газів і крапель соку в пристрій, та центральної труби для відводу суміші газів. (19) (21) a200704072 (22) 13.04.2007 (24) 25.11.2008 (46) 25.11.2008, Бюл.№ 22, 2008 р. (72) ПУШАНКО МИКОЛА МИКОЛАЙОВИЧ, UA, ПУШАНКО НАТАЛІЯ МИКОЛАЇВН А, U A, Г АГІНА ДІАН А ОЛЕКСАНДРІВНА, U A (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ХАРЧОВИХ ТЕХНОЛОГІЙ, UA (56) UA 36629, C13D3/04, 16.04.2001 SU 415301, C13D3/04, 15.11.1974 SU 1150269, C13D3/04, 15.04.1985 RU 2217502, C13D3/04, 27.11.2003 RU 2125094, C13D3/04, 20.01.1999 3 84800 на Фіг.2 зображений сатуратор-нагрівач, вид зверху. Сатуратор-нагрівач складається з циліндричного вертикального корпусу 1 з конічним днищем 2, труби для відводу конденсату 3, труби для підводу соку 4, розподільного зонту 5, паропроводу 6, теплообмінника-уловлювача 7, вихідної труби для відводу несконденсованої суміші пари та сатураційного газу 8, тр уби для підводу холодної води 9, та тр уби для відводу гарячої води 10. Сатуратор-нагрівач працює наступним чином. Дефекований сік поступає в циліндричний вертикальний корпус апарата 1 по трубі 4 на конічний зонт 5 і каскадом зливається вниз. Сатураційний газ підводиться тангенційно знизу сатураторанагрівача. Це забезпечує обертання соку в нижній частині апарата, що сприяє інтенсивному видаленню осаду з внутрішньої поверхні конічного днища 2. Комп’ютерна в ерстка Н. Лисенко 4 В результаті контакту соку з сатураційним газом більша частина СО2 абсорбується соком та реагує з розчинним з'єднанням Са(ОН)2, утворюючи кристалічний карбонат кальцію. Очищений сік виводиться з нижньої частини апарату. Відпрацьований газ поступає в теплообмінник-уловлювач 7 по паропроводу 6. Між подвійними стінками теплообмінника циркулює холодна вода, яка поступає в нього по трубі 9 і після нагрівання виводиться через трубу 10. Таким чином краплини соку конденсуються на стінках теплообмінника і виводяться через трубу для відводу конденсату 3. Несконденсована суміш пари та сатураційного газу виводиться через вихідну трубу 8. Таким чином, запропонований сатураторнагрівач, виконуючи функції апарата для фізикохімічної обробки дефекованого соку, зменшує як теплові викиди в атмосферу так і її екологічне забруднення, постачаючи на виробництво нагріту воду. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
