Сфероїдальна машина

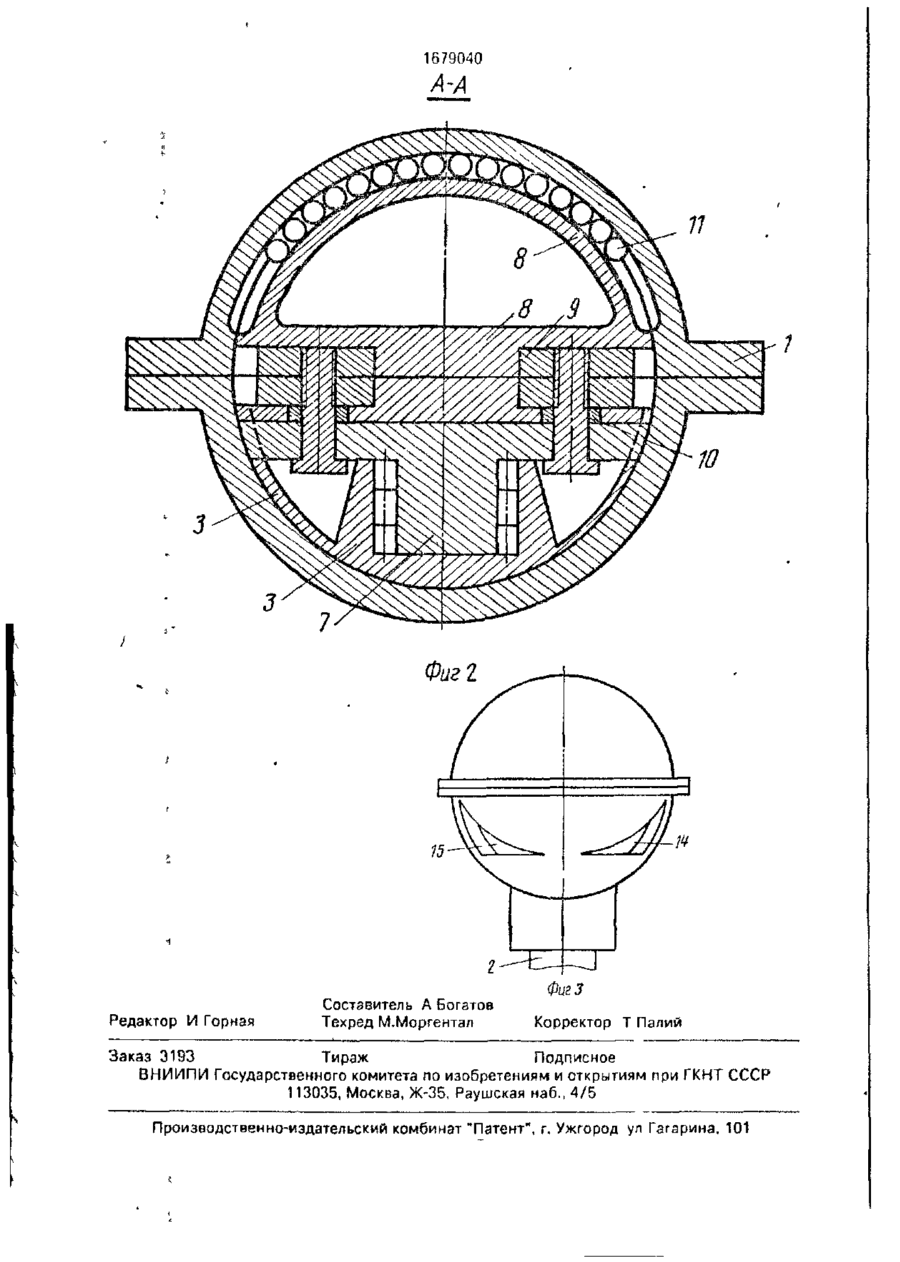

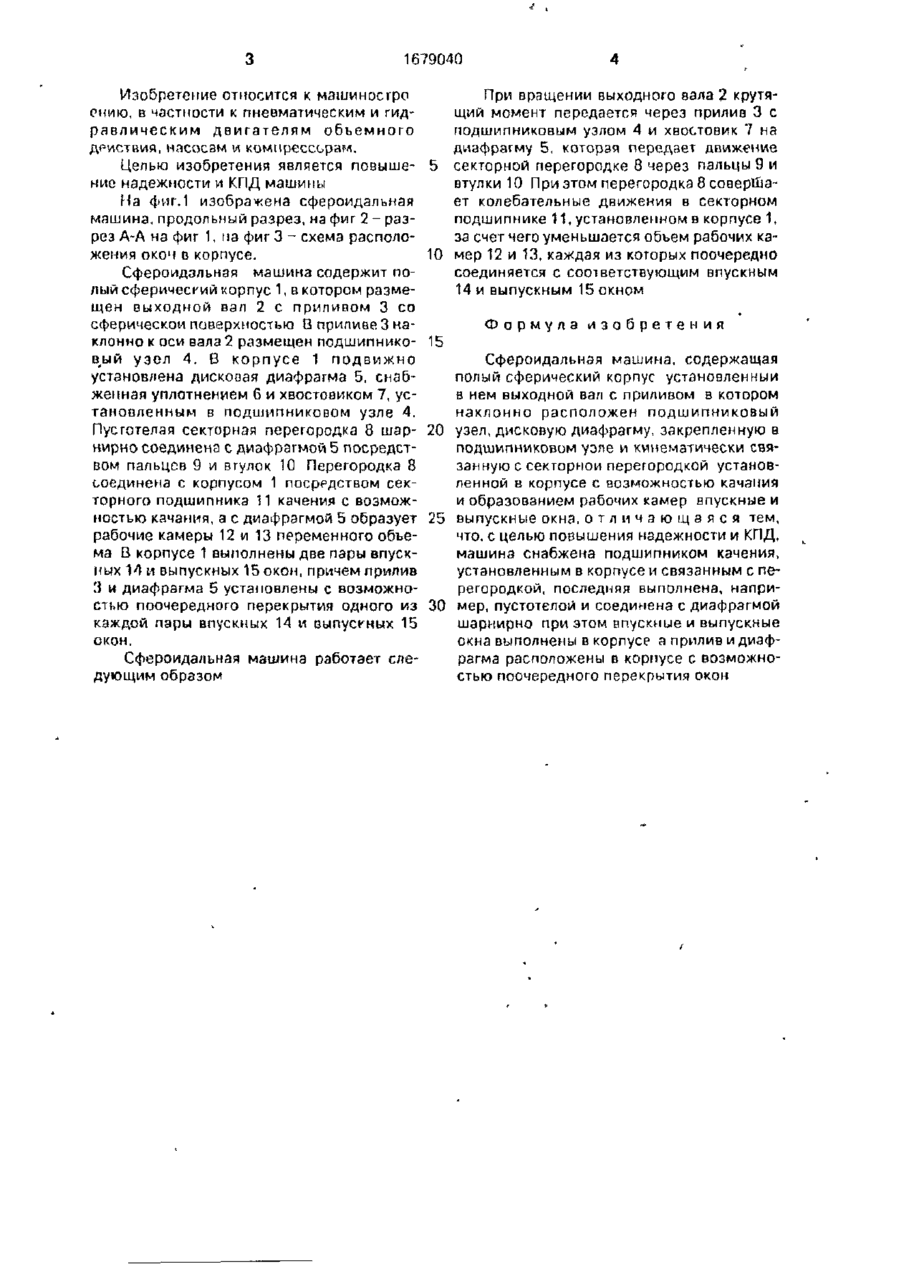

Изобретение относится к машинострое-. нию, в частности, к машинам объемного действия, и позволяет повысить надежность и КПД машины. Машина содержит сферический корпус 1, в котором размещены вал 2 и дисковая диафрагма 5, соединенные друг с 12 другом подшипниковым узлом 4. С диафрагмой 5 через пальцы 9 и втулки 10 шарнирно соединена секторная перегородка 8, связанная с корпусом секторным подшипником П. В корпусе 1 выполнены две пары впускных и выпускных отверстий, каждая из которых может поочередно соединяться с соответствующей рабочей камерой 12 или 13. Фиксация диафрагмы 5 от проворачивания при помощи шарнирного узла и замена трения скольжения на трение качения при перемещении перегородки 8 относительно корпуса 1 позволяют повысить надежность и КПД машины. 3 ил. т С о о о 1679040 Изобретение относится к машиносгро в частности к пневматическим и гидравлическим двигателям объемного действия, насосам и компрессорам. Целью изобретения является повыше- 5 ние надежности и КПД машины На фиг.1 изображена сфероидальная машина, продольный разрез, на фиг 2 - разрез А-А на фиг 1, \\а фиг 3 - схема расположения оком в корпусе. 10 Сфероидзльная машина содержит полый сферический корпус 1, в котором размещен выходной вал 2 с приливом 3 со сферической поверхностью В приливе 3 наклонно к оси вала 2 размещен подшипнико- 15 в^ый узел 4. В корпусе 1 подвижно установлена дисковая диафрагма 5, снабженная уплотнением 6 и хвостовиком 7, установленным в подшипниковом узле 4. Пустотелая секторная перегородка 8 шар- 20 нирно соединена с диафрагмой 5 посредством пальцев 9 и вгулок 10 Перегородка 8 соединена с корпусом 1 посредством секторного подшипника 11 качения с возможностью качания, а с диафрагмой 5 образует 25 рабочие камеры 12 и 13 переменного объема В корпусе 1 выполнены две пары впускных 14 и выпускных 15 окон, причем прилив 3 и диафрагма 5 установлены с возможностью поочередного перекрытия одного из 30 каждой пары впускных 14 и выпускных 15 окон. РНИЮ, Сфероидальная машина работает следующим образом При вращении выходного вала 2 крутящий момент передается через прилив 3 с подшипниковым узлом 4 и хвостовик 7 на диафрагму 5, которая передает движение секторной перегородке 8 через пальцы 9 и втулки 10 При этом перегородка 8 совершает колебательные движения в секторном подшипнике Постановленном в корпусе 1, за счет чего уменьшается объем рабочих камер 12 и 13, каждая из которых поочередно соединяется с соответствующим впускным 14 и выпускным 15 окном Формула изобретения Сфероидальная машина, содержащая полый сферический корпус установленный в нем выходной вал с приливом в котором наклонно расположен подшипниковый узел, дисковую диафрагму, закрепленную в подшипниковом узле и кинематически связанную с секторной перегородкой установленной в корпусе с возможностью качания и образованием рабочих камер впускные и выпускные окна, о т л и ч а ю щ а я с я тем, что. с целью повышения надежности и КПД, машина снабжена подшипником качения, установленным в корпусе и связанным с перегородкой, последняя выполнена, например, пустотелой и соединена с диафрагмой шарнирно при этом впускные и выпускные окна выполнены в корпусе а прилив и диафрагма расположены в корпусе с возможностью поочередного перекрытия окон 1679040 A-A 11 Редактор И Горная Составитель А Богатое Техред М.Моргентал ФигЗ Корректор Т Палий Заказ 3193 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород ул Гагарина. 101
