Біогазова установка

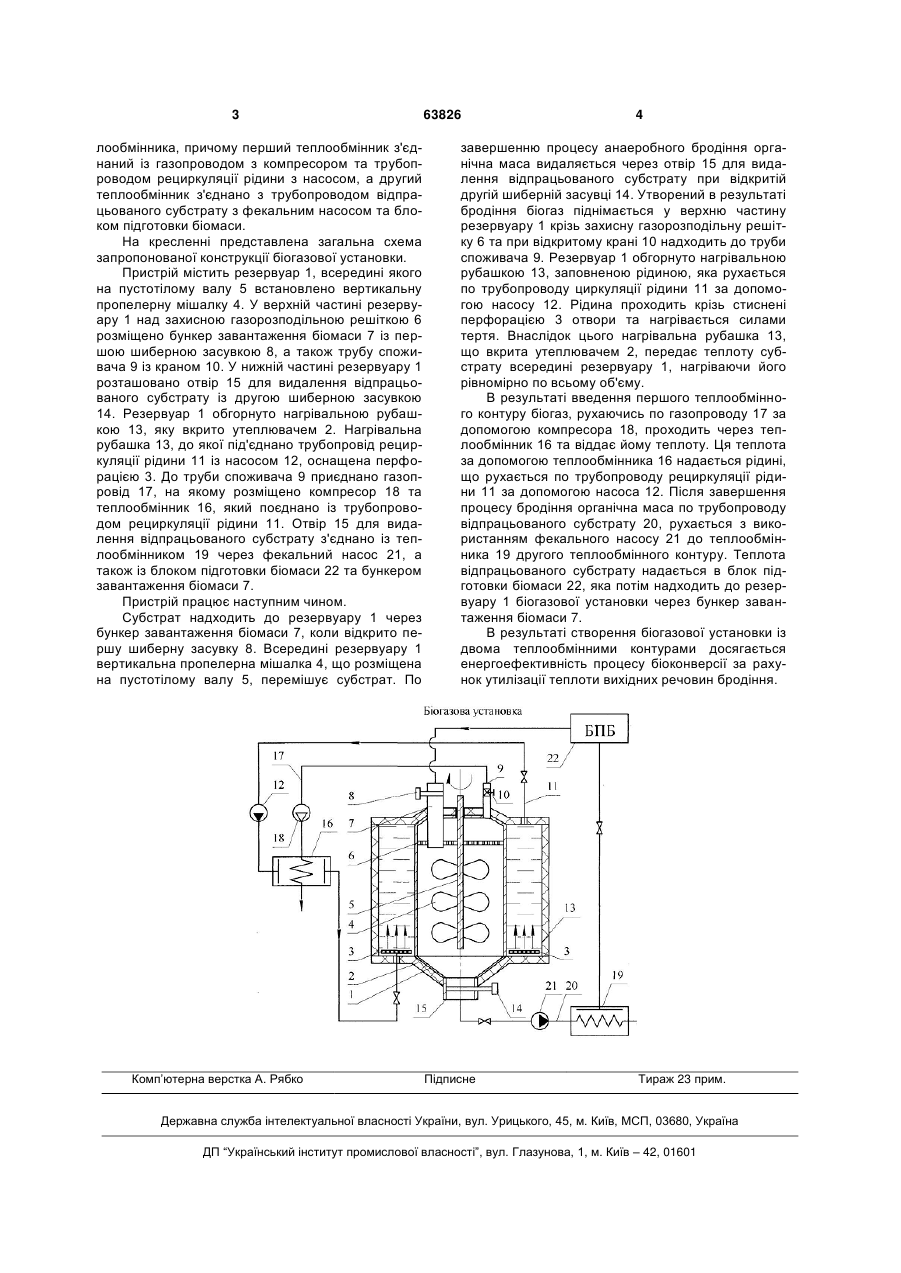

Біогазова установка, яка містить резервуар, утеплювач, трубу споживача з краном, вертикальну пропелерну мішалку, розміщену на пустотілому валу, над якою встановлено захисну газорозподільну решітку, бункер завантаження біомаси з першою шиберною засувкою, під вертикальною про 3 лообмінника, причому перший теплообмінник з'єднаний із газопроводом з компресором та трубопроводом рециркуляції рідини з насосом, а другий теплообмінник з'єднано з трубопроводом відпрацьованого субстрату з фекальним насосом та блоком підготовки біомаси. На кресленні представлена загальна схема запропонованої конструкції біогазової установки. Пристрій містить резервуар 1, всередині якого на пустотілому валу 5 встановлено вертикальну пропелерну мішалку 4. У верхній частині резервуару 1 над захисною газорозподільною решіткою 6 розміщено бункер завантаження біомаси 7 із першою шиберною засувкою 8, а також трубу споживача 9 із краном 10. У нижній частині резервуару 1 розташовано отвір 15 для видалення відпрацьованого субстрату із другою шиберною засувкою 14. Резервуар 1 обгорнуто нагрівальною рубашкою 13, яку вкрито утеплювачем 2. Нагрівальна рубашка 13, до якої під'єднано трубопровід рециркуляції рідини 11 із насосом 12, оснащена перфорацією 3. До труби споживача 9 приєднано газопровід 17, на якому розміщено компресор 18 та теплообмінник 16, який поєднано із трубопроводом рециркуляції рідини 11. Отвір 15 для видалення відпрацьованого субстрату з'єднано із теплообмінником 19 через фекальний насос 21, а також із блоком підготовки біомаси 22 та бункером завантаження біомаси 7. Пристрій працює наступним чином. Субстрат надходить до резервуару 1 через бункер завантаження біомаси 7, коли відкрито першу шиберну засувку 8. Всередині резервуару 1 вертикальна пропелерна мішалка 4, що розміщена на пустотілому валу 5, перемішує субстрат. По Комп’ютерна верстка А. Рябко 63826 4 завершенню процесу анаеробного бродіння органічна маса видаляється через отвір 15 для видалення відпрацьованого субстрату при відкритій другій шиберній засувці 14. Утворений в результаті бродіння біогаз піднімається у верхню частину резервуару 1 крізь захисну газорозподільну решітку 6 та при відкритому крані 10 надходить до труби споживача 9. Резервуар 1 обгорнуто нагрівальною рубашкою 13, заповненою рідиною, яка рухається по трубопроводу циркуляції рідини 11 за допомогою насосу 12. Рідина проходить крізь стиснені перфорацією 3 отвори та нагрівається силами тертя. Внаслідок цього нагрівальна рубашка 13, що вкрита утеплювачем 2, передає теплоту субстрату всередині резервуару 1, нагріваючи його рівномірно по всьому об'єму. В результаті введення першого теплообмінного контуру біогаз, рухаючись по газопроводу 17 за допомогою компресора 18, проходить через теплообмінник 16 та віддає йому теплоту. Ця теплота за допомогою теплообмінника 16 надається рідині, що рухається по трубопроводу рециркуляції рідини 11 за допомогою насоса 12. Після завершення процесу бродіння органічна маса по трубопроводу відпрацьованого субстрату 20, рухається з використанням фекального насосу 21 до теплообмінника 19 другого теплообмінного контуру. Теплота відпрацьованого субстрату надається в блок підготовки біомаси 22, яка потім надходить до резервуару 1 біогазової установки через бункер завантаження біомаси 7. В результаті створення біогазової установки із двома теплообмінними контурами досягається енергоефективність процесу біоконверсії за рахунок утилізації теплоти вихідних речовин бродіння. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
