Біогазова установка

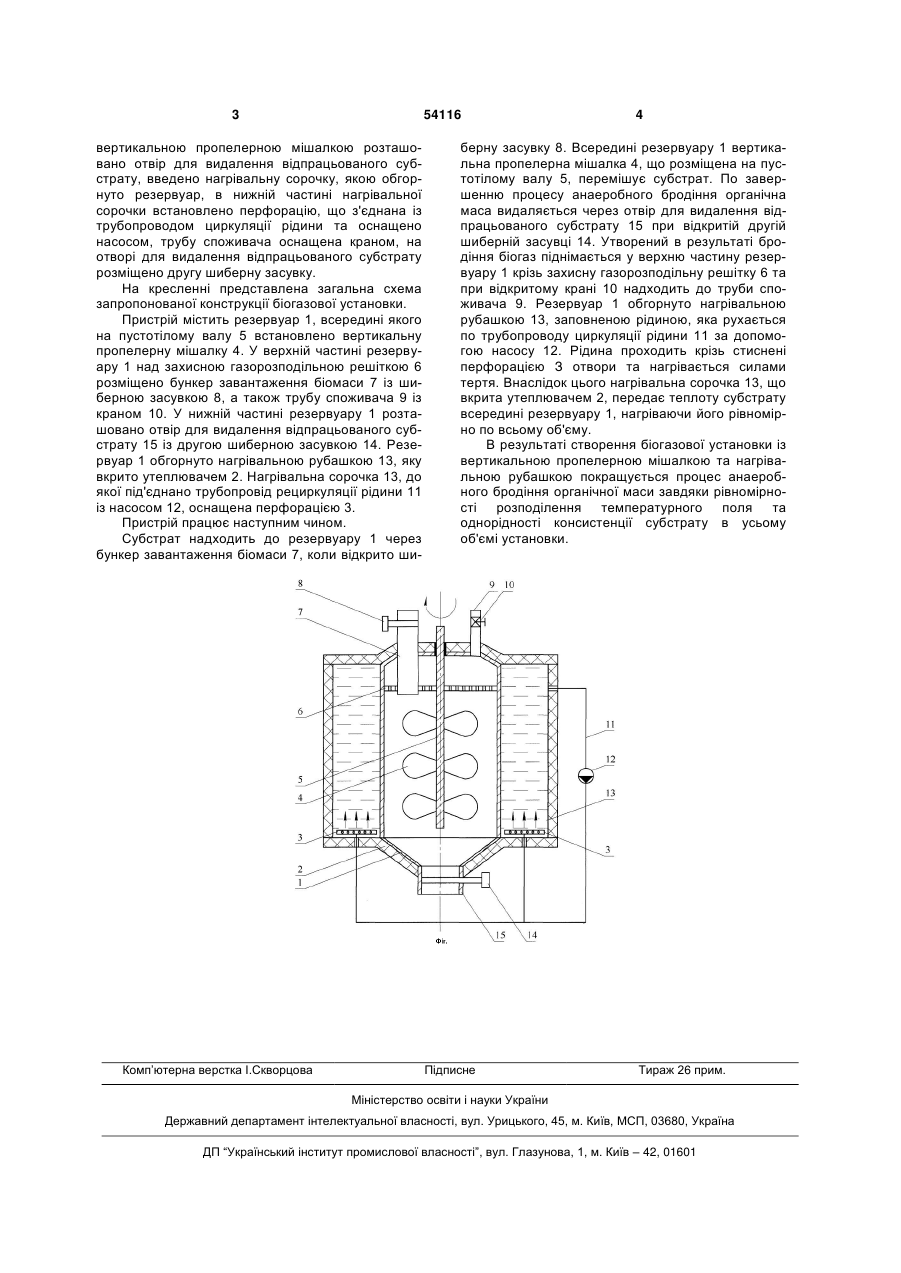

Біогазова установка, що містить резервуар, утеплювач, трубу споживача, вертикальну пропелерну мішалку, розміщену на пустотілому валу, над якою встановлено захисну газорозподільну 3 54116 вертикальною пропелерною мішалкою розташовано отвір для видалення відпрацьованого субстрату, введено нагрівальну сорочку, якою обгорнуто резервуар, в нижній частині нагрівальної сорочки встановлено перфорацію, що з'єднана із трубопроводом циркуляції рідини та оснащено насосом, трубу споживача оснащена краном, на отворі для видалення відпрацьованого субстрату розміщено другу шиберну засувку. На кресленні представлена загальна схема запропонованої конструкції біогазової установки. Пристрій містить резервуар 1, всередині якого на пустотілому валу 5 встановлено вертикальну пропелерну мішалку 4. У верхній частині резервуару 1 над захисною газорозподільною решіткою 6 розміщено бункер завантаження біомаси 7 із шиберною засувкою 8, а також трубу споживача 9 із краном 10. У нижній частині резервуару 1 розташовано отвір для видалення відпрацьованого субстрату 15 із другою шиберною засувкою 14. Резервуар 1 обгорнуто нагрівальною рубашкою 13, яку вкрито утеплювачем 2. Нагрівальна сорочка 13, до якої під'єднано трубопровід рециркуляції рідини 11 із насосом 12, оснащена перфорацією 3. Пристрій працює наступним чином. Субстрат надходить до резервуару 1 через бункер завантаження біомаси 7, коли відкрито ши Комп’ютерна верстка І.Скворцова 4 берну засувку 8. Всередині резервуару 1 вертикальна пропелерна мішалка 4, що розміщена на пустотілому валу 5, перемішує субстрат. По завершенню процесу анаеробного бродіння органічна маса видаляється через отвір для видалення відпрацьованого субстрату 15 при відкритій другій шиберній засувці 14. Утворений в результаті бродіння біогаз піднімається у верхню частину резервуару 1 крізь захисну газорозподільну решітку 6 та при відкритому крані 10 надходить до труби споживача 9. Резервуар 1 обгорнуто нагрівальною рубашкою 13, заповненою рідиною, яка рухається по трубопроводу циркуляції рідини 11 за допомогою насосу 12. Рідина проходить крізь стиснені перфорацією З отвори та нагрівається силами тертя. Внаслідок цього нагрівальна сорочка 13, що вкрита утеплювачем 2, передає теплоту субстрату всередині резервуару 1, нагріваючи його рівномірно по всьому об'єму. В результаті створення біогазової установки із вертикальною пропелерною мішалкою та нагрівальною рубашкою покращується процес анаеробного бродіння органічної маси завдяки рівномірності розподілення температурного поля та однорідності консистенції субстрату в усьому об'ємі установки. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
