Гідроізоляція залізобетонної покрівлі

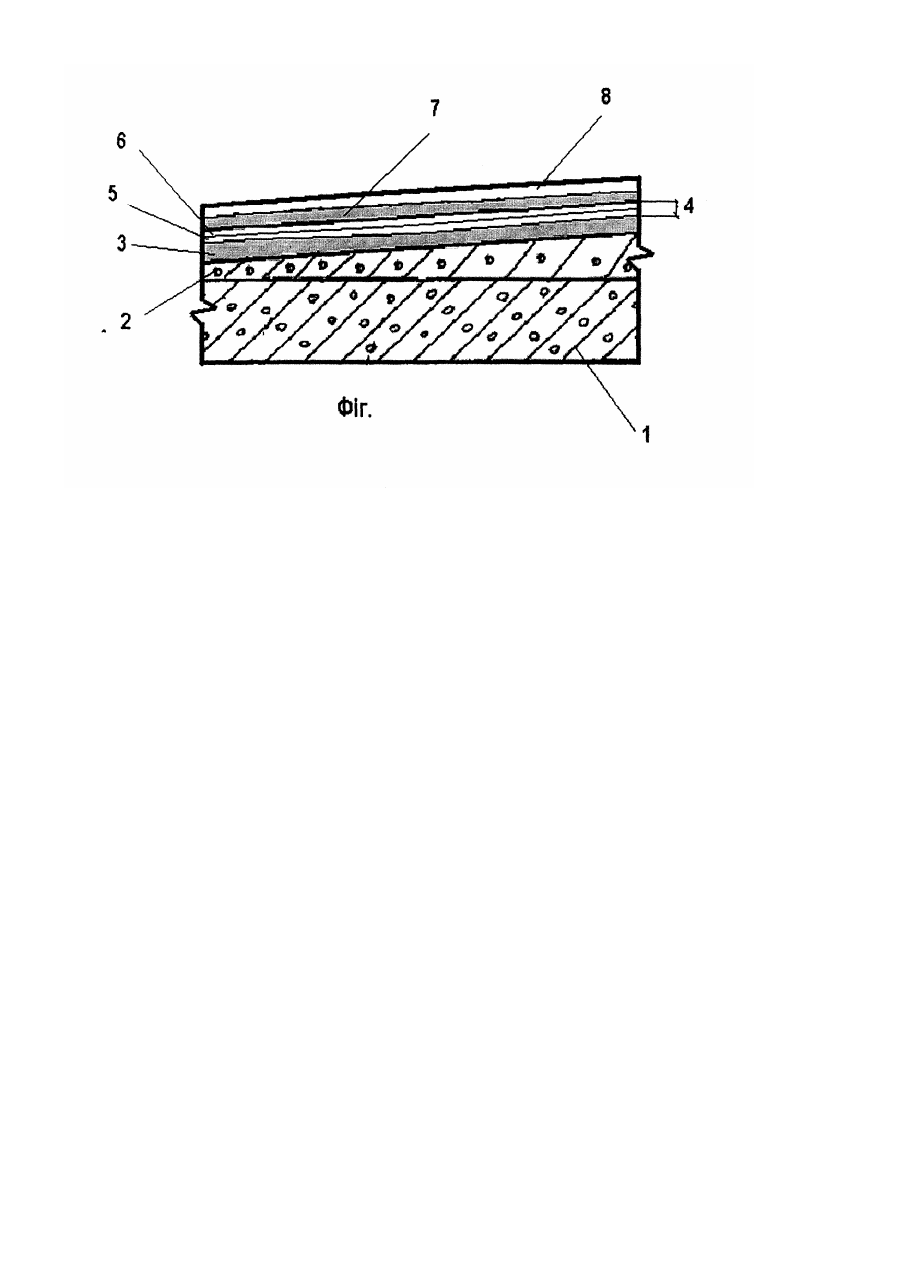

Винахід відноситься до будівництва, а саме до гідроізоляції залізобетонної покрівлі, та може бути використаний при зведенні будь-яких будинків та стаціонарних споруд. Відома гідроізоляція залізобетонної покрівлі, що складається з вирівнюючого шару - стяжки, виконаної на поверхні залізобетонної покрівлі та двох шарів рулонної гідроізоляції - основного й додаткового, який охороняє перший гідроізоляційний шар від руйнування. (Завражін Н.Н. Покрівельні роботи. (Довідник будівельника) - М.: Стройиздат, 1992) Однією з причин виходу такої гідроізоляції з ладу є утворення тріщин у шарах рулонної гідроізоляції. Шари гідроізоляції та жорстко спряжені з ними поверхні будівлі виготовлені з різних матеріалів та, відповідно, мають різні властивості. Як наслідок, під час коливань споруди та змін температури виникають тріщини. - У разі виникнення тріщин у такої гідроізоляції її шари неодмінно розриваються. Причому порушення одного шару призводить до порушення суміжного з ним наступного шару. Найбільш близьким за технічною суттю до технічного вирішення, що заявляється є гідроізоляція залізобетонної та бетонної покрівлі, що містить вирівнюючиий шар, наприклад, у вигляді стяжки з похилами, декілька шарів рулонної гідроізоляції, що відділені один від одного роздільним шаром. Роздільний шар являє собою комбінацію прошарків з еластичної плівки, які розташовані по всій поверхні, що ізолюється, і склеєні з нею в окремих місцях та прошарків, наприклад з гравію, що розташовані між ними та запобігають склеюванню шарів гідроізоляції з поверхнею, що ізолюється. (Див., наприклад, SU, 560038, 03.05.77, Бюл. №20) Внаслідок того, що під час роботи еластична плівка ковзає в межах окремих ділянок по поверхні, що ізолюється, деформація цих ділянок плівки є невеликою. При утворенні тріщини в межах ділянки плівка розтягується. Навіть при розриві внутрішнього шару плівки її зовнішній шар рівномірно розтягується та забезпечує непроникність гідроізоляції. Однак, на практиці влаштування такої гідроізоляції є складним та трудомістким. А головне, воно не забезпечує зникнення тріщіноутворення, а тільки частково ліквідує його наслідки. В основу винаходу поставлена задача вдосконалення відомої гідроізоляції залізобетонної покрівлі шляхом зміни зв'язків між його шарами, що дозволить запобігти появі тріщин. Крім того, зведення запропонованої конструкції є менш трудомістким у порівнянні з прототипом. Поставлена задача вирішується тим, що у гідроізоляції залізобетонної покрівлі, що включає вирівнюючиий шар, наприклад, у вигляді стяжки з похилами, декілька шарів рулонної гідроізоляції, що відділені один від одного роздільним шаром, згідно винаходу, принаймні один верхній шар рулонної гідроізоляції укладений з можливістю ковзного переміщення відносно нижнього шару рулонної гідроізоляції. Таким чином, забезпечується не цілісність роздільного шару на окремій ділянці як у прототипі, а цілісність самих шарів рулонної гідроізоляції. Ковзне переміщення одного шару відносно іншого забезпечує зниження напружень у самих шарах гідроізоляції. Доцільно, коли можливість ковзного переміщення верхнього шару рулонної гідроізоляції забезпечена виконанням роздільного шару з геотекстильного водонепроникного матеріалу з такими параметрами: 35-55 Граничне видовження, % Межа міцності на розтягування, кН/м 5 -20 Міцність при 5% видовженні, кН/м 2,5-10 В такий спосіб як шари рулонної гідроізоляції можна застосовувати звичайну гідроізоляцію, що не має ковзних властивостей. Ще краще, коли роздільний шар складений з двох прошарків, що виготовлені з геотекстильного матеріалу, переважно "TYPAR SF". Такий матеріал дуже зручний в роботі, легкий та має всі необхідні, вказані вище властивості. Доцільно, коли гідроізоляція містить захисний шар, що включає прошарок з асбесто-цементних листів та розташовану над ним захисну стяжку Наявність та таке розташування асбесто-цементних листів дозволяє водночас захистити килим гідроізоляції та зміцнити покрівлю в цілому. Виконання стяжки захищає самі асбестоцементі листи та запобігає руйнуванню швів між ними, що робить покрівлю більш надійною. Суть винаходу пояснюється кресленням, де на фіг. показано схему запропонованого винаходу. Приклад реалізації винаходу відповідно до кращого варіанту виконання. Гідроізоляція залізобетонної покрівлі 1 містить вирівнюючиий шар у вигляді стяжки 2 з похилами. На стяжку 2 вкладено нижній шар З рулонної гідроізоляції, на який вкладено роздільний шар 4. Роздільний шар 4 складається з двох прошарків 5,6, що виконані з геотекстильного водонепроникного матеріалу TYPAR SF 32. Верхній шар 7 рулонної гідроізоляції вкладений на прошарок 6 роздільного шару 4. Захисний шар 8 включає прошарок з асбесто-цементних листів та розташовану над ним захисну стяжку. При цьому наявність двох прошарків 5,6, що виконані з - геотекстильного водонепроникного матеріалу TYPAR SF 32 забезпечує можливість ковзного переміщення верхнього шару 7 відносно нижнього шару 3 рулонної гідроізоляції. Матеріал є гнучким, водонепроникним та міцним. Він має такі параметри: Граничне видовження, % 52 Межа міцності на розтягування, кН/м 7,3 Міцність при 5% видовженні, кН/м 3,3 Гідроізоляцію влаштовують за допомогою відомих засобів. Застосування винаходу дозволить підвищити якість гідроізоляції та будівель в цілому.
