Спосіб виготовлення залізобетонної стінової панелі

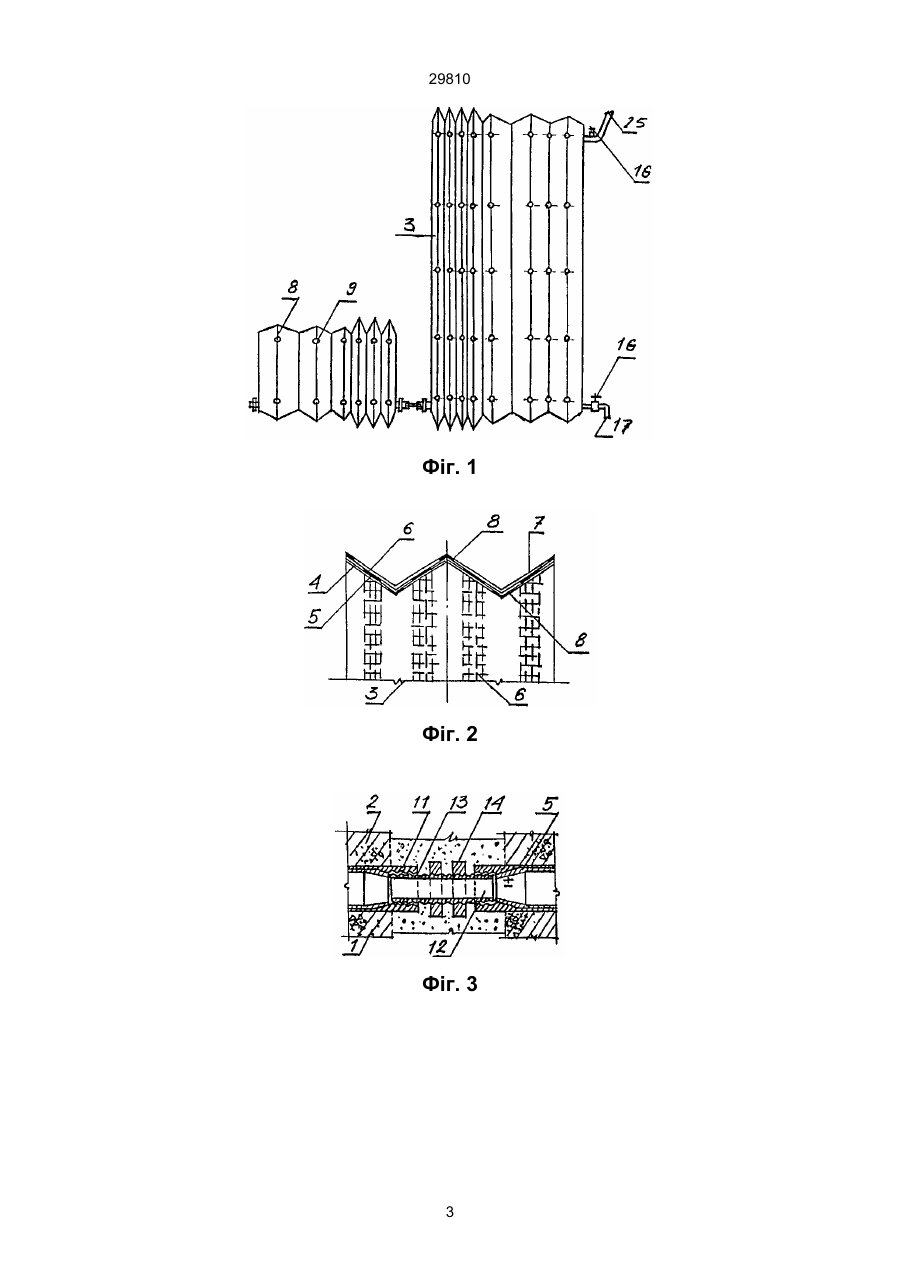

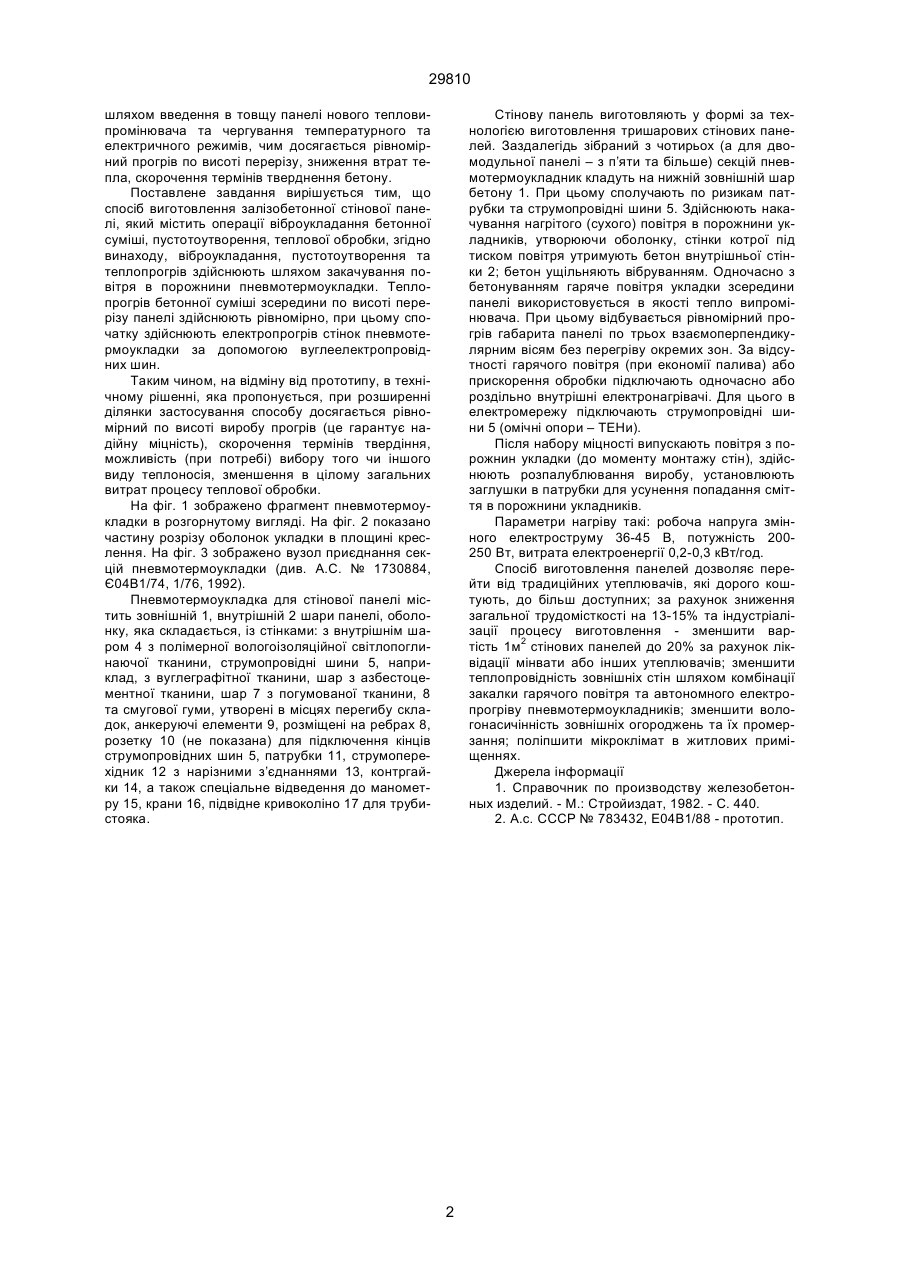

1. Спосіб виготовлення залізобетонної стінової панелі, який містить віброукладання бетонної 29810 шляхом введення в товщу панелі нового тепловипромінювача та чергування температурного та електричного режимів, чим досягається рівномірний прогрів по висоті перерізу, зниження втрат тепла, скорочення термінів тверднення бетону. Поставлене завдання вирішується тим, що спосіб виготовлення залізобетонної стінової панелі, який містить операції віброукладання бетонної суміші, пустотоутворення, теплової обробки, згідно винаходу, віброукладання, пустотоутворення та теплопрогрів здійснюють шляхом закачування повітря в порожнини пневмотермоукладки. Теплопрогрів бетонної суміші зсередини по висоті перерізу панелі здійснюють рівномірно, при цьому спочатку здійснюють електропрогрів стінок пневмотермоукладки за допомогою вуглеелектропровідних шин. Таким чином, на відміну від прототипу, в технічному рішенні, яка пропонується, при розширенні ділянки застосування способу досягається рівномірний по висоті виробу прогрів (це гарантує надійну міцність), скорочення термінів твердіння, можливість (при потребі) вибору того чи іншого виду теплоносія, зменшення в цілому загальних витрат процесу теплової обробки. На фіг. 1 зображено фрагмент пневмотермоукладки в розгорнутому вигляді. На фіг. 2 показано частину розрізу оболонок укладки в площині креслення. На фіг. 3 зображено вузол приєднання секцій пневмотермоукладки (див. А.С. № 1730884, Є04В1/74, 1/76, 1992). Пневмотермоукладка для стінової панелі містить зовнішній 1, внутрішній 2 шари панелі, оболонку, яка складається, із стінками: з внутрішнім шаром 4 з полімерної вологоізоляційної світлопоглинаючої тканини, струмопровідні шини 5, наприклад, з вуглеграфітної тканини, шар з азбестоцементної тканини, шар 7 з погумованої тканини, 8 та смугової гуми, утворені в місцях перегибу складок, анкеруючі елементи 9, розміщені на ребрах 8, розетку 10 (не показана) для підключення кінців струмопровідних шин 5, патрубки 11, струмоперехідник 12 з нарізними з’єднаннями 13, контргайки 14, а також спеціальне відведення до манометру 15, крани 16, підвідне кривоколіно 17 для трубистояка. Стінову панель виготовляють у формі за технологією виготовлення тришарових стінових панелей. Заздалегідь зібраний з чотирьох (а для двомодульної панелі – з п’яти та більше) секцій пневмотермоукладник кладуть на нижній зовнішній шар бетону 1. При цьому сполучають по ризикам патрубки та струмопровідні шини 5. Здійснюють накачування нагрітого (сухого) повітря в порожнини укладників, утворюючи оболонку, стінки котрої під тиском повітря утримують бетон внутрішньої стінки 2; бетон ущільняють вібруванням. Одночасно з бетонуванням гаряче повітря укладки зсередини панелі використовується в якості тепло випромінювача. При цьому відбувається рівномірний прогрів габарита панелі по трьох взаємоперпендикулярним вісям без перегріву окремих зон. За відсутності гарячого повітря (при економії палива) або прискорення обробки підключають одночасно або роздільно внутрішні електронагрівачі. Для цього в електромережу підключають струмопровідні шини 5 (омічні опори – ТЕНи). Після набору міцності випускають повітря з порожнин укладки (до моменту монтажу стін), здійснюють розпалублювання виробу, установлюють заглушки в патрубки для усунення попадання сміття в порожнини укладників. Параметри нагріву такі: робоча напруга змінного електроструму 36-45 В, потужність 200250 Вт, витрата електроенергії 0,2-0,3 кВт/год. Спосіб виготовлення панелей дозволяє перейти від традиційних утеплювачів, які дорого коштують, до більш доступних; за рахунок зниження загальної трудомісткості на 13-15% та індустріалізації процесу виготовлення - зменшити вартість 1м2 стінових панелей до 20% за рахунок ліквідації мінвати або інших утеплювачів; зменшити теплопровідність зовнішніх стін шляхом комбінації закалки гарячого повітря та автономного електропрогріву пневмотермоукладників; зменшити вологонасичінність зовнішніх огороджень та їх промерзання; поліпшити мікроклімат в житлових приміщеннях. Джерела інформації 1. Справочник по производству железобетонных изделий. - М.: Стройиздат, 1982. - С. 440. 2. А.с. СССР № 783432, Е04В1/88 - прототип. 2 29810 Фіг. 1 Фіг. 2 Фіг. 3 3 29810 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
