Пристрій для лікування хворих з ушкодженнями шийного відділу стравоходу

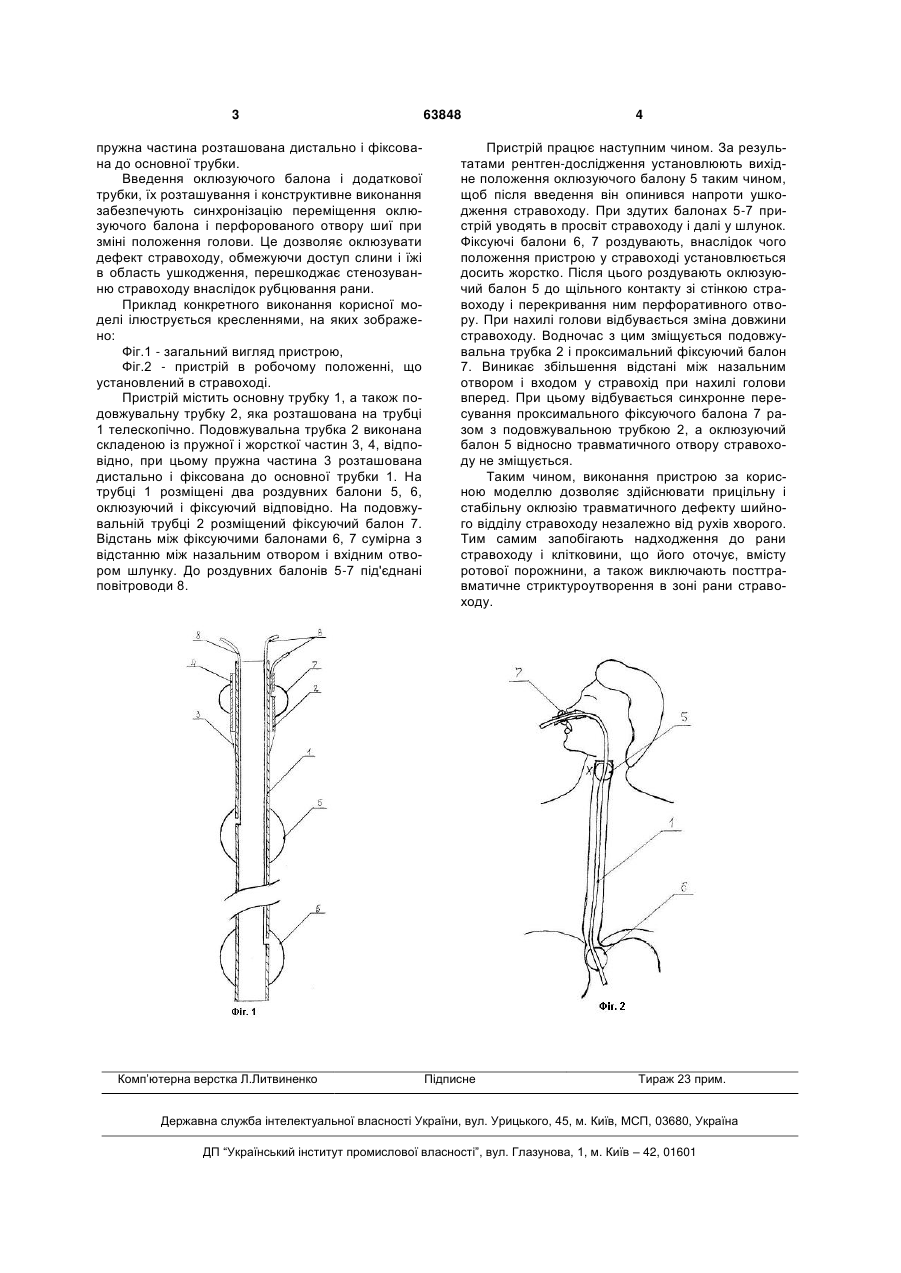

Пристрій для лікування хворих з ушкодженнями шийного відділу стравоходу, що містить основ 3 пружна частина розташована дистально і фіксована до основної трубки. Введення оклюзуючого балона і додаткової трубки, їх розташування і конструктивне виконання забезпечують синхронізацію переміщення оклюзуючого балона і перфорованого отвору шиї при зміні положення голови. Це дозволяє оклюзувати дефект стравоходу, обмежуючи доступ слини і їжі в область ушкодження, перешкоджає стенозуванню стравоходу внаслідок рубцювання рани. Приклад конкретного виконання корисної моделі ілюструється кресленнями, на яких зображено: Фіг.1 - загальний вигляд пристрою, Фіг.2 - пристрій в робочому положенні, що установлений в стравоході. Пристрій містить основну трубку 1, а також подовжувальну трубку 2, яка розташована на трубці 1 телескопічно. Подовжувальна трубка 2 виконана складеною із пружної і жорсткої частин 3, 4, відповідно, при цьому пружна частина 3 розташована дистально і фіксована до основної трубки 1. На трубці 1 розміщені два роздувних балони 5, 6, оклюзуючий і фіксуючий відповідно. На подовжувальній трубці 2 розміщений фіксуючий балон 7. Відстань між фіксуючими балонами 6, 7 сумірна з відстанню між назальним отвором і вхідним отвором шлунку. До роздувних балонів 5-7 під'єднані повітроводи 8. Комп’ютерна верстка Л.Литвиненко 63848 4 Пристрій працює наступним чином. За результатами рентген-дослідження установлюють вихідне положення оклюзуючого балону 5 таким чином, щоб після введення він опинився напроти ушкодження стравоходу. При здутих балонах 5-7 пристрій уводять в просвіт стравоходу і далі у шлунок. Фіксуючі балони 6, 7 роздувають, внаслідок чого положення пристрою у стравоході установлюється досить жорстко. Після цього роздувають оклюзуючий балон 5 до щільного контакту зі стінкою стравоходу і перекривання ним перфоративного отвору. При нахилі голови відбувається зміна довжини стравоходу. Водночас з цим зміщується подовжувальна трубка 2 і проксимальний фіксуючий балон 7. Виникає збільшення відстані між назальним отвором і входом у стравохід при нахилі голови вперед. При цьому відбувається синхронне пересування проксимального фіксуючого балона 7 разом з подовжувальною трубкою 2, а оклюзуючий балон 5 відносно травматичного отвору стравоходу не зміщується. Таким чином, виконання пристрою за корисною моделлю дозволяє здійснювати прицільну і стабільну оклюзію травматичного дефекту шийного відділу стравоходу незалежно від рухів хворого. Тим самим запобігають надходження до рани стравоходу і клітковини, що його оточує, вмісту ротової порожнини, а також виключають посттравматичне стриктуроутворення в зоні рани стравоходу. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
