Молоткова дробарка
Формула / Реферат
Молоткова дробарка, що містить подрібнювальну камеру, робоча поверхня якої включає решітну частину, вихрову камеру, утворену спрямленою поверхнею в кінці решета та відбивачем, завантажувальну горловину з регулювальною заслінкою, молотковий барабан і приймальний бункер, яка відрізняється тим, що регулювальна заслінка завантажувальної горловини шарнірно змонтована в зоні приєднання до дна бункера спрямленої поверхні під кутом до останньої так, що вона одночасно є і відбивачем вихрової камери.
Текст

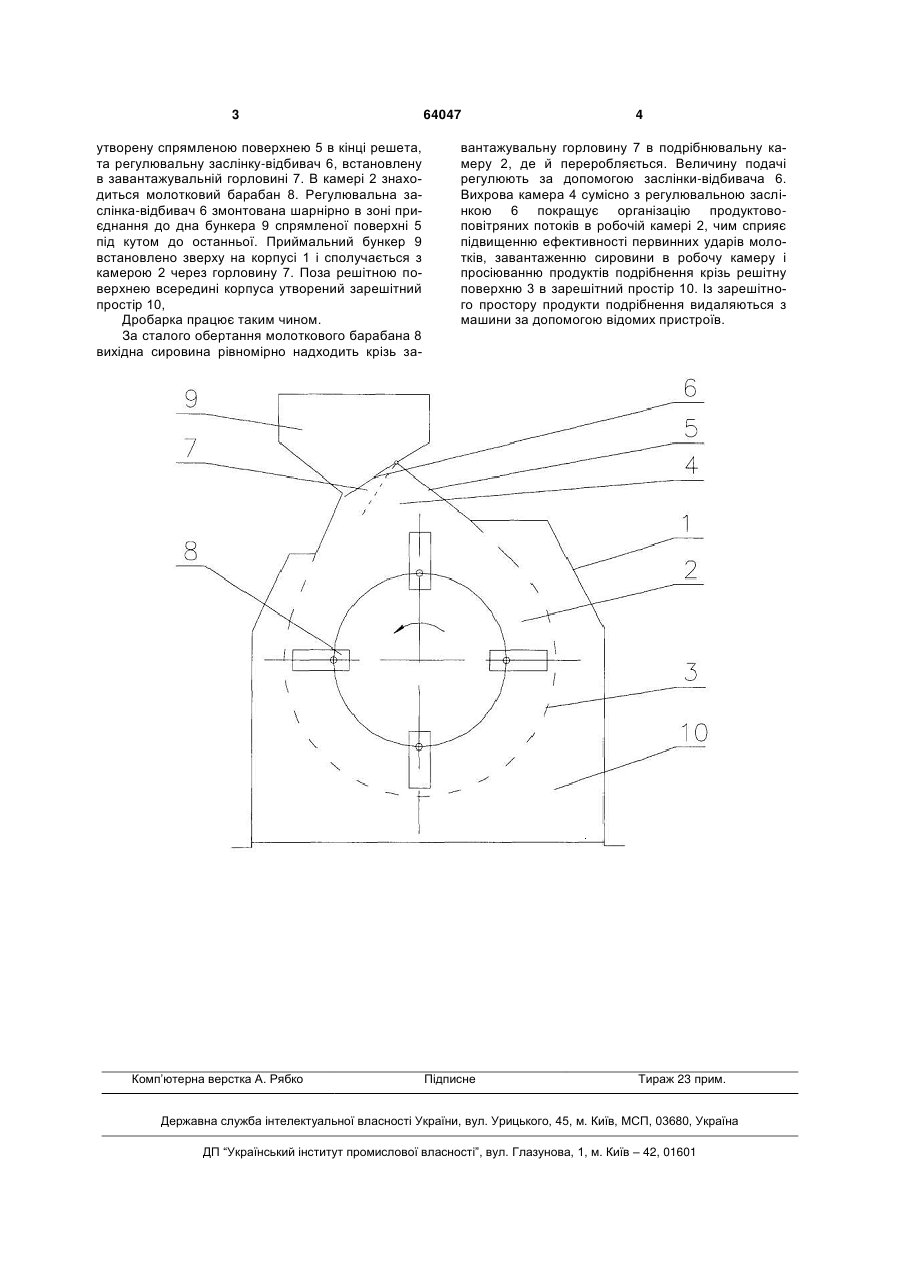

Молоткова дробарка, що містить подрібнювальну камеру, робоча поверхня якої включає решіт 3 утворену спрямленою поверхнею 5 в кінці решета, та регулювальну заслінку-відбивач 6, встановлену в завантажувальній горловині 7. В камері 2 знаходиться молотковий барабан 8. Регулювальна заслінка-відбивач 6 змонтована шарнірно в зоні приєднання до дна бункера 9 спрямленої поверхні 5 під кутом до останньої. Приймальний бункер 9 встановлено зверху на корпусі 1 і сполучається з камерою 2 через горловину 7. Поза решітною поверхнею всередині корпуса утворений зарешітний простір 10, Дробарка працює таким чином. За сталого обертання молоткового барабана 8 вихідна сировина рівномірно надходить крізь за Комп’ютерна верстка А. Рябко 64047 4 вантажувальну горловину 7 в подрібнювальну камеру 2, де й переробляється. Величину подачі регулюють за допомогою заслінки-відбивача 6. Вихрова камера 4 сумісно з регулювальною заслінкою 6 покращує організацію продуктовоповітряних потоків в робочій камері 2, чим сприяє підвищенню ефективності первинних ударів молотків, завантаженню сировини в робочу камеру і просіюванню продуктів подрібнення крізь решітну поверхню 3 в зарешітний простір 10. Із зарешітного простору продукти подрібнення видаляються з машини за допомогою відомих пристроїв. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюHammer mill
Автори англійськоюRevenko Ivan Ivanovych, Revenko Yulii Ivanovych
Назва патенту російськоюМолотковая дробилка
Автори російськоюРевенко Иван Иванович, Ревенко Юлий Иванович
