Формула / Реферат

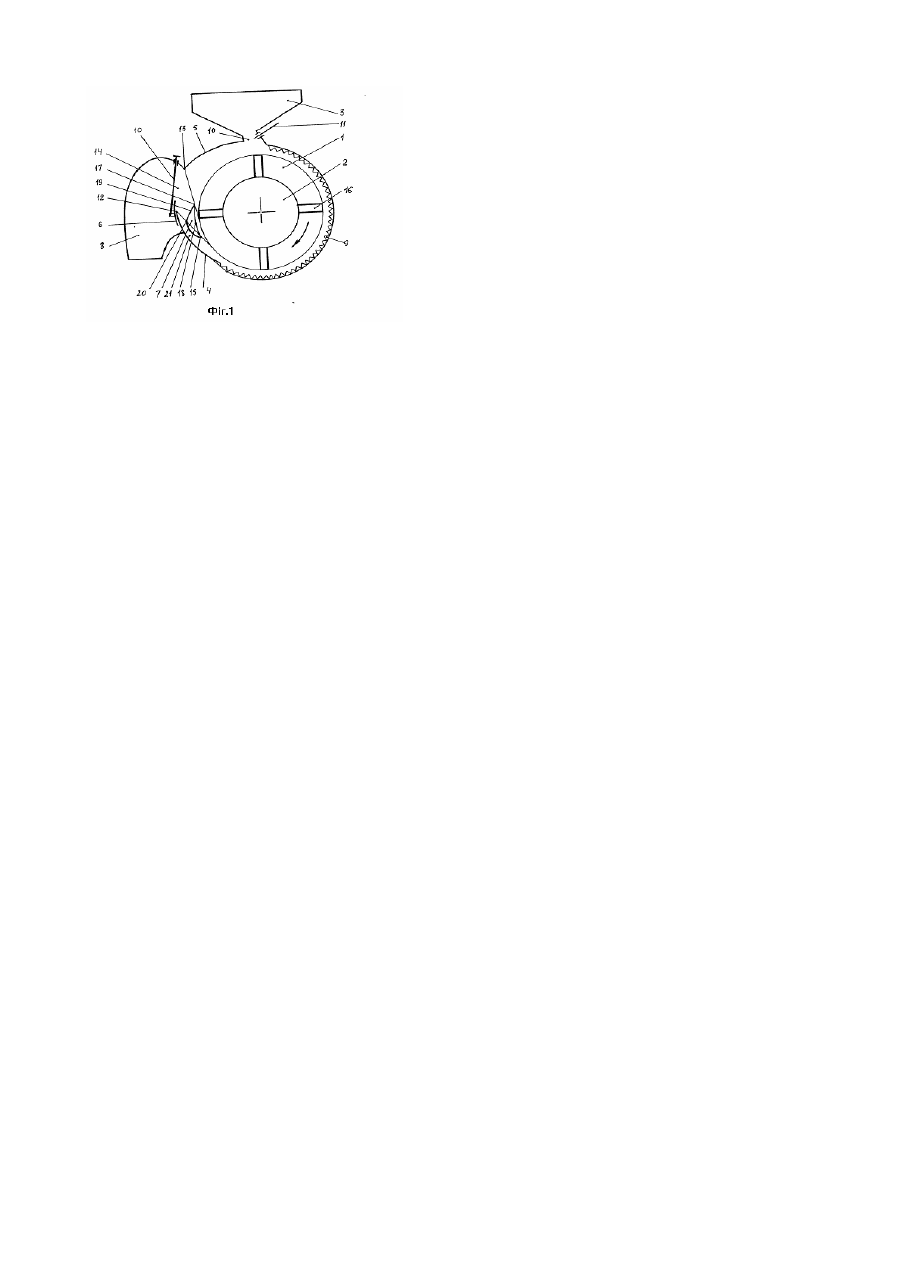

1. Молоткова дробарка сипучих матеріалів, що має бункер з завантажувальним патрубком, камеру подрібнення з ротором, приєднані до неї направляючу поверхню подрібненого продукту і поверхню зворотної подачі матеріалу, які утворюють між собою вікно, вивантажувальну горловину, регулювальний криволінійний дефлектор і перемичку, що знаходиться в просторі між зоною виходу подрібненого продукту із декової поверхні і зоною зворотної подачі недоподрібнених фракцій, яка відрізняється тим, що передня і задня кромки перемички знаходяться на дотичних, проведених з нижньої і верхньої кромок вікна до кола, яке описує кінець молотка.

2. Молоткова дробарка сипучих матеріалів по п. 1, яка відрізняється тим, що зовнішня стінка перемички на ділянці від її передньої кромки до пересічення з дотичною, проведеною з нижньої кромки вікна до кола обертання кінця молотка, утворює з направляючою поверхнею подрібненого продукту звужувальний канал.

Текст

Винахід відноситься до машинобудування, зокрема до машин для подрібнення зерна. Відомий пристрій для подрібнення сипучих матеріалів (а. с. 1731272 СССР, МКИВ 02С13/02. Устройство для измельчения сыпучих материалов/ А.В.Тимановский, С.Н.Чибис, А.Н.Пилипенко, В.М.Лозко, В.П.Трофимец, Л.Е.Файн, Ю.Я Колотов. - №4429885/13:4423495/13; заявлено 11.04.88; опубл. 07.05.92, Бюл. № 17. - 30с.), який має камеру подрібнення з ротором, бункер з завантажувальним патрубком, вивантажувальний пристрій і криволінійний регулювальний дефлектор. До камери подрібнення приєднані продуктовий і зворотній канали, які змонтовані зовні камери подрібнення. Стінки цих каналів з боку камери подрібнення з'єднані між собою, а з боку вивантажувальної горловини мають вікно, утворене кромками обох каналів. Проте таке рішення не забезпечує подачу повітря в радіальному напрямку як на ділянці руху подрібненого продукту по направляючій поверхні продуктового каналу, що не дозволяє сформувати стиснений потік матеріалу перед розподілом; так і в зоні відведення дрібних частинок через вікно в вивантажувальну горловину, що зменшує активність сепарації продуктів подрібнення. Внаслідок цього не досягається необхідна рівномірність кінцевого продукту. Крім того, на ви ході із зони подрібнення молотки можуть відкидати цілі зерна безпосередньо у вікно без їх направлення на повторне подрібнення. Винаходом ставиться завдання - покращити якість кінцевого продукту - подрібненого зерна шляхом одержання більш рівномірного фракційного складу продуктів помелу і запобігання потрапляння в нього цілих зерен. Поставлене завдання вирішується тим, що в молотковій дробарці сипучих матеріалів, яка має бункер з завантажувальним патрубком, камеру подрібнення з ротором, приєднані до неї направляючу поверхню подрібненого продукту і поверхню зворотної подачі матеріалу, які утворюють між собою вікно, вивантажувальну горловину, регулювальний криволінійний дефлектор і перемичку, що знаходиться в просторі між зоною виходу подрібненого продукту із декової поверхні і зоною зворотної подачі недоподрібнених фракцій, згідно винаходу передня і задня кромки перемички знаходяться на дотичних, проведених з нижньої і верхньої кромок вікна до кола, яке описує кінець молотка, а зовнішня стінка перемички на ділянці від її передньої кромки до пересічення з вказаною дотичною, проведеною з нижньої кромки вікна, утворює з направляючою поверхнею подрібненого продукту звужувальний канал. На фіг.1 зображена загальна схема дробарки. Молоткова дробарка сипучих матеріалів складається з камери подрібнення 1, молоткового ротора 2, зернового бункера 3, направляючої поверхні 4 продуктів подрібнення, поверхні 5 зворотної подачі недоподрібнених фракцій, регулювального дефлектора 6, перемички 7, осадочної камери 8. В камері подрібнення розміщені рифлені деки 9. Крайня, за напрямком руху кромка деки стикується з направляючою поверхнею 4. Зерновий бункер має завантажувальну горловину 10, в якій встановлена заслінка 11 для зміни величини подачі зерна в камеру подрібнення. Між крайньою кромкою 12 направляючої поверхні 4 і передньою кромкою 13 зворотної поверхні 5 знаходиться вивантажувальне вікно 14, що перекривається регулювальним дефлектором 6. Перемичка 7 встановлена так, що її передня кромка 15 знаходиться на дотичній, проведеній з кромки 12 поверхні 4 до кола, що описує кінець молотка 16 при обертанні ротора 2. Крайня кромка 17 перемички 7 знаходиться на дотичній, проведеній до кола обертання молотка із кромки 13 зворотної поверхні 5. Внутрішня стінка 18 перемички 7 виконана за циліндричною поверхнею, а частина зовнішньої стінки 19, на ділянці 15-20, утворює з направляючою поверхнею 4 канал 21, який звужується по ходу р уху матеріалу. Молоткова дробарка сипучих матеріалів працює так. Із зернового бункера матеріал віддозованим заслінкою 11 потоком через горловину 10 надходить в камеру 1, подрібнюється молотками 16 та об декову поверхню 9, а далі сходить на направляючу поверхню 4. Завдяки кривизні поверхні 4 та звуженню каналу 21 продуктовий потік ущільнюється, подрібнені частинки притискуються до направляючої поверхні, що сприяє покращенню умов розподілу продуктів подрібнення повітряним потоком. Цілі зерна, які відкидаються молотками за межами зони сходу основного потоку з дек, надходять на внутрішню стінку 18 і, маючи значну силу інерції, направляються від неї на зворотну поверхню 5, не потрапляючи у вивантажувальну горловину 14. Повітряний потік, створюваний молотками ротора за межами перемички 7, рухається в радіальномунапрямку між кромками 17 та 13, провіваючи продуктовий потік, що сходить з внутрішньої поверхні регулювального дефлектора 6. Відхилені повітряним потоком дрібні частинки потрапляють за межі передньої кромки 13 зворотної поверхні 5 і, переміщуючись по вивантажувальній горловині 8, виводяться з дробарки. Крупні частинки, які підлягають доподрібненню, поступають по праву сторону від кромки 13 і по зворотній поверхні 5 направляються на повторне подрібнення. Зміщенням заслінки 6 змінюється напрямок сходу продуктового потоку відносно кромки 13, що регулює крупність відведеного в вивантажувальну горловину продукту. Описане технічне рішення дозволяє отримувати кінцевий продукт більш однорідний, із зменшеною кількістю крупних фракцій і переподрібнених пиловидних частинок, що поряд із підвищенням якості також зменшує затрати енергії. Винахід може бути використаний в сільськогосподарському виробництві для переробки фуражного зерна.

Дивитися

Додаткова інформація

Назва патенту англійською

Hammer crusher for loose materials

Автори англійською

Pylypenko Oleksandr Mykolaiovych, Chybys Serhii Mykolaiovych

Назва патенту російською

Молотковая дробилка сыпучих материалов

Автори російською

Пилипенко Александр Николаевич, Чибис Сергей Николаевич

МПК / Мітки

МПК: B02C 13/02

Мітки: молоткова, дробарка, сипучих, матеріалів
