Молоткова дробарка

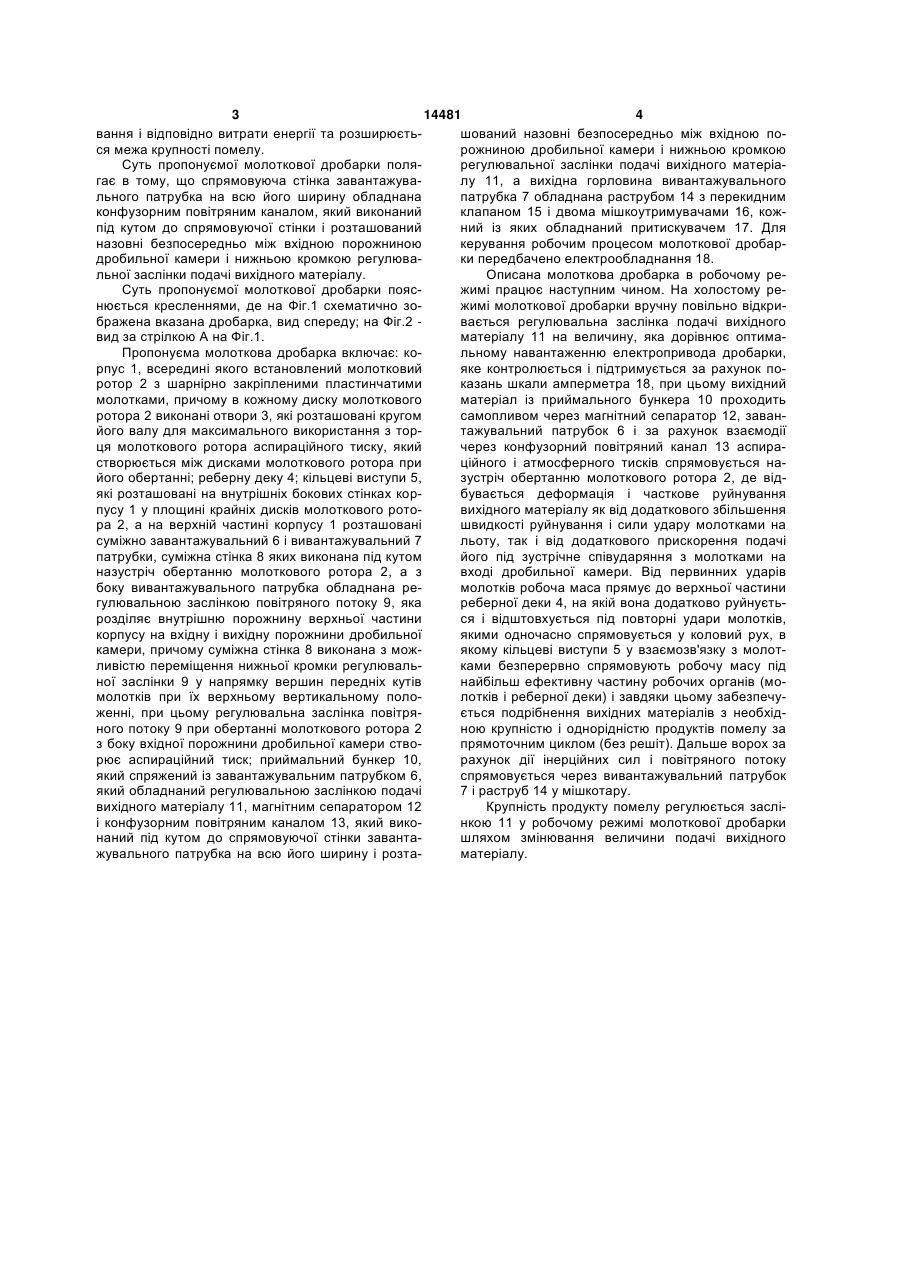

Молоткова дробарка, що містить корпус, всередині якого встановлений молотковий ротор, реберна дека і кільцеві виступи, які розташовані в площині крайніх дисків молоткового ротора, а на верхній частині корпуса виконані суміжно завантажувальний і вивантажувальний патрубки, суміжна стінка яких розташована під кутом назустріч обертанню молоткового ротора, причому суміжна стінка з боку вивантажувального патрубка обладнана 3 14481 4 вання і відповідно витрати енергії та розширюєтьшований назовні безпосередньо між вхідною пося межа крупності помелу. рожниною дробильної камери і нижньою кромкою Суть пропонуємої молоткової дробарки полярегулювальної заслінки подачі вихідного матеріагає в тому, що спрямовуюча стінка завантажувалу 11, а вихідна горловина вивантажувального льного патрубка на всю його ширину обладнана патрубка 7 обладнана раструбом 14 з перекидним конфузорним повітряним каналом, який виконаний клапаном 15 і двома мішкоутримувачами 16, кожпід кутом до спрямовуючої стінки і розташований ний із яких обладнаний притискувачем 17. Для назовні безпосередньо між вхідною порожниною керування робочим процесом молоткової дробардробильної камери і нижньою кромкою регулюваки передбачено електрообладнання 18. льної заслінки подачі вихідного матеріалу. Описана молоткова дробарка в робочому реСуть пропонуємої молоткової дробарки поясжимі працює наступним чином. На холостому ренюється кресленнями, де на Фіг.1 схематично зожимі молоткової дробарки вручну повільно відкрибражена вказана дробарка, вид спереду; на Фіг.2 вається регулювальна заслінка подачі вихідного вид за стрілкою А на Фіг.1. матеріалу 11 на величину, яка дорівнює оптимаПропонуєма молоткова дробарка включає: кольному навантаженню електропривода дробарки, рпус 1, всередині якого встановлений молотковий яке контролюється і підтримується за рахунок поротор 2 з шарнірно закріпленими пластинчатими казань шкали амперметра 18, при цьому вихідний молотками, причому в кожному диску молоткового матеріал із приймального бункера 10 проходить ротора 2 виконані отвори 3, які розташовані кругом самопливом через магнітний сепаратор 12, заванйого валу для максимального використання з тортажувальний патрубок 6 і за рахунок взаємодії ця молоткового ротора аспираційного тиску, який через конфузорний повітряний канал 13 аспирастворюється між дисками молоткового ротора при ційного і атмосферного тисків спрямовується найого обертанні; реберну деку 4; кільцеві виступи 5, зустріч обертанню молоткового ротора 2, де відякі розташовані на внутрішніх бокових стінках корбувається деформація і часткове руйнування пусу 1 у площині крайніх дисків молоткового ротовихідного матеріалу як від додаткового збільшення ра 2, а на верхній частині корпусу 1 розташовані швидкості руйнування і сили удару молотками на суміжно завантажувальний 6 і вивантажувальний 7 льоту, так і від додаткового прискорення подачі патрубки, суміжна стінка 8 яких виконана під кутом його під зустрічне співударяння з молотками на назустріч обертанню молоткового ротора 2, а з вході дробильної камери. Від первинних ударів боку вивантажувального патрубка обладнана ремолотків робоча маса прямує до верхньої частини гулювальною заслінкою повітряного потоку 9, яка реберної деки 4, на якій вона додатково руйнуєтьрозділяє внутрішню порожнину верхньої частини ся і відштовхується під повторні удари молотків, корпусу на вхідну і вихідну порожнини дробильної якими одночасно спрямовується у коловий рух, в камери, причому суміжна стінка 8 виконана з можякому кільцеві виступи 5 у взаємозв'язку з молотливістю переміщення нижньої кромки регулювальками безперервно спрямовують робочу масу під ної заслінки 9 у напрямку вершин передніх кутів найбільш ефективну частину робочих органів (момолотків при їх верхньому вертикальному пололотків і реберної деки) і завдяки цьому забезпечуженні, при цьому регулювальна заслінка повітряється подрібнення вихідних матеріалів з необхідного потоку 9 при обертанні молоткового ротора 2 ною крупністю і однорідністю продуктів помелу за з боку вхідної порожнини дробильної камери ствопрямоточним циклом (без решіт). Дальше ворох за рює аспираційний тиск; приймальний бункер 10, рахунок дії інерційних сил і повітряного потоку який спряжений із завантажувальним патрубком 6, спрямовується через вивантажувальний патрубок який обладнаний регулювальною заслінкою подачі 7 і раструб 14 у мішкотару. вихідного матеріалу 11, магнітним сепаратором 12 Крупність продукту помелу регулюється засліі конфузорним повітряним каналом 13, який виконкою 11 у робочому режимі молоткової дробарки наний під кутом до спрямовуючої стінки заванташляхом змінювання величини подачі вихідного жувального патрубка на всю його ширину і розтаматеріалу. 5 Комп’ютерна верстка Л.Литвиненко 14481 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
