Висівний апарат

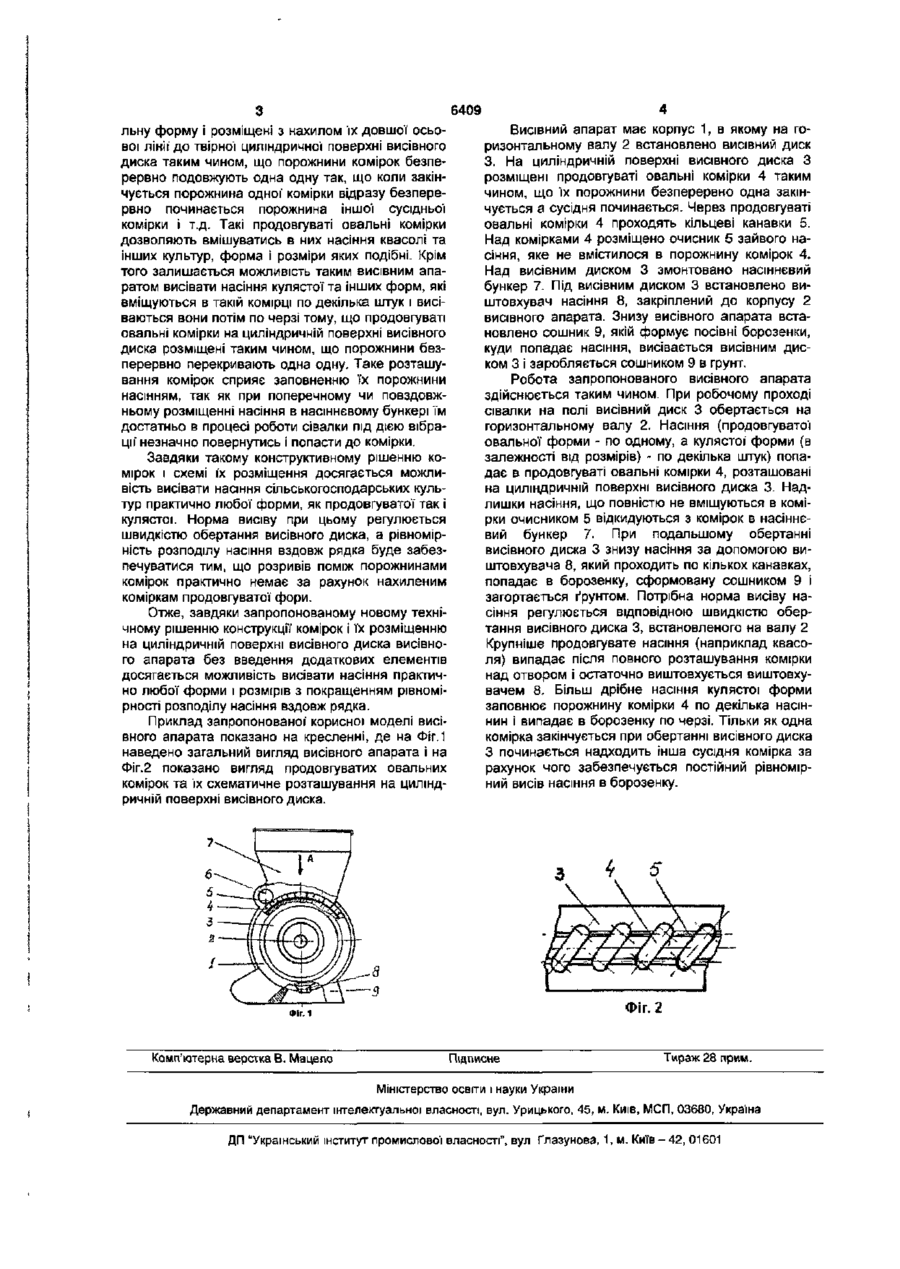

Висівний апарат, який має корпус, на горизонтальному валу якого встановлено висівний диск, циліндрична поверхня якого має комірки для насіння, через які проходять кільцеві канавки, в яких знизу висівного диска входять закріплені до корпусу висівного апарата виштовхувачі насіння, який відрізняється тим, що комірки мають продовгувату овальну форму і розміщені з нахилом їх довшої осьової лінії до твірної циліндричної поверхні висівного диска таким чином, що порожнини комірок продовжують одна одну. Корисна модель відноситься до сільськогосподарського машинобудування, зокрема до знарядь для сівби сільськогосподарських культур і може бути використана в фермерських господарствах. Відомі висівні апарати [Ас. №36344 СРСР МПК А01С7/04, А.с. №948313 СРСР МПК А01С7/04]. Вони призначаються для точного посіву насіння сільськогосподарських культур і мають корпус, в якому на горизонтальному валу встановлено вертикальний висівний диск, циліндрична поверхня якого має циліндричні комірки, через які проходять кільцеві канавки. Знизу висівного диска встановлені виштовхувачі насіння, що входять в кільцеві канавки і закріплені до корпусу висівного апарата. Над висівним диском змонтовано насіннєвий бункер. Ці висівні апарати пристосовані для висіву насіння кулястої' або подібної' до неї форми відносно малих розмірів. Такими висівними апаратами неможливо висівати насіння, яке має квасолевидну, еліпсовидну чи сочевицеобразну форму. Насіння таких культур як квасоля, кавуни, рицина мають таку форму, що в циліндричній комірці вони не вміщуються, а відповідно таким висівним апаратом висівати ці культури неможливо. Крім того рівномірність висіву насіння таким висівним апаратом не завжди задовільна. Найближчим аналогом (прототип) прийнято відомий висівний апарат [А.с. №784823 СРСР, МПК А01С7/04], який має корпус, в якому на горизонтальному валу встановлено вертикальний ви сівний диск, циліндрична поверхня якого має циліндричні комірки, через які проходять кільцеві канавки. Знизу висівного диска встановлені виштовхувачі насіння, які входять в кільцеві канавки і закріплені до корпусу висівного апарата. Над висівним диском змонтовано насіннєвий бункер. У вертикального ВИСІВНОГО диска циліндричні комірки розміщені у декілька рядків. Однак таким висівним апаратом здійснювати висів насіння квасолевидної, овальної та інших подібних зовнішніх форм неможливо, рівномірність розподілу насіння вздовж рядка недостатня. Задача корисної моделі є висівний апарат, в якому завдяки новій формі комірок та іншої схеми їх розташування досягається можливість висіву квасолевидної' та інших подібних зовнішніх форм, а також покращення рівномірності розподілу насіння вздовж рядка. Крім того залишається можливість висівати насіння кулястої форми, тобто те, що висівається висівним апаратом з циліндричними комірками Вирішення цієї задачі полягає в тому, що порожнина комірок практично безперервна, тобто порожнини окремих сусідніх комірок перекривають одна одну. Задача вирішується завдяки тому, що висівний апарат має корпус, на горизонтальному валу якого встановлено вертикальний висівний диск, циліндрична поверхня якого має циліндричні комірки, через які проходять кільцеві канавки, в яких знизу висівного диска входять закріплені до корпусу висівного апарата виштовхувані насіння, які відрізняються тим, що комірки мають продовгувату ова О) о CD О) 6409 льну форму і розміщені з нахилом їх довшої осьової лінії'до твірної циліндричної поверхні висівного диска таким чином, що порожнини комірок безперервно подовжують одна одну так, що коли закінчується порожнина одної' комірки відразу безперервно починається порожнина іншої сусідньої комірки і т.д. Такі продовгуваті овальні комірки дозволяють вмішуватись в них насіння квасолі та інших культур, форма і розміри яких подібні. Крім того залишається можливість таким висівним апаратом висівати насіння кулястої та інших форм, які вміщуються в такій комірці по декілька штук і висіваються вони потім по черзі тому, що продовгуваті овальні комірки на циліндричній поверхні висівного диска розміщені таким чином, що порожнини безперервно перекривають одна одну. Таке розташування комірок сприяє заповненню їх порожнини насінням, так як при поперечному чи повздовжньому розміщенні насіння в насіннєвому бункері їм достатньо в процесі роботи сівалки під дією вібрації' незначно повернутись і попасти до комірки. Завдяки такому конструктивному рішенню комірок і схемі їх розміщення досягається можливість висівати насіння сільськогосподарських культур практично любої форми, як продовгуватої так і кулястої. Норма висіву при цьому регулюється швидкістю обертання висівного диска, а рівномірність розподілу насіння вздовж рядка буде забезпечуватися тим, що розривів поміж порожнинами комірок практично немає за рахунок нахиленим коміркам продовгуватої фори. Отже, завдяки запропонованому новому технічному рішенню конструкції комірок і їх розміщенню на циліндричній поверхні висівного диска висівного апарата без введення додаткових елементів досягається можливість висівати насіння практично любої форми і розмірів з покращенням рівномірності розподілу насіння вздовж рядка. Приклад запропонованої корисної моделі висівного апарата показано на кресленні, де на ФІг.1 наведено загальний вигляд висівного апарата і на Фіг.2 показано вигляд продовгуватих овальних комірок та їх схематичне розташування на циліндричній поверхні висівного диска. Висівний апарат має корпус 1, в якому на горизонтальному валу 2 встановлено висівний диск 3. На циліндричній поверхні висівного диска З розміщені продовгуваті овальні комірки 4 таким чином, що їх порожнини безперервно одна закінчується а сусідня починається. Через продовгуваті овальні комірки 4 проходять кільцеві канавки 5. Над комірками 4 розміщено очисник 5 зайвого насіння, яке не вмістилося в порожнину комірок 4. Над висівним диском 3 змонтовано насіннєвий бункер 7. Під висівним диском 3 встановлено виштовхувач насіння 8, закріплений до корпусу 2 висівного апарата. Знизу висівного апарата встановлено сошник 9, якій формує посівні борозенки, куди попадає насіння, висівається висівним диском З і заробляється сошником 9 в грунт. Робота запропонованого висівного апарата здійснюється таким чином. При робочому проході сівалки на полі висівний диск 3 обертається на горизонтальному валу 2. Насіння (продовгуватої овальної форми - по одному, а кулястої форми (в залежності від розмірів) - по декілька штук) попадає в продовгуваті овальні комірки 4, розташовані на циліндричній поверхні висівного диска 3. Надлишки насіння, що повністю не вміщуються в комірки очисником 5 відкидуються з комірок в насіннєвий бункер 7. При подальшому обертанні висівного диска 3 знизу насіння за допомогою виштовхувача 8, який проходить по кількох канавках, попадає в борозенку, сформовану сошником 9 і загортається ґрунтом. Потрібна норма висіву насіння регулюється відповідною швидкістю обертання висівного диска 3, встановленого на валу 2 Крупніше продовгувате насіння (наприклад квасоля) випадає після повного розташування комірки нал отвором і остаточно виштовхується виштовхувачем 8. Більш дрібне насіння кулястої форми заповнює порожнину комірки 4 по декілька насіннин і випадає в борозенку по черзі. Тільки як одна комірка закінчується при обертанні висівного диска З починається надходить інша сусідня комірка за рахунок чого забезпечується постійний рівномірний висів насіння в борозенку. \ \ \ Фіг.2 Комп'ютерна верстка В. Мацело Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м. Київ-42, 01601
