Пристрій для зчитування двійкової інформації

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 64119

Опубліковано: 25.10.2011

Автор: Смірний Михайло Федорович

Завантажити PDF файл.

Формула / Реферат

Текст

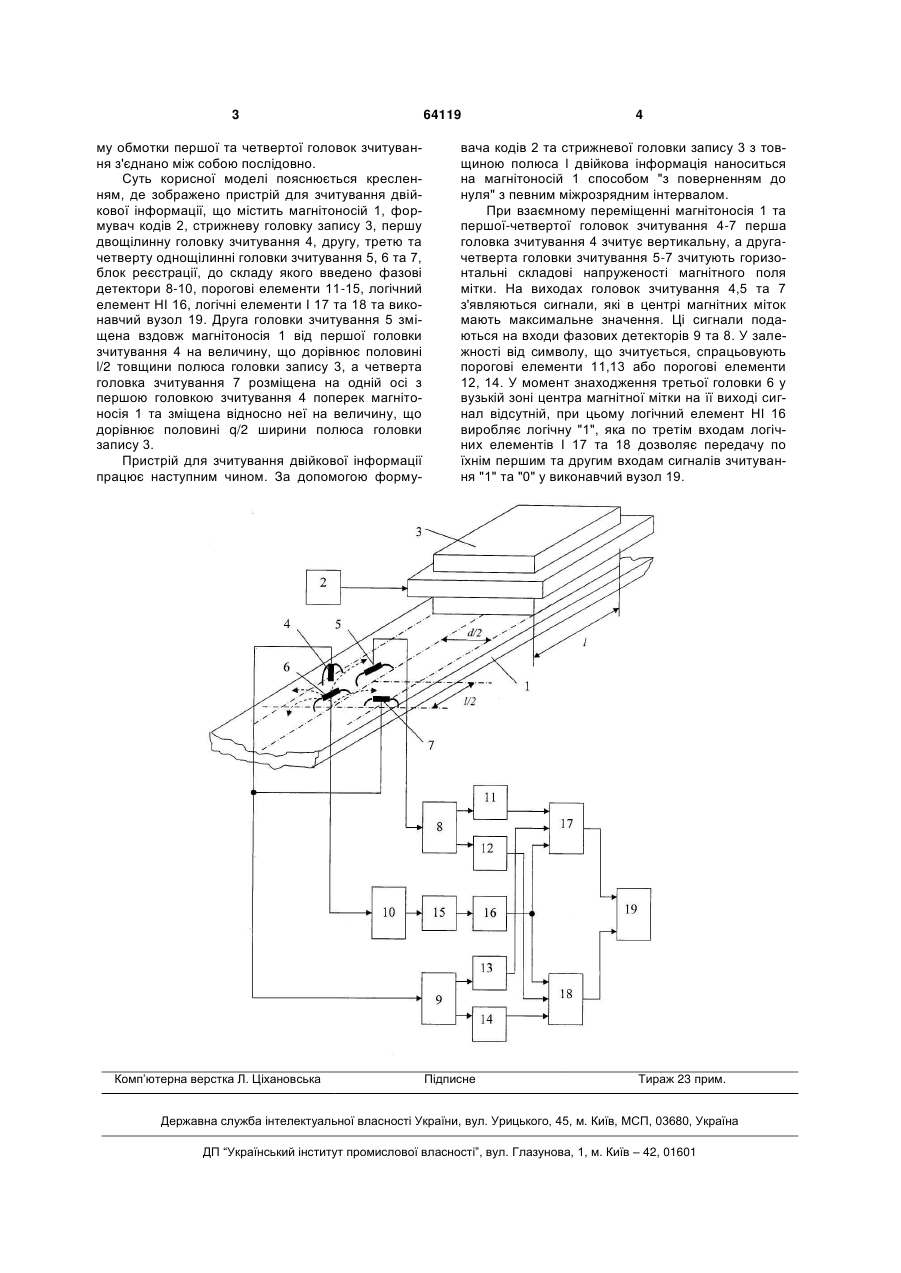

Пристрій для зчитування двійкової інформації, що містить елемент запису, виконаний у вигляді головки запису, з'єднаної з виходом формувача кодів, два елементи зчитування, виконані у вигляді головок зчитування, виходи яких підключені до відповідних входів блока реєстрації, причому перша головка зчитування виконана двощілинною, 3 му обмотки першої та четвертої головок зчитування з'єднано між собою послідовно. Суть корисної моделі пояснюється кресленням, де зображено пристрій для зчитування двійкової інформації, що містить магнітоносій 1, формувач кодів 2, стрижневу головку запису 3, першу двощілинну головку зчитування 4, другу, третю та четверту однощілинні головки зчитування 5, 6 та 7, блок реєстрації, до складу якого введено фазові детектори 8-10, порогові елементи 11-15, логічний елемент НІ 16, логічні елементи І 17 та 18 та виконавчий вузол 19. Друга головки зчитування 5 зміщена вздовж магнітоносія 1 від першої головки зчитування 4 на величину, що дорівнює половині l/2 товщини полюса головки запису 3, а четверта головка зчитування 7 розміщена на одній осі з першою головкою зчитування 4 поперек магнітоносія 1 та зміщена відносно неї на величину, що дорівнює половині q/2 ширини полюса головки запису 3. Пристрій для зчитування двійкової інформації працює наступним чином. За допомогою форму Комп’ютерна верстка Л. Ціхановська 64119 4 вача кодів 2 та стрижневої головки запису 3 з товщиною полюса l двійкова інформація наноситься на магнітоносій 1 способом "з поверненням до нуля" з певним міжрозрядним інтервалом. При взаємному переміщенні магнітоносія 1 та першої-четвертої головок зчитування 4-7 перша головка зчитування 4 зчитує вертикальну, а другачетверта головки зчитування 5-7 зчитують горизонтальні складові напруженості магнітного поля мітки. На виходах головок зчитування 4,5 та 7 з'являються сигнали, які в центрі магнітних міток мають максимальне значення. Ці сигнали подаються на входи фазових детекторів 9 та 8. У залежності від символу, що зчитується, спрацьовують порогові елементи 11,13 або порогові елементи 12, 14. У момент знаходження третьої головки 6 у вузькій зоні центра магнітної мітки на її виході сигнал відсутній, при цьому логічний елемент НІ 16 виробляє логічну "1", яка по третім входам логічних елементів І 17 та 18 дозволяє передачу по їхнім першим та другим входам сигналів зчитування "1" та "0" у виконавчий вузол 19. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Binary data readout device

Автори англійською

Smyrnyi Mykhailo Fedorovych

Назва патенту російською

Устройство для считывания двоичной информации

Автори російською

Смирный Михаил Федорович

МПК / Мітки

МПК: G06K 7/08

Мітки: інформації, зчитування, пристрій, двійкової
