Пристрій для зчитування двійкової інформації
Формула / Реферат
Пристрій для зчитування двійкової інформації, що містить елемент запису, виконаний у вигляді головки запису, з'єднаної з виходом формувача кодів, два елементи зчитування, виконані у вигляді головок зчитування, виходи яких підключені до відповідних входів блока реєстрації, причому перша головка зчитування виконана двощілинною, друга головка зчитування виконана однощілинною та зміщена відносно першої головки зчитування по осі вздовж носія інформації на величину, що дорівнює половині товщини полюса головки запису, який відрізняється тим, що у пристрої розташовано додаткову третю головку зчитування, виконану однощілинною та розміщену співвісно з першою головкою зчитування.
Текст

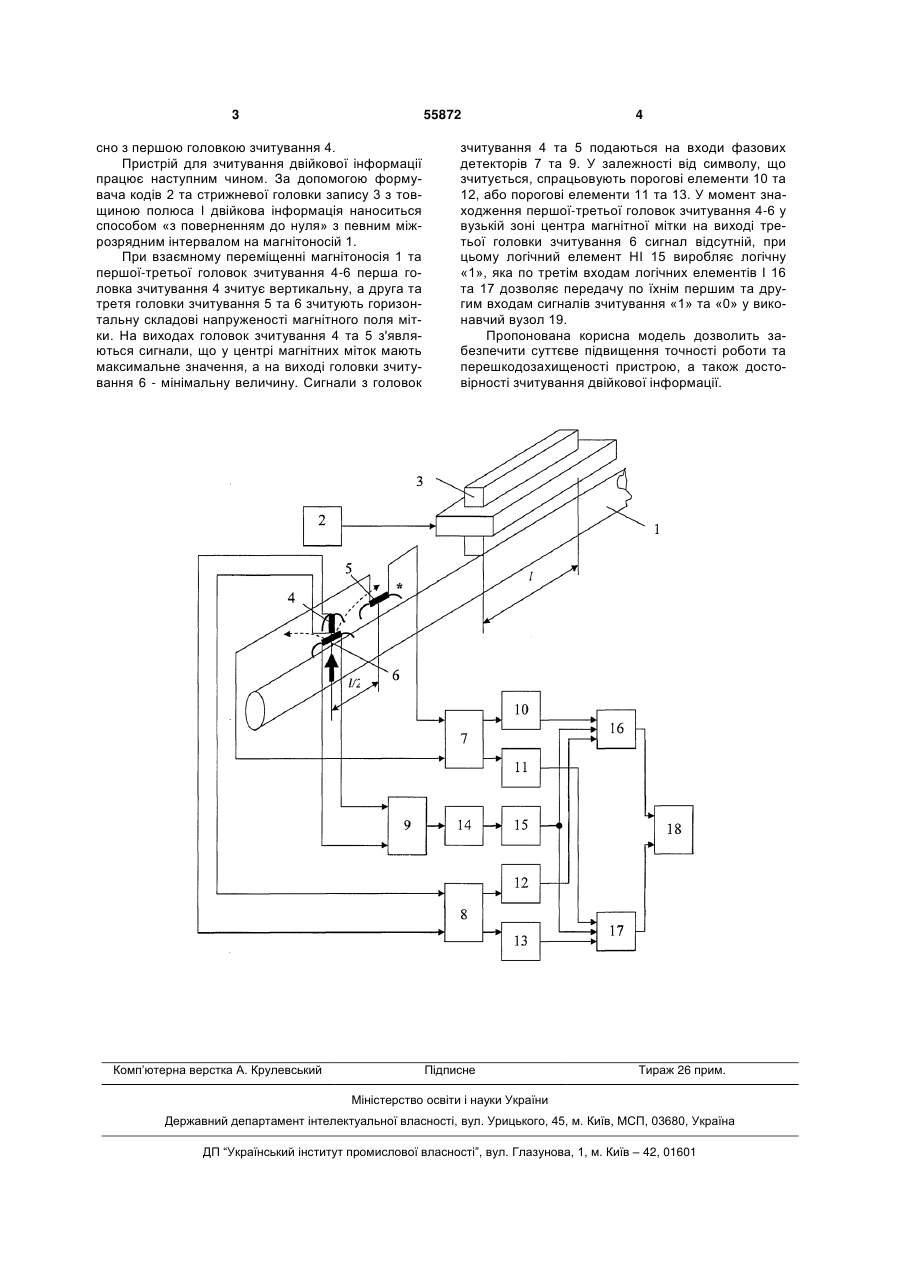

Пристрій для зчитування двійкової інформації, що містить елемент запису, виконаний у вигляді головки запису, з'єднаної з виходом формувача кодів, два елементи зчитування, виконані у вигляді 3 55872 сно з першою головкою зчитування 4. Пристрій для зчитування двійкової інформації працює наступним чином. За допомогою формувача кодів 2 та стрижневої головки запису 3 з товщиною полюса І двійкова інформація наноситься способом «з поверненням до нуля» з певним міжрозрядним інтервалом на магнітоносій 1. При взаємному переміщенні магнітоносія 1 та першої-третьої головок зчитування 4-6 перша головка зчитування 4 зчитує вертикальну, а друга та третя головки зчитування 5 та 6 зчитують горизонтальну складові напруженості магнітного поля мітки. На виходах головок зчитування 4 та 5 з'являються сигнали, що у центрі магнітних міток мають максимальне значення, а на виході головки зчитування 6 - мінімальну величину. Сигнали з головок Комп’ютерна верстка А. Крулевський 4 зчитування 4 та 5 подаються на входи фазових детекторів 7 та 9. У залежності від символу, що зчитується, спрацьовують порогові елементи 10 та 12, або порогові елементи 11 та 13. У момент знаходження першої-третьої головок зчитування 4-6 у вузькій зоні центра магнітної мітки на виході третьої головки зчитування 6 сигнал відсутній, при цьому логічний елемент НІ 15 виробляє логічну «1», яка по третім входам логічних елементів І 16 та 17 дозволяє передачу по їхнім першим та другим входам сигналів зчитування «1» та «0» у виконавчий вузол 19. Пропонована корисна модель дозволить забезпечити суттєве підвищення точності роботи та перешкодозахищеності пристрою, а також достовірності зчитування двійкової інформації. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюBinary data reader
Автори англійськоюSmyrnyi Mykhailo Fedorovych
Назва патенту російськоюУстройство для считывания двоичной информации
Автори російськоюСмирный Михаил Федорович
МПК / Мітки
МПК: G06K 7/08
Мітки: пристрій, зчитування, інформації, двійкової
