Відстійник
Номер патенту: 43386
Опубліковано: 17.12.2001
Автори: Вербицький Григорій Павлович, Юрков Віталій Євгенович, Юрков Євген Вікторович, Терновцев Віталій Омелянович
Формула / Реферат

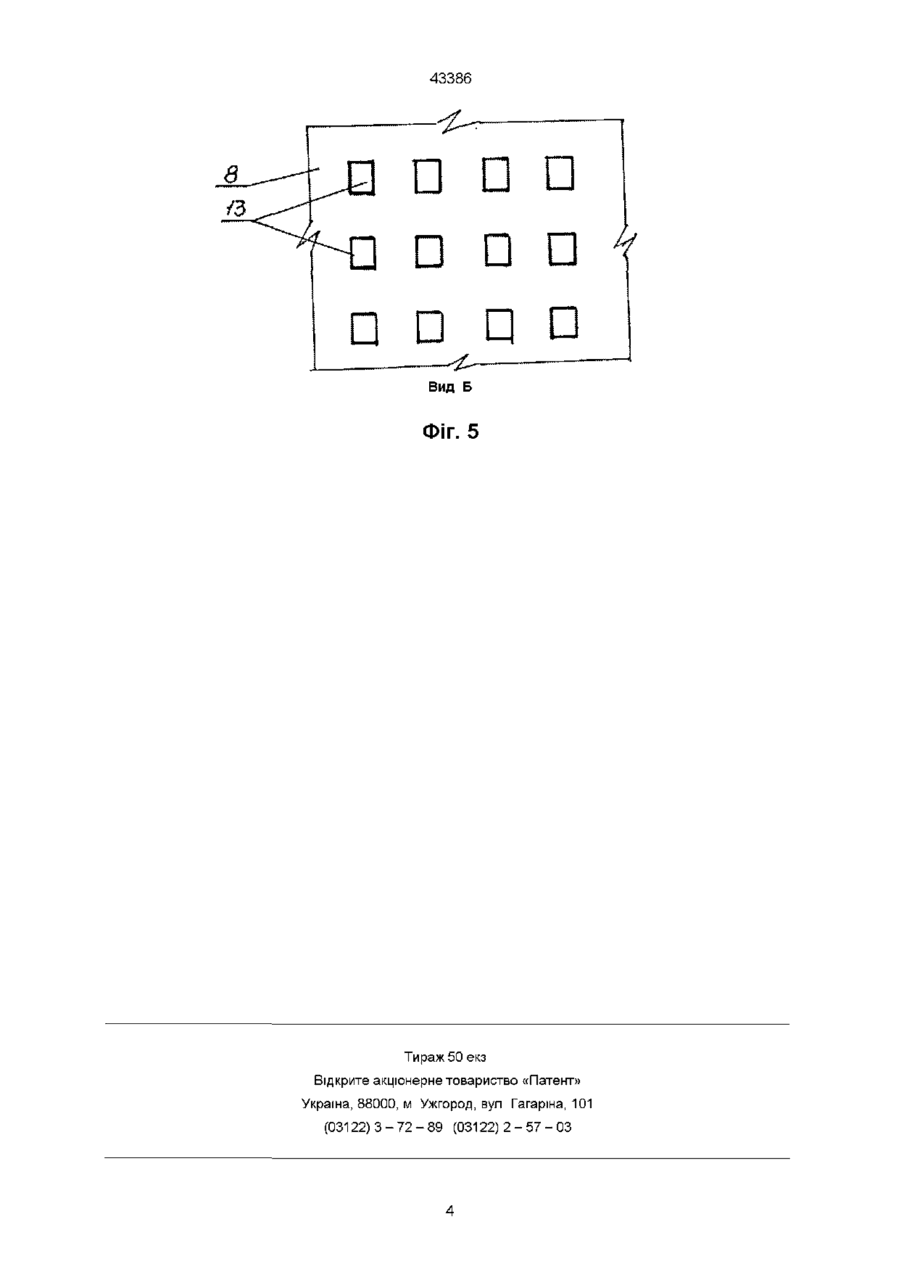

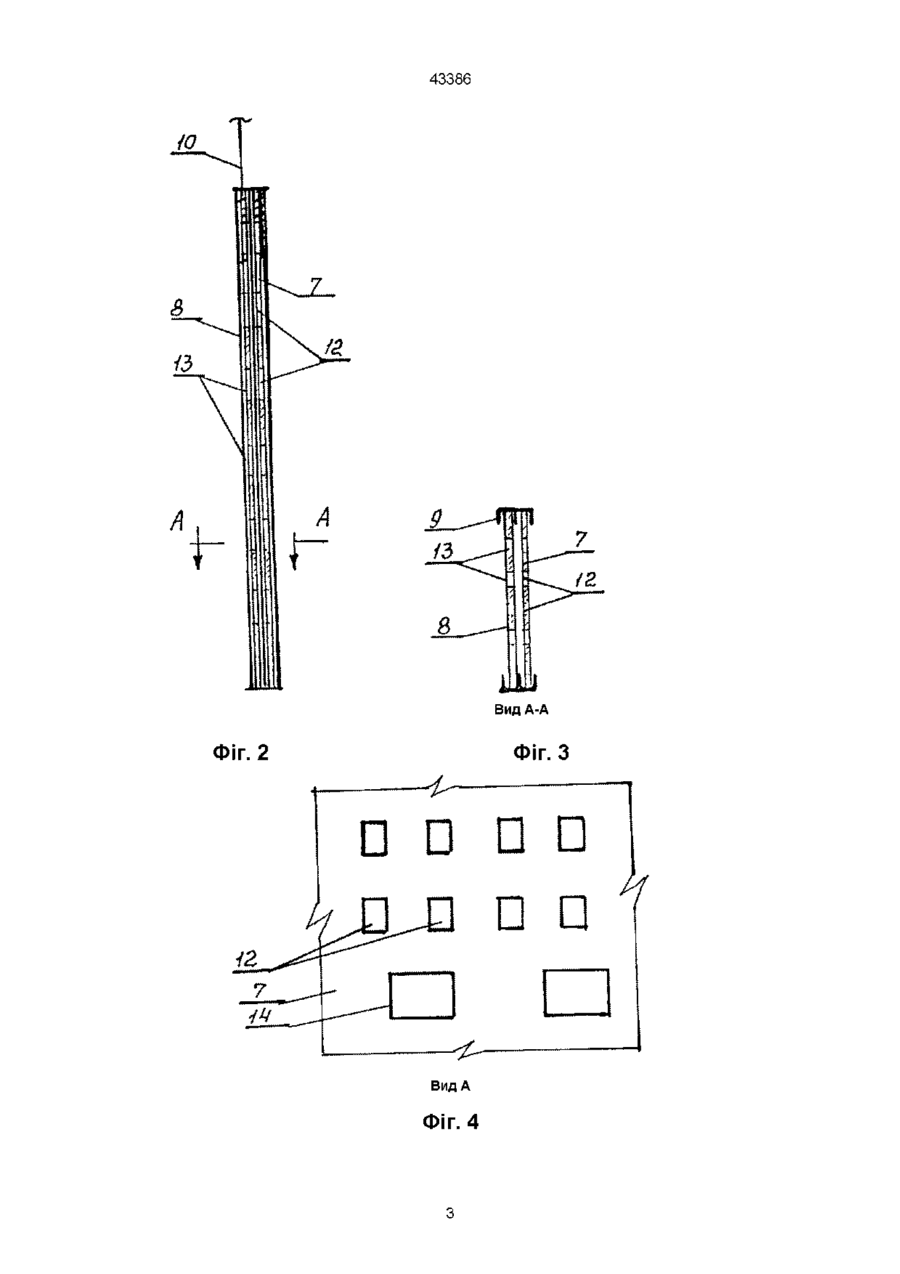

Відстійник, що містить в собі корпус з подавальним трубопроводом вихідної води, трубопровід для видалення осаду, розподільну перегородку, збірний лоток з трубопроводом просвітленої рідини, який відрізняється тим, що в корпусі жорстко встановлені поперечні вертикальні перфоровані перегородки, які виконані в нижній частині з прямокутними вікнами, обладнані рухливими перфорованими елементами, встановленими в напрямним з можливістю вертикального переміщення, отвори перегородок та елементів розміщені співвісно з можливістю їх суміщення з розташованими на одному рівні рівними основами, а перед збірним лотком встановлено тонкошаровий модуль з похилими елементами, причому сумарна площа вікон в перегородках складає 5-7% від їх загальної площі, при цьому елементи встановлені з кроком l = 2,5¸3 Н, де Н - висота корпусу.
Текст

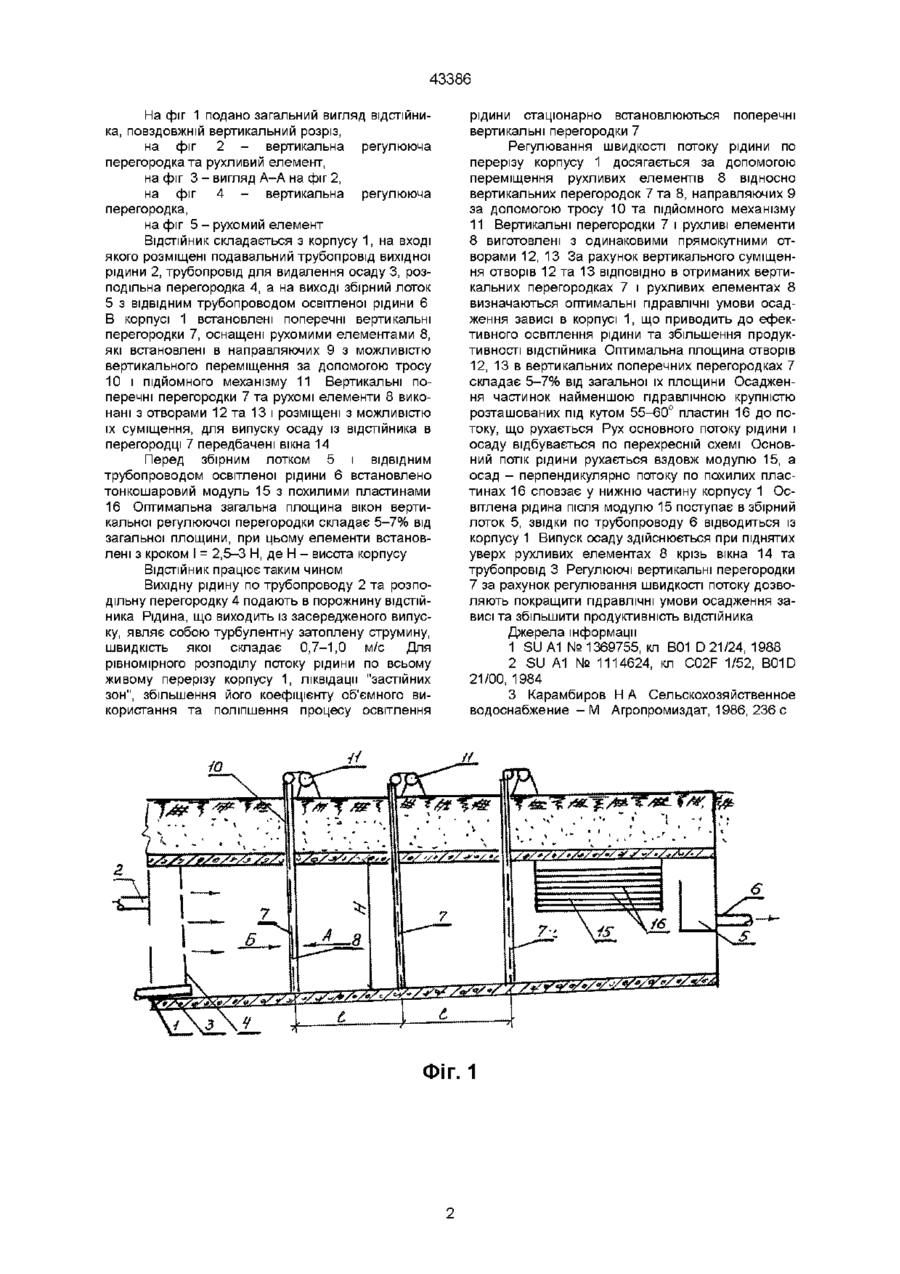

ВІДСТІЙНИК, ЩО МІСТИТЬ В собі корпус з подава льним трубопроводом вихідної води, трубопровід для видалення осаду, розподільну перегородку, Запропонований винахід відноситься до пристроїв, які використовуються для очистки природних та стічних вод та можуть бути використані у техніці очистки природних та стічних вод на комунальних, промислових, сільскогосподарських водопроводах та каналізаційних очисних спорудах Є ВІДОМОСТІ про ВІДСТІЙНИК, що має такі скла дові частини корпус, підводний та відводний лотки, закріплені на протилежних стінках корпусу, розподільчий лоток вихідної води та збірний лоток освітленої води, систему виділення осаду із збірним приямком, рівномірно розміщених по довжині відстійника перфорованих труб (1) Є ВІДОМОСТІ про поличний ВІДСТІЙНИК, що ск ладається з корпусу з днищем, тонкошарових блоків, встановлених з зазором один від одного вздовж поздовжньої осі корпусу, вертикальних поперечних перегородок, розміщених в зазорі між блоками, вузол вводу вихідної суспензії та вузлів відводу розділених компонентів (2) Найбільш близьким аналогом за технічною сутністю і досягаемому результату при його використанні є ВІДСТІЙНИК, який складається з корпусу, вхідного та вихідного трубопроводів, приямка, випускної труби для виділення осаду, встановлених на вході та виході дірчастих розподільчих перегородок та вентиляційних труб (3) Недоліком відомого рішення є те, що встановлені на вході та виході з відстійника розподільчі Зоя збірний лоток з трубопроводом просвітленої рідини, який відрізняється тим, що в корпусі жорстко встановлені поперечні вертикальні перфоровані перегородки, які виконані в нижній частині з прямокутними вікнами, обладнані рухливими перфорованими елементами, встановленими в напрямних з можливістю вертикального переміщення, отвори перегородок та елементів розміщені СПІВВІсно з можливістю їх суміщення з розташованими на одному рівні рівними основами, а перед збірним лотком встановлено тонкошаровий модуль з похилими елементами, причому сумарна площа вікон в перегородках складає 5-7% від їх загальної площі, при цьому елементи встановлені з кроком І = 2,5-ьЗ Н, де Н - висота корпусу перегородки не забезпечують рівномірного розподілення швидкості потоку у відстійнику, збільшення коефіцієнту об'ємного використання і тим самим не інтенсифікують у цьому процесі осадження зависі В основу винаходу поставлена задача зробити таку конструкцію відстійника, в якому за рахунок регулювання швидкості руху потоку збільшується ефективність освітлення рідини і підвищується його продуктивність Поставлена задача досягається тим, що у відстійнику, який має в собі корпус з подавальним трубопроводом вихідної води, трубопровід для видалення осаду, розподільчу перегородку, збірний лоток з трубопроводом освітленої рідини, згідно цього винаходу, в корпусі жорстко встановлені поперечні, вертикальні перфоровані перегородки, виконані в нижній частині з прямокутними вікнами, обладнані рухливими перфорованими елементами, встановленими в напрямляючих з можливістю вертикального переміщення, отвори перегородок та елементів розміщені СПІВВІСНО з можливістю їх суміщення з розташованими на одному рівні рівними основами, а перед збірним лотком установлено тонкошаровий модуль з похилими елементами, причому оптимальна сумарна площина вікон в перегородках складає 5-7% від їх загальної площини, при цьому елементи встановлені з кроком І = 2,5-3 Н, де Н - висота корпусу О (О 00 со го 43386 На фіг 1 подано загальний вигляд відстійника, повздовжній вертикальний розріз, на фіг 2 - вертикальна регулююча перегородка та рухливий елемент, на фіг 3 - вигляд А-А на фіг 2, на фіг 4 - вертикальна регулююча перегородка, на фіг 5 - рухомий елемент ВІДСТІЙНИК складається з корпусу 1, на вході якого розміщені подавальний трубопровід вихідної рідини 2, трубопровід для видалення осаду 3, розподільна перегородка 4, а на виході збірний лоток 5 з ВІДВІДНИМ трубопроводом освітленої рідини 6 В корпусі 1 встановлені поперечні вертикальні перегородки 7, оснащені рухомими елементами 8, які встановлені в направляючих 9 з можливістю вертикального переміщення за допомогою тросу 10 і підйомного механізму 11 Вертикальні поперечні перегородки 7 та рухомі елементи 8 виконані з отворами 12 та 13 і розміщені з можливістю їх суміщення, для випуску осаду із відстійника в перегородці 7 передбачені вікна 14 Перед збірним лотком 5 і ВІДВІДНИМ трубопроводом освітленої рідини 6 встановлено тонкошаровий модуль 15 з похилими пластинами 16 Оптимальна загальна площина вікон вертикальної регулюючої перегородки складає 5-7% від загальної площини, при цьому елементи встановлені з кроком І = 2,5-3 Н, де Н - висота корпусу ВІДСТІЙНИК працює таким чином Вихідну рідину по трубопроводу 2 та розподільну перегородку 4 подають в порожнину відстійника Рідина, що виходить із засередженого випуску, являє собою турбулентну затоплену струмину, швидкість якої складає 0,7-1,0 м/с Для рівномірного розподілу потоку рідини по всьому живому перерізу корпусу 1, ліквідації "застійних зон", збільшення його коефіцієнту об'ємного використання та поліпшення процесу освітлення рідини стаціонарно встановлюються поперечні вертикальні перегородки 7 Регулювання швидкості потоку рідини по перерізу корпусу 1 досягається за допомогою переміщення рухливих елементів 8 відносно вертикальних перегородок 7 та 8, направляючих 9 за допомогою тросу 10 та підйомного механізму 11 Вертикальні перегородки 7 і рухливі елементи 8 виготовлені з одинаковими прямокутними отворами 12, 13 За рахунок вертикального суміщення отворів 12 та 13 ВІДПОВІДНО В отриманих вертикальних перегородках 7 і рухливих елементах 8 визначаються оптимальні гідравлічні умови осадження зависі в корпусі 1, що приводить до ефективного освітлення рідини та збільшення продуктивності відстійника Оптимальна площина отворів 12, 13 в вертикальних поперечних перегородках 7 складає 5-7% від загальної їх площини Осадження частинок найменшою гідравлічною крупністю розташованих під кутом 55-60° пластин 16 до потоку, що рухається Рух основного потоку рідини і осаду відбувається по перехресній схемі Основний потік рідини рухається вздовж модулю 15, а осад - перпендикулярно потоку по похилих пластинах 16 сповзає у нижню частину корпусу 1 Освітлена рідина після модулю 15 поступає в збірний лоток 5, звідки по трубопроводу 6 відводиться із корпусу 1 Випуск осаду здійснюється при піднятих уверх рухливих елементах 8 крізь вікна 14 та трубопровід 3 Регулюючі вертикальні перегородки 7 за рахунок регулювання швидкості потоку дозволяють покращити гідравлічні умови осадження зависі та збільшити продуктивність відстійника Джерела інформації 1 SU А1 № 1369755, кл В01 D 21/24, 1988 2 SU A1 № 1114624, кл C02F 1/52, B01D 21/00, 1984 3 Карамбиров Н А Сельскохозяйственное водоснабжение - М Агропромиздат, 1986, 236 с 'і.. Ш ... а ^ і '.:••- &•»») ФІГ. 1 т 43386 ю А Фіг. 2 D ВидА Фіг. 4 D Вид Б Фіг. 5 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3 к 43386
ДивитисяДодаткова інформація
Автори англійськоюYurkov Yevhen Viktorovych, Ternovtsev Vitalii Omelianovych, Yurkov Vitalii Yevhenovych
Автори російськоюЮрков Евгений Викторович, Терновцев Виталий Емельянович, Юрков Виталий Евгеньевич
МПК / Мітки
МПК: B01D 21/24, B01D 21/00
Мітки: відстійник
