Радіальний відстійник для відстоювання міських стічних вод

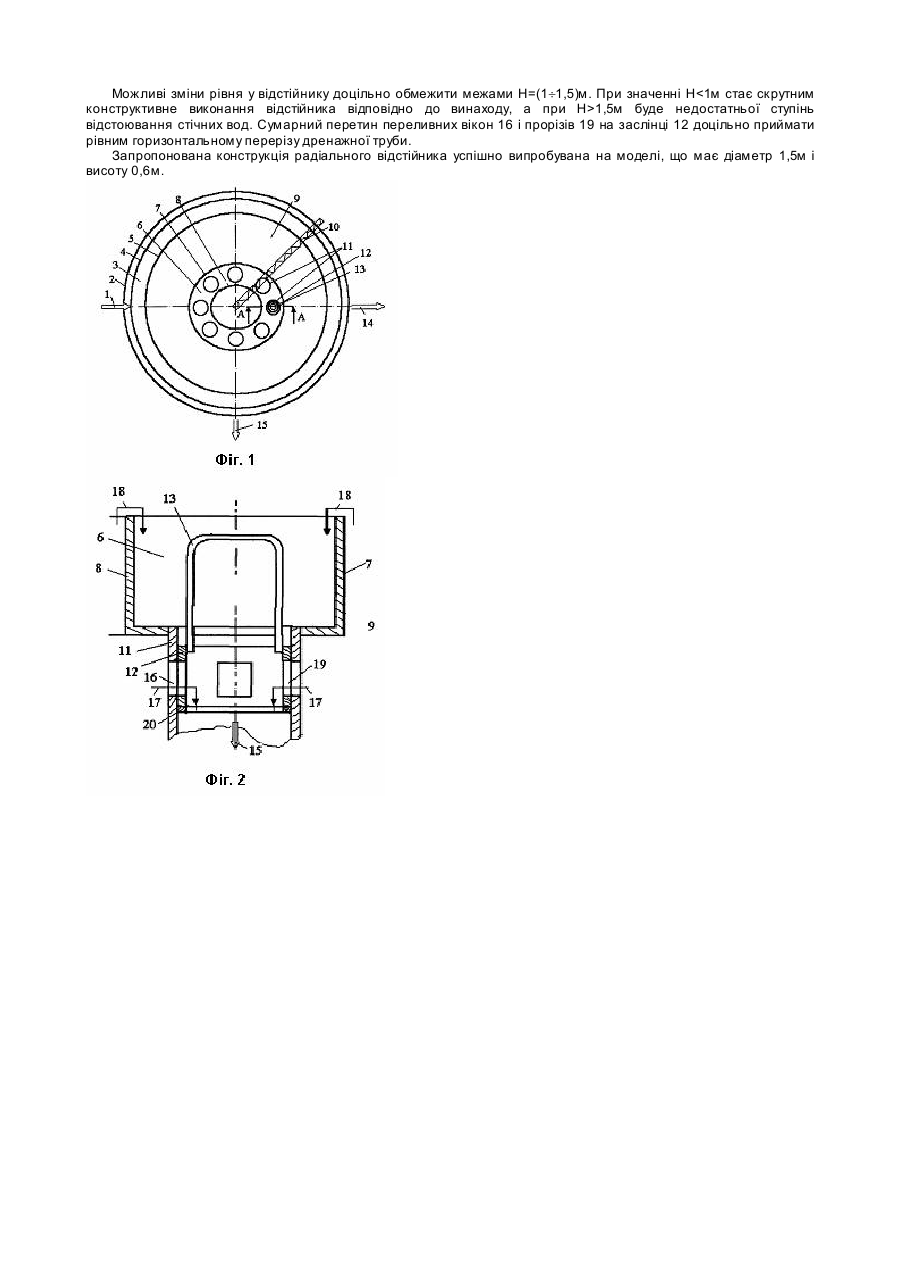

Винахід відноситься до пристроїв для гравітаційного відстоювання рідин і може бути використаний при біологічному очищенні побутових стічних вод. Відомий радіальний відстійник для відстоювання стічних вод, який містить чашоподібний корпус і постачений скребковим механізмом для переміщення осаду від периферії до центра відстійника, центральним круговим лотком для введення стічних вод і периферійним лотком для виводу відстояної води [С.В. Яковлев, Я.А. Карелин, Ю.М. Ласков, Ю.В. Воронов. Очистка производственных сточных вод. - М.: Стройиздат, 1985, с.66]. У відомому радіальному відстійнику стічні води надходять у зону відстоювання з великими швидкостями, що не дозволяє мати високу пропускну здатність апарата. Найбільш близьким по своїй сутності і результату, що досягається, є радіальний відстійник для відстоювання міських стічних вод, який містить чашоподібний корпус, скребковий механізм, розподільчий периферійний кільцевий лоток, розташований у стінки корпуса і обладнаний трубопроводом подачі вихідних стічних вод і зовнішньою напівзануреною зливальною стінкою і внутрішнім бортом, і водозбірний кільцевий лоток, розташований у центрі відстійника і який має переливні стінки і дренажні труби [С.В. Яковлев, Я.А. Карелин, Ю.М. Ласков, Ю.В. Воронов. Очистка производственных сточных вод. -М.: Стройиздат, 1985, с.71-72]. У відомому пристрої при істотному збільшенні або зменшенні швидкості надходження стічних вод (наприклад, у ранковий час списів або в нічний час), кількість відстояних стічних вод істотно змінюється й очисна здатність активного мулу знижується, якість біологічного очищення стічних вод виявляється недостатньою. В основу винаходу поставлена задача створення такого радіального відстійника для відстоювання стічних вод, у якому конструктивні удосконалення збірного кільцевого лотка з переливними стінками і дренажними трубами дозволять виключити негативний вплив на роботу очисних споруджень нерівномірного надходження в первинні відстійники стічних вод і тим самим забезпечити сталість ступеня очищених стічних вод. Поставлена задача вирішується тим, що в радіальному відстійнику для відстоювання міських стічних вод, що містить чашоподібний корпус, усередені якого розміщені скребковий механізм, розподільчий периферійний кільцевий лоток із зовнішньою напівзануреною зливальною стінкою і внутрішнім бортом, розташований біля стінки корпуса і обладнаний трубопроводом подачі вихідних стічних вод і збірний кільцевий лоток з переливними стінками і дренажними трубами, розташований у центральній частині відстійника, на одній чи декількох дренажних тр убах виконані переливні вікна, обладнані заслінкою. При невеликій швидкості надходження міських стічних вод, наприклад, у нічний час у порівнянні з ранковим часом, рівень води у відстійнику почне зменшуватися, тому що пропускна здатність переливних вікон підібрана таким чином, що вона ви ще цієї швидкості. Тому рівень води у відстійнику буде зменшуватися до визначеної межі. А коли подача води стане збільшуватися, то рівень води у відстійнику почне підвищуватися при практичній сталості скидання води на подальше очищення в аэротенк. При зниженні швидкості надходження стічних вод у відстійник, рівень води у відстійній зоні стане знижуватися, за рахунок чого швидкість випуску води з відстійника буде більше швидкості її надходження у відстійник. Схематичне зображення радіального відстійника для відстоювання міських стічних вод показано на фіг.1 (вид зверху). Вертикальний розріз по А-А фіг.1 для однієї дренажної труби з переливними вікнами показаний на фіг.2. Радіальний відстійник для відстоювання міських стічних вод має трубопровід 1 подачі вихідних стічних вод, чашоподібний корпус 2, розподільчий периферійний кільцевий лоток 3 із зовнішньою напівзануреною зливальною стінкою 4 і внутрішнім бортом 5, збірний кільцевий лоток 6 із зовнішньою переливною стінкою 7 і внутрішньою переливною стінкою 8, басейн 9 для відстоювання стічних вод, скребковий механізм 10 для переміщення осаду, що випадає, від периферії до центра відстійника, дренажні труби 11 (таких труб у ви хідному лотку 8 штук) для випуску з відстійника відстояних стічних вод, заслінку 12 з поворотною скобою 13 трубопровід для виходу осаду за межі відстійника показаний стрілкою 14. Трубопровід для виходу відстояних стічних вод із дренажних труб за межі відстійника (в аеротенк) показаний стрілкою 15. Дренажні труби постачені переливними вікнами 16 для виводу відстояних стічних вод. Стрільцями 17 і 18 показані напрямки руху відстояних стічних вод. Прорізі в заслінці позначені числом 19, а обмежувальне кільце позначене числом 20. Радіальний відстійник для відстоювання міських стічних вод працює таким чином. Потік стічних вод по трубопроводі 1 подачі вихідних стічних вод самопливом надходить безупинно у розподільчий кільцевий лоток 3, розподіляється по цьому лотку і перетікає через напівзанурену перегородку 4 і попадає в басейн 9 для відстоювання. Внутрішній борт 5 лотка 3 перешкоджає прямому влученню стічних вод у басейн 9. З потоку стічних вод осад опускається на дно відстійника за рахунок гравітаційних сил і за допомогою скребкового механізму 10 згрібається до центра відстійника і безупинно виводиться по підземному трубопроводі за межі відстійника по стрілці 14. Відстояні стічні води 18 перетікають через зовнішню 7 і внутрішню 8 переливні стінки у збірний кільцевий лоток б, з якого по дренажних труба х 11 ви ходять за межі відстійника по стрілці 15 (в аеротенк). Частина відстояних стічних вод 17 самопливом переливається через переливні вікна 16 у дренажні труби 11 і там з'єднуються з водами 18, щоб утворити потік відстояних стічних вод (стрілка 15). При малій швидкості надходження вихідних стічних вод 1 у відстійник (наприклад, у нічний час доби), точніше менше, ніж сумарна пропускна здатність переливних вікон 16, рівень води у відстійнику буде знижуватися. При збільшенні швидкості надходження стічних вод 1 на відстоювання, частина з них піде на підвищення рівня води в басейні відстійника 9 і в межі може досягти верхньої частини переливних стінок 7 і 8. Тим самим буде забезпечуватися практично постійний випуск стічних вод 15 в аеротенк, незалежно від коливань швидкості надходження стічних вод протягом доби. За допомогою поворотної скоби 13 заслінку 12 можна вручн у повертати навколо вертикальної осі і тим самим частково чи цілком перекривати перетин переливних вікон 16 і в такий спосіб підібрати режим, який би забезпечував коливання рівня води в басейні відстійника в бажаних межах. За рахунок підвищення чи зниження рівня буде забезпечуватися практична сталість подачі відстояних стічних вод на подальше очищення (в аеротенк). Наприклад, у відомому пристрої - радіальному відстійнику діаметром 30м при середній подачі стоків 625м 3/год і коефіцієнті нерівномірності надходження їх на очисні спорудження рівному 1,1 коливання в подачі знаходяться в межах від 750 до 500м 3/год, тобто 20%. У пропонованому пристрої ці коливання звужені до меж від 640 до 610м 3/год, тобто 2,4%. Можливі зміни рівня у відстійнику доцільно обмежити межами Н=(1¸1,5)м. При значенні Н1,5м буде недостатньої ступінь відстоювання стічних вод. Сумарний перетин переливних вікон 16 і прорізів 19 на заслінці 12 доцільно приймати рівним горизонтальному перерізу дренажної труби. Запропонована конструкція радіального відстійника успішно випробувана на моделі, що має діаметр 1,5м і висоту 0,6м.
