Ультразвуковий асфальтобетонний комплекс

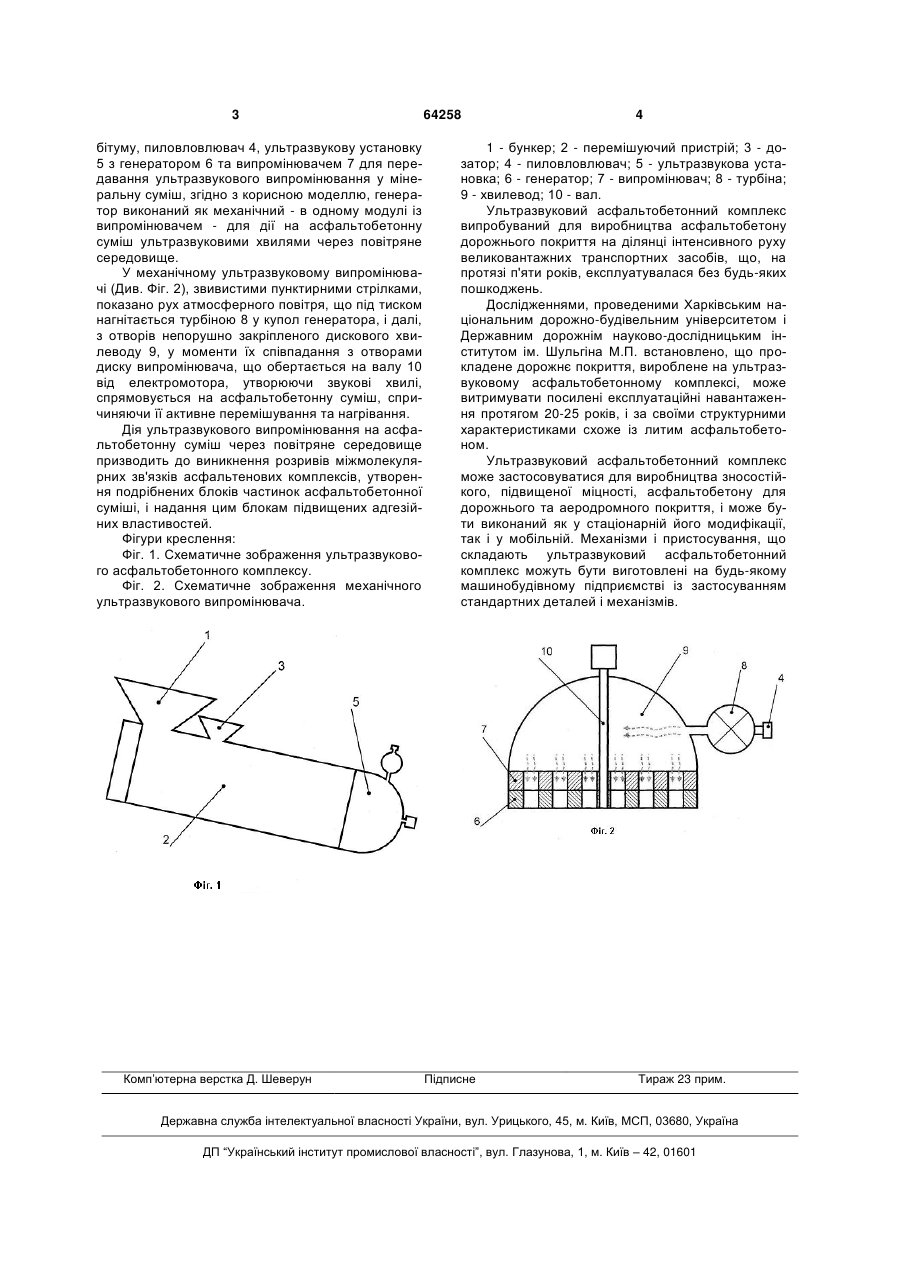

Ультразвуковий асфальтобетонний комплекс, що містить приймальні бункери компонентів, перемішуючий пристрій, сполучений із дозатором бітуму, пиловловлювач, ультразвукову установку з генератором та випромінювачем для передавання ультразвукового випромінювання у мінеральну суміш, який відрізняється тим, що генератор виконаний як механічний - в одному модулі із випромінювачем - для дії на асфальтобетонну суміш ультразвуковими хвилями через повітряне середовище. (19) (21) u201015218 (22) 17.12.2010 (24) 10.11.2011 (46) 10.11.2011, Бюл.№ 21, 2011 р. (72) ДМИТРЕНКО СЕРГІЙ АНАТОЛІЙОВИЧ, КАБІЦЬКИЙ ВАЛЕРІЙ ВОЛОДИМИРОВИЧ, ЧЕРНІКОВ ДМИТРО ВАЛЕНТИНОВИЧ (73) ДМИТРЕНКО СЕРГІЙ АНАТОЛІЙОВИЧ, КАБІЦЬКИЙ ВАЛЕРІЙ ВОЛОДИМИРОВИЧ, ЧЕРНІКОВ ДМИТРО ВАЛЕНТИНОВИЧ 3 бітуму, пиловловлювач 4, ультразвукову установку 5 з генератором 6 та випромінювачем 7 для передавання ультразвукового випромінювання у мінеральну суміш, згідно з корисною моделлю, генератор виконаний як механічний - в одному модулі із випромінювачем - для дії на асфальтобетонну суміш ультразвуковими хвилями через повітряне середовище. У механічному ультразвуковому випромінювачі (Див. Фіг. 2), звивистими пунктирними стрілками, показано рух атмосферного повітря, що під тиском нагнітається турбіною 8 у купол генератора, і далі, з отворів непорушно закріпленого дискового хвилеводу 9, у моменти їх співпадання з отворами диску випромінювача, що обертається на валу 10 від електромотора, утворюючи звукові хвилі, спрямовується на асфальтобетонну суміш, спричиняючи її активне перемішування та нагрівання. Дія ультразвукового випромінювання на асфальтобетонну суміш через повітряне середовище призводить до виникнення розривів міжмолекулярних зв'язків асфальтенових комплексів, утворення подрібнених блоків частинок асфальтобетонної суміші, і надання цим блокам підвищених адгезійних властивостей. Фігури креслення: Фіг. 1. Схематичне зображення ультразвукового асфальтобетонного комплексу. Фіг. 2. Схематичне зображення механічного ультразвукового випромінювача. Комп’ютерна верстка Д. Шеверун 64258 4 1 - бункер; 2 - перемішуючий пристрій; 3 - дозатор; 4 - пиловловлювач; 5 - ультразвукова установка; 6 - генератор; 7 - випромінювач; 8 - турбіна; 9 - хвилевод; 10 - вал. Ультразвуковий асфальтобетонний комплекс випробуваний для виробництва асфальтобетону дорожнього покриття на ділянці інтенсивного руху великовантажних транспортних засобів, що, на протязі п'яти років, експлуатувалася без будь-яких пошкоджень. Дослідженнями, проведеними Харківським національним дорожно-будівельним університетом і Державним дорожнім науково-дослідницьким інститутом ім. Шульгіна М.П. встановлено, що прокладене дорожнє покриття, вироблене на ультразвуковому асфальтобетонному комплексі, може витримувати посилені експлуатаційні навантаження протягом 20-25 років, і за своїми структурними характеристиками схоже із литим асфальтобетоном. Ультразвуковий асфальтобетонний комплекс може застосовуватися для виробництва зносостійкого, підвищеної міцності, асфальтобетону для дорожнього та аеродромного покриття, і може бути виконаний як у стаціонарній його модифікації, так і у мобільній. Механізми і пристосування, що складають ультразвуковий асфальтобетонний комплекс можуть бути виготовлені на будь-якому машинобудівному підприємстві із застосуванням стандартних деталей і механізмів. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
