Ультразвуковий інгалятор
Формула / Реферат
Ультразвуковий інгалятор, який містить корпус з вхідним та вихідним отворами, п'єзоелектричний перетворювач, генератор електричних коливань, вентилятор та акустичну лінзу, який відрізняється тим, що над лінзою в інгалятор введені брейкери у ділянці, де створюється ультразвуковий фонтан у вигляді площин, які розташовані під кутом до осі фонтана.
Текст

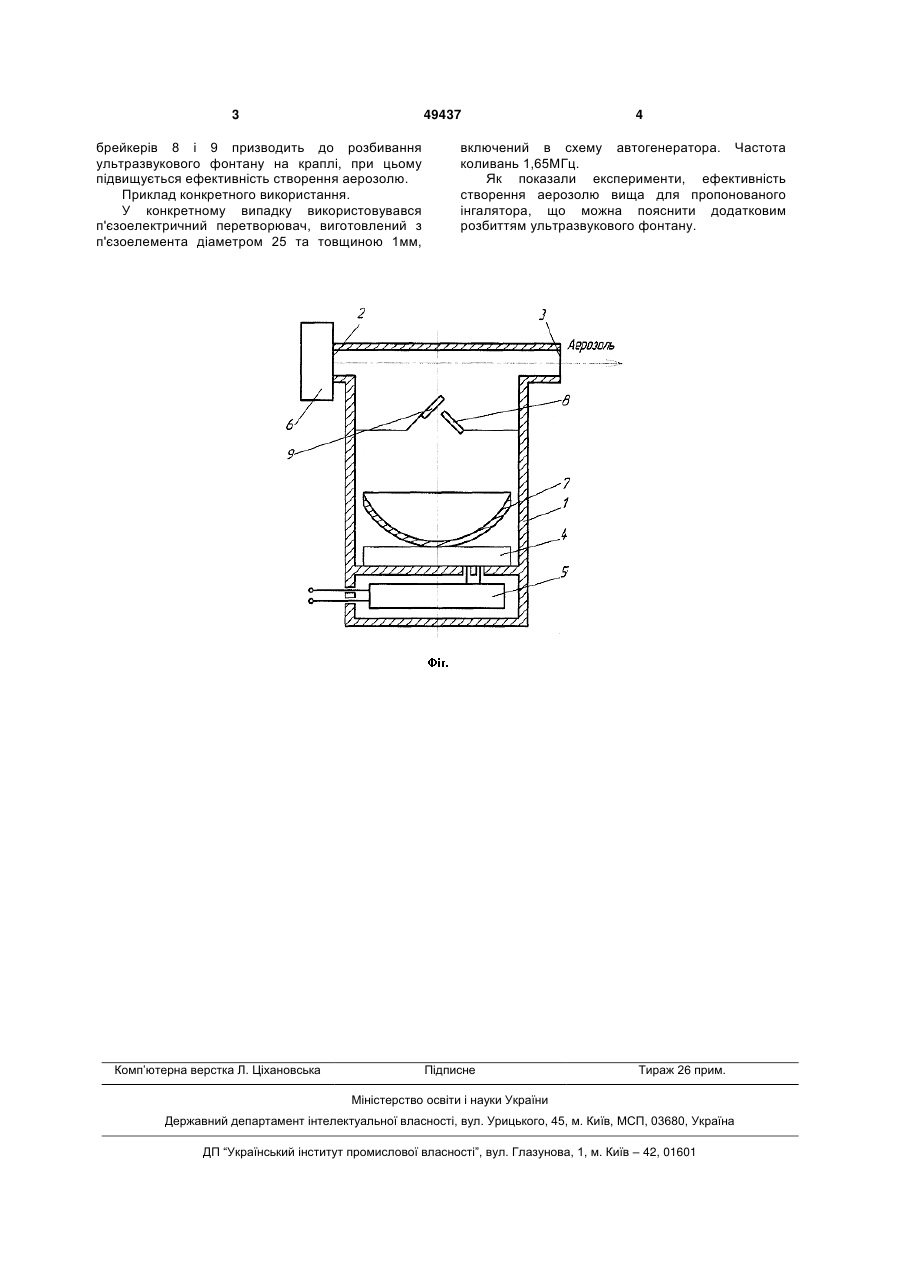

Ультразвуковий інгалятор, який містить корпус з вхідним та вихідним отворами, п'єзоелектричний 3 49437 брейкерів 8 і 9 призводить до розбивання ультразвукового фонтану на краплі, при цьому підвищується ефективність створення аерозолю. Приклад конкретного використання. У конкретному випадку використовувався п'єзоелектричний перетворювач, виготовлений з п'єзоелемента діаметром 25 та товщиною 1мм, Комп’ютерна верстка Л. Ціхановська 4 включений в схему автогенератора. Частота коливань 1,65МГц. Як показали експерименти, ефективність створення аерозолю вища для пропонованого інгалятора, що можна пояснити додатковим розбиттям ультразвукового фонтану. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюUltrasound inhaler
Автори англійськоюSharapov Valerii Mykhailovych
Назва патенту російськоюУльтразвуковой ингалятор
Автори російськоюШарапов Валерий Михайлович
МПК / Мітки
МПК: A61M 11/06, B05B 1/00, A61M 15/02, A61M 11/00
Мітки: ультразвуковий, інгалятор
