Акумулятор теплоти

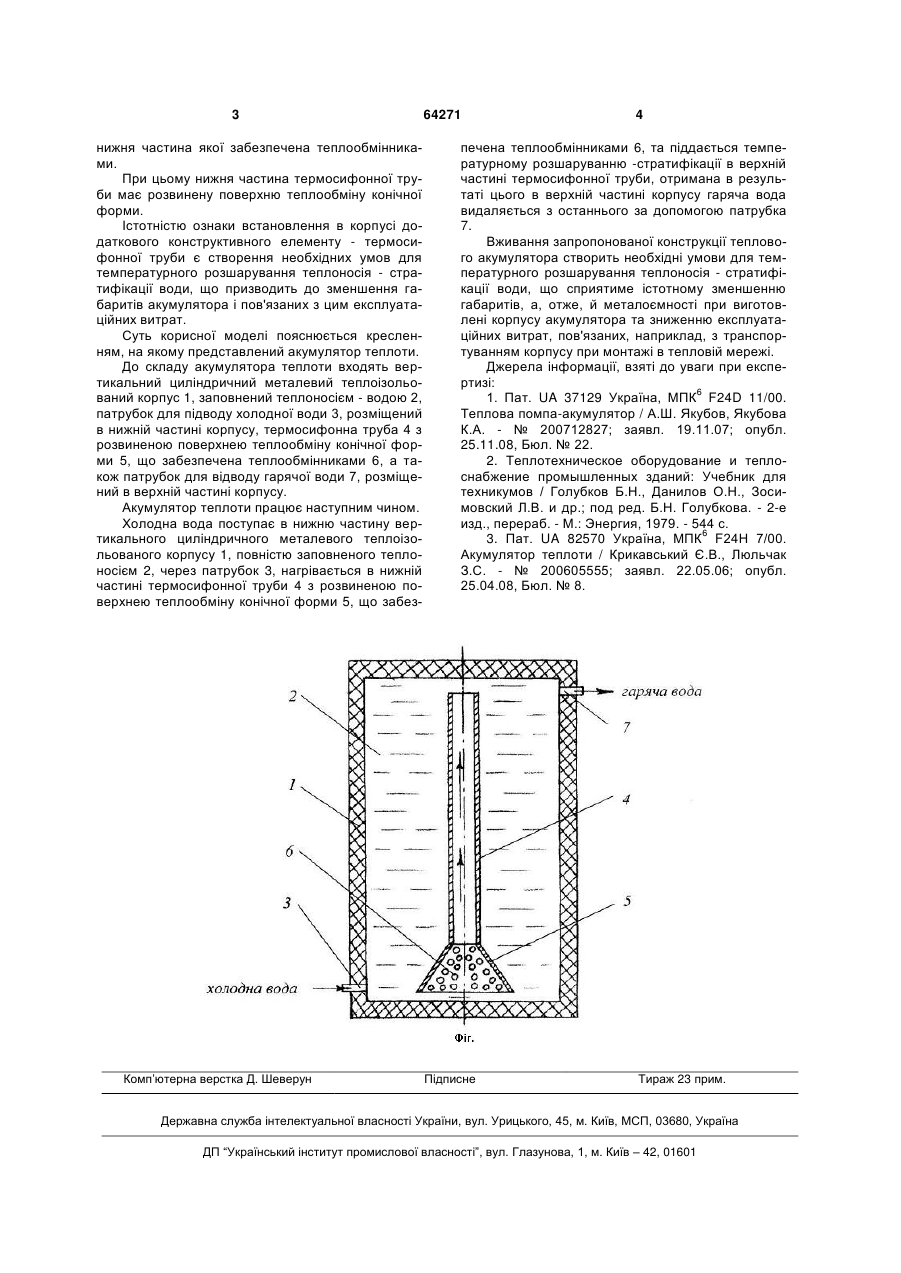

1. Акумулятор теплоти, що містить вертикальний циліндричний металевий теплоізольований 3 нижня частина якої забезпечена теплообмінниками. При цьому нижня частина термосифонної труби має розвинену поверхню теплообміну конічної форми. Істотністю ознаки встановлення в корпусі додаткового конструктивного елементу - термосифонної труби є створення необхідних умов для температурного розшарування теплоносія - стратифікації води, що призводить до зменшення габаритів акумулятора і пов'язаних з цим експлуатаційних витрат. Суть корисної моделі пояснюється кресленням, на якому представлений акумулятор теплоти. До складу акумулятора теплоти входять вертикальний циліндричний металевий теплоізольований корпус 1, заповнений теплоносієм - водою 2, патрубок для підводу холодної води 3, розміщений в нижній частині корпусу, термосифонна труба 4 з розвиненою поверхнею теплообміну конічної форми 5, що забезпечена теплообмінниками 6, а також патрубок для відводу гарячої води 7, розміщений в верхній частині корпусу. Акумулятор теплоти працює наступним чином. Холодна вода поступає в нижню частину вертикального циліндричного металевого теплоізольованого корпусу 1, повністю заповненого теплоносієм 2, через патрубок 3, нагрівається в нижній частині термосифонної труби 4 з розвиненою поверхнею теплообміну конічної форми 5, що забез Комп’ютерна верстка Д. Шеверун 64271 4 печена теплообмінниками 6, та піддається температурному розшаруванню -стратифікації в верхній частині термосифонної труби, отримана в результаті цього в верхній частині корпусу гаряча вода видаляється з останнього за допомогою патрубка 7. Вживання запропонованої конструкції теплового акумулятора створить необхідні умови для температурного розшарування теплоносія - стратифікації води, що сприятиме істотному зменшенню габаритів, а, отже, й металоємності при виготовлені корпусу акумулятора та зниженню експлуатаційних витрат, пов'язаних, наприклад, з транспортуванням корпусу при монтажі в тепловій мережі. Джерела інформації, взяті до уваги при експертизі: 6 1. Пат. UA 37129 Україна, МПК F24D 11/00. Теплова помпа-акумулятор / А.Ш. Якубов, Якубова К.А. - № 200712827; заявл. 19.11.07; опубл. 25.11.08, Бюл. № 22. 2. Теплотехническое оборудование и теплоснабжение промышленных зданий: Учебник для техникумов / Голубков Б.Н., Данилов О.Н., Зосимовский Л.В. и др.; под ред. Б.Н. Голубкова. - 2-е изд., перераб. - М.: Энергия, 1979. - 544 с. 6 3. Пат. UA 82570 Україна, МПК F24Н 7/00. Акумулятор теплоти / Крикавський Є.В., Люльчак З.С. - № 200605555; заявл. 22.05.06; опубл. 25.04.08, Бюл. № 8. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП ―Український інститут промислової власності‖, вул. Глазунова, 1, м. Київ – 42, 01601
