Спосіб виготовлення широкосмугових гвинтових заготовок

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 64309

Опубліковано: 10.11.2011

Автори: Васильків Василь Васильович, Радик Дмитро Леонидович

Завантажити PDF файл.

Формула / Реферат

Спосіб виготовлення широкосмугових гвинтових заготовок, при якому вирізають зубчасту заготовку, яка складається із пазів і пластин зубців, з'єднаних пазовими перемичками, причому зовнішні крайки пластин зубців зі сторони пазових перемичок виконують із радіусом, рівним радіусу зовнішньої крайки розгортки витка широкосмугової гвинтової заготовки, а протилежні внутрішні крайки пластин зубців, зі сторони пазів, виконують з радіусом, рівним радіусу внутрішньої крайки розгортки витка широкосмугової гвинтової заготовки, а потім навивають на ребро і калібрують на крок, який відрізняється тим, що зовнішні крайки пазових перемичок зі сторони зовнішніх крайок пластин зубців виконують увігнутими із радіусом, рівним радіусу зовнішньої крайки розгортки витка широкосмугової гвинтової заготовки.

Текст

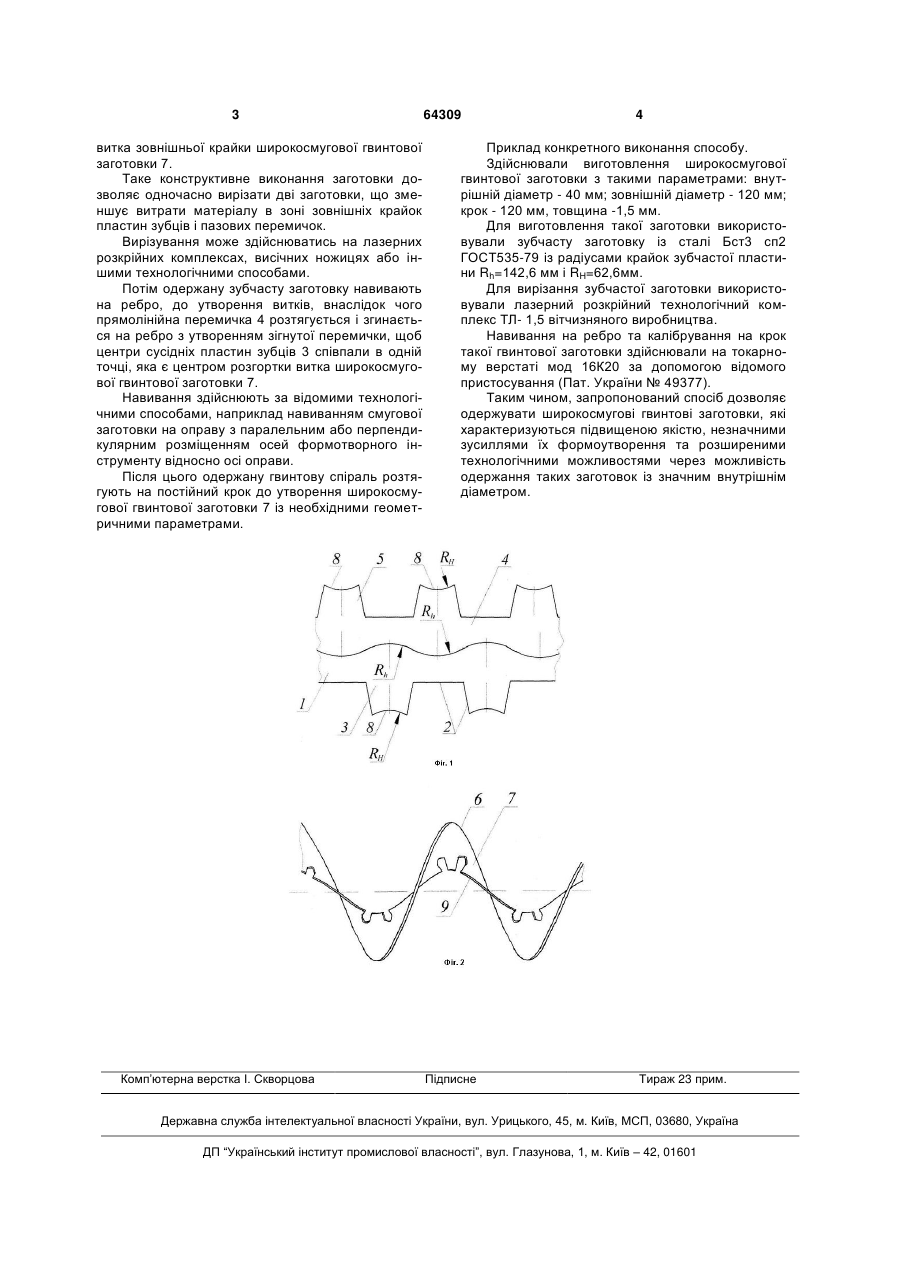

Спосіб виготовлення широкосмугових гвинтових заготовок, при якому вирізають зубчасту заготовку, яка складається із пазів і пластин зубців, з'єднаних пазовими перемичками, причому зовнішні крайки пластин зубців зі сторони пазових пе 3 витка зовнішньої крайки широкосмугової гвинтової заготовки 7. Таке конструктивне виконання заготовки дозволяє одночасно вирізати дві заготовки, що зменшує витрати матеріалу в зоні зовнішніх крайок пластин зубців і пазових перемичок. Вирізування може здійснюватись на лазерних розкрійних комплексах, висічних ножицях або іншими технологічними способами. Потім одержану зубчасту заготовку навивають на ребро, до утворення витків, внаслідок чого прямолінійна перемичка 4 розтягується і згинається на ребро з утворенням зігнутої перемички, щоб центри сусідніх пластин зубців 3 співпали в одній точці, яка є центром розгортки витка широкосмугової гвинтової заготовки 7. Навивання здійснюють за відомими технологічними способами, наприклад навиванням смугової заготовки на оправу з паралельним або перпендикулярним розміщенням осей формотворного інструменту відносно осі оправи. Після цього одержану гвинтову спіраль розтягують на постійний крок до утворення широкосмугової гвинтової заготовки 7 із необхідними геометричними параметрами. Комп’ютерна верстка І. Скворцова 64309 4 Приклад конкретного виконання способу. Здійснювали виготовлення широкосмугової гвинтової заготовки з такими параметрами: внутрішній діаметр - 40 мм; зовнішній діаметр - 120 мм; крок - 120 мм, товщина -1,5 мм. Для виготовлення такої заготовки використовували зубчасту заготовку із сталі Бст3 сп2 ГОСТ535-79 із радіусами крайок зубчастої пластини Rh=142,6 мм і RH=62,6мм. Для вирізання зубчастої заготовки використовували лазерний розкрійний технологічний комплекс ТЛ- 1,5 вітчизняного виробництва. Навивання на ребро та калібрування на крок такої гвинтової заготовки здійснювали на токарному верстаті мод 16К20 за допомогою відомого пристосування (Пат. України № 49377). Таким чином, запропонований спосіб дозволяє одержувати широкосмугові гвинтові заготовки, які характеризуються підвищеною якістю, незначними зусиллями їх формоутворення та розширеними технологічними можливостями через можливість одержання таких заготовок із значним внутрішнім діаметром. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Method of manufacturing wide strip screw blanks

Автори англійською

Vasylkiv Vasyl Vasyliovych, Radyk Dmytro Leonidovych

Назва патенту російською

Способ изготовления широкополосных винтовых заготовок

Автори російською

Василькив Василий Васильевич, Радик Дмитрий Леонидович

МПК / Мітки

Автори: Васильків Василь Васильович, Босюк Павло Володимирович, Радик Дмитро Леонидович

МПК: B21D 11/06

Мітки: виготовлення, заготовок, спосіб, гвинтових, широкосмугових

Формула / Реферат:

Спосіб виготовлення широкосмугових гвинтових заготовок, при якому вирізають зубчасту заготовку, яка складається із пазів і пластин зубців, з'єднаних пазовими перемичками, причому крайки пластин зубців зі сторони пазових перемичок виконують із радіусом, рівним радіусу зовнішньої крайки розгортки витка широкосмугової гвинтової заготовки, а протилежні крайки пластин зубців, зі сторони пазів, виконують з радіусом, рівним радіусу внутрішньої...
