Спосіб виготовлення широкосмугових гвинтових заготовок

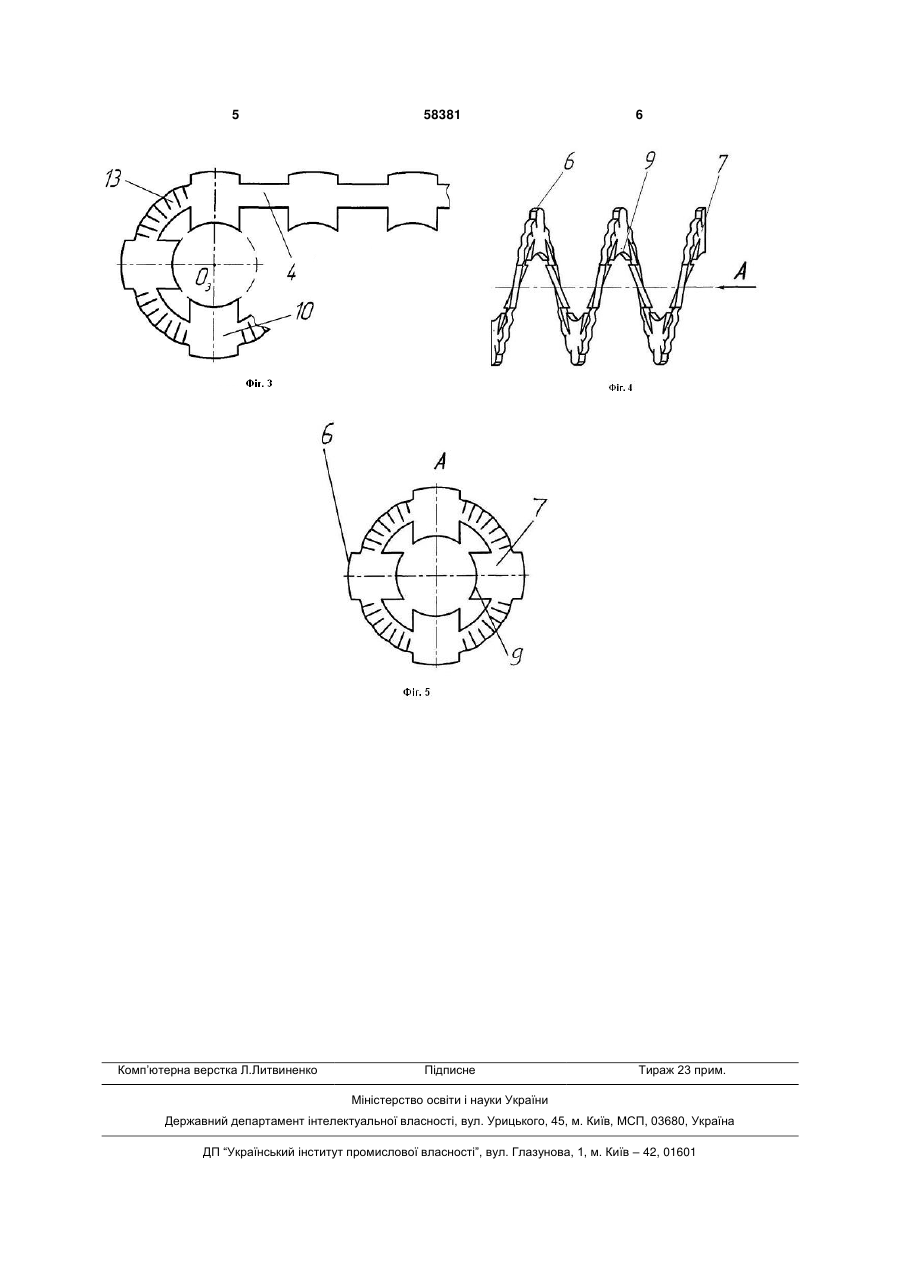

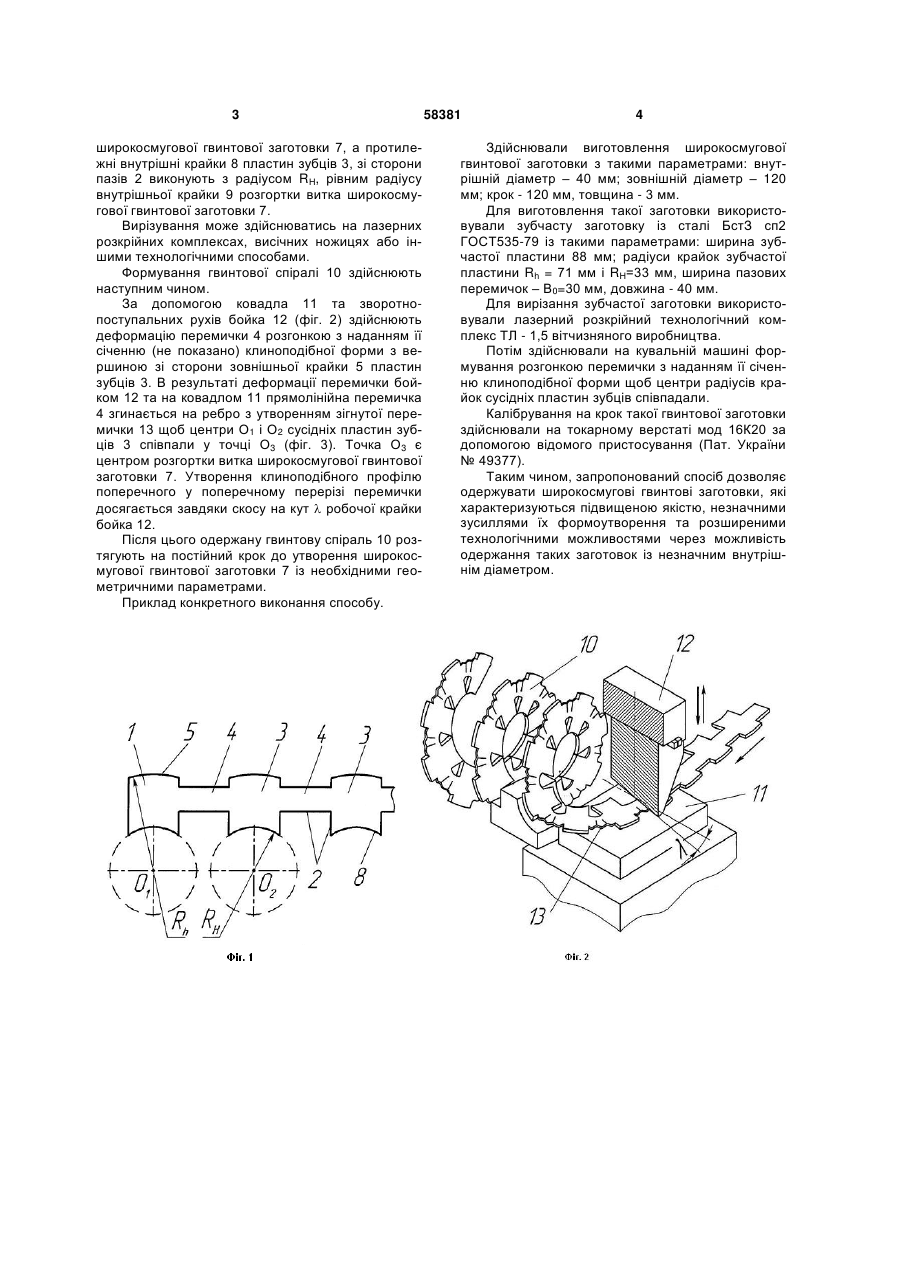

Спосіб виготовлення широкосмугових гвинтових заготовок, що включає вирізання зубчастої заготовки, яка складається із пазів і пластин зубців, з'єднаних пазовими перемичками, причому зовнішні крайки пластин зубців зі сторони пазових перемичок виконують із радіусом, рівним радіусу 3 широкосмугової гвинтової заготовки 7, а протилежні внутрішні крайки 8 пластин зубців 3, зі сторони пазів 2 виконують з радіусом RН, рівним радіусу внутрішньої крайки 9 розгортки витка широкосмугової гвинтової заготовки 7. Вирізування може здійснюватись на лазерних розкрійних комплексах, висічних ножицях або іншими технологічними способами. Формування гвинтової спіралі 10 здійснюють наступним чином. За допомогою ковадла 11 та зворотнопоступальних рухів бойка 12 (фіг. 2) здійснюють деформацію перемички 4 розгонкою з наданням її січенню (не показано) клиноподібної форми з вершиною зі сторони зовнішньої крайки 5 пластин зубців 3. В результаті деформації перемички бойком 12 та на ковадлом 11 прямолінійна перемичка 4 згинається на ребро з утворенням зігнутої перемички 13 щоб центри О1 і О2 сусідніх пластин зубців 3 співпали у точці О3 (фіг. 3). Точка О3 є центром розгортки витка широкосмугової гвинтової заготовки 7. Утворення клиноподібного профілю поперечного у поперечному перерізі перемички досягається завдяки скосу на кут  робочої крайки бойка 12. Після цього одержану гвинтову спіраль 10 розтягують на постійний крок до утворення широкосмугової гвинтової заготовки 7 із необхідними геометричними параметрами. Приклад конкретного виконання способу. 58381 4 Здійснювали виготовлення широкосмугової гвинтової заготовки з такими параметрами: внутрішній діаметр – 40 мм; зовнішній діаметр – 120 мм; крок - 120 мм, товщина - 3 мм. Для виготовлення такої заготовки використовували зубчасту заготовку із сталі БстЗ сп2 ГОСТ535-79 із такими параметрами: ширина зубчастої пластини 88 мм; радіуси крайок зубчастої пластини Rh = 71 мм і RН=33 мм, ширина пазових перемичок – В0=30 мм, довжина - 40 мм. Для вирізання зубчастої заготовки використовували лазерний розкрійний технологічний комплекс ТЛ - 1,5 вітчизняного виробництва. Потім здійснювали на кувальній машині формування розгонкою перемички з наданням її січенню клиноподібної форми щоб центри радіусів крайок сусідніх пластин зубців співпадали. Калібрування на крок такої гвинтової заготовки здійснювали на токарному верстаті мод 16К20 за допомогою відомого пристосування (Пат. України № 49377). Таким чином, запропонований спосіб дозволяє одержувати широкосмугові гвинтові заготовки, які характеризуються підвищеною якістю, незначними зусиллями їх формоутворення та розширеними технологічними можливостями через можливість одержання таких заготовок із незначним внутрішнім діаметром. 5 Комп’ютерна верстка Л.Литвиненко 58381 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
