Спосіб виготовлення широкосмугових гвинтових заготовок
Номер патенту: 45066
Опубліковано: 26.10.2009
Автори: Босюк Павло Володимирович, Радик Дмитро Леонидович, Васильків Василь Васильович
Формула / Реферат
Спосіб виготовлення широкосмугових гвинтових заготовок, при якому вирізають зубчасту заготовку, яка складається із пазів і пластин зубців, з'єднаних пазовими перемичками, навивають на ребро і калібрують на крок, який відрізняється тим, що у зубчастій заготовці вирізають крайки пластин зубців зі сторони пазових перемичок з радіусом, рівним радіусу зовнішньої крайки витка широкосмугової гвинтової заготовки, а протилежні крайки пластин зубців зі сторони пазів вирізають з радіусами, рівними радіусу внутрішньої крайки витка широкосмугової гвинтової заготовки, причому пази виконують трапецієподібними, а перед навиванням на пазових перемичках формують V-подібні гофри, ребра яких розміщені перпендикулярно до поздовжньої осі пазових перемичок.
Текст

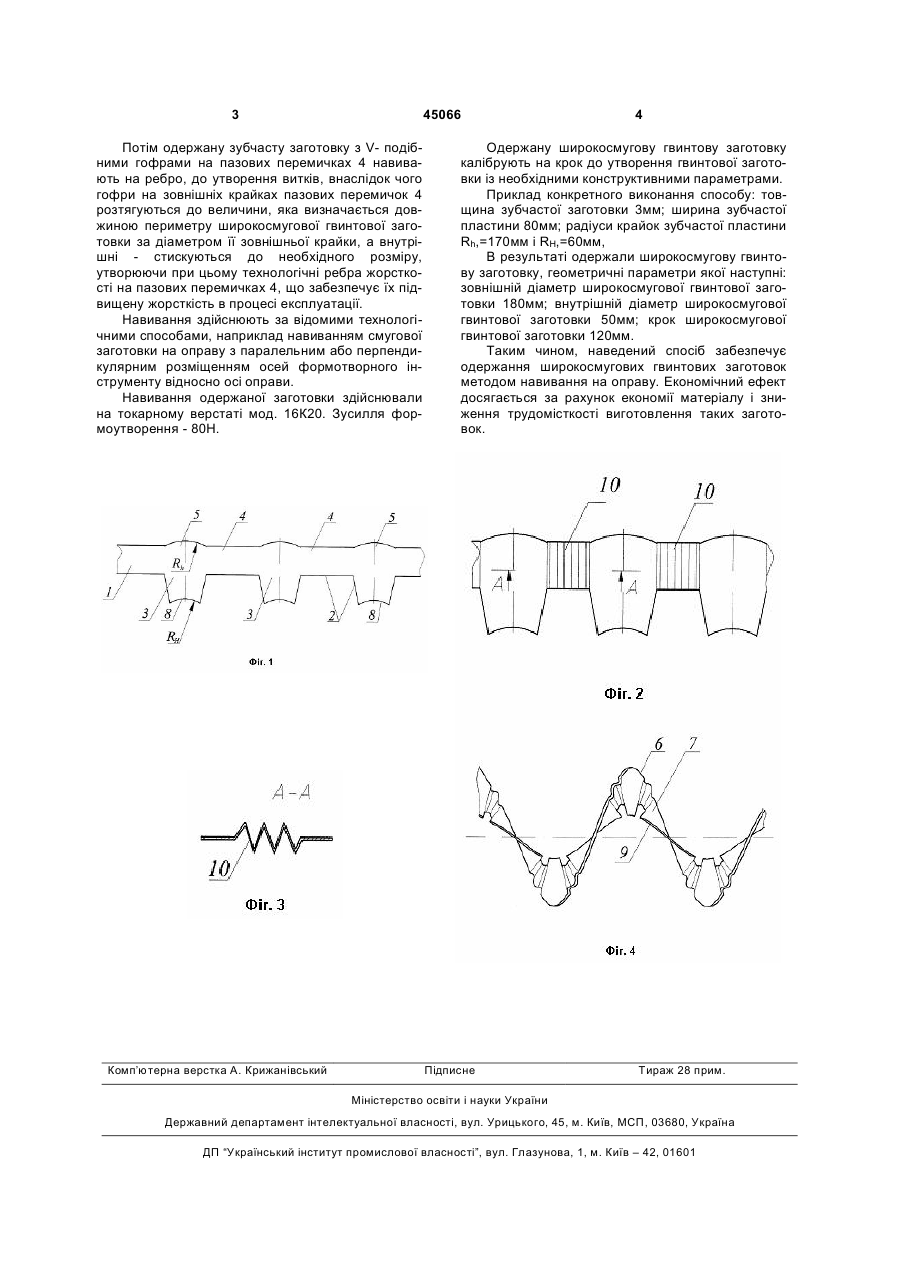

Спосіб виготовлення широкосмугових гвинтових заготовок, при якому вирізають зубчасту заготовку, яка складається із пазів і пластин зубців, з'єднаних пазовими перемичками, навивають на 3 45066 Потім одержану зубчасту заготовку з V- подібними гофрами на пазових перемичках 4 навивають на ребро, до утворення витків, внаслідок чого гофри на зовнішніх крайках пазових перемичок 4 розтягуються до величини, яка визначається довжиною периметру широкосмугової гвинтової заготовки за діаметром її зовнішньої крайки, а внутрішні - стискуються до необхідного розміру, утворюючи при цьому технологічні ребра жорсткості на пазових перемичках 4, що забезпечує їх підвищену жорсткість в процесі експлуатації. Навивання здійснюють за відомими технологічними способами, наприклад навиванням смугової заготовки на оправу з паралельним або перпендикулярним розміщенням осей формотворного інструменту відносно осі оправи. Навивання одержаної заготовки здійснювали на токарному верстаті мод. 16К20. Зусилля формоутворення - 80Н. Комп’ютерна верстка А. Крижанівський 4 Одержану широкосмугову гвинтову заготовку калібрують на крок до утворення гвинтової заготовки із необхідними конструктивними параметрами. Приклад конкретного виконання способу: товщина зубчастої заготовки 3мм; ширина зубчастої пластини 80мм; радіуси крайок зубчастої пластини Rh,=170мм і RН,=60мм, В результаті одержали широкосмугову гвинтову заготовку, геометричні параметри якої наступні: зовнішній діаметр широкосмугової гвинтової заготовки 180мм; внутрішній діаметр широкосмугової гвинтової заготовки 50мм; крок широкосмугової гвинтової заготовки 120мм. Таким чином, наведений спосіб забезпечує одержання широкосмугових гвинтових заготовок методом навивання на оправу. Економічний ефект досягається за рахунок економії матеріалу і зниження трудомісткості виготовлення таких заготовок. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of manufacturing the wide-strip screw billets
Автори англійськоюVasylkiv Vasyl Vasyliovych, Radyk Dmytro Leonidovych, Bosiuk Pavlo Volodymyrovych
Назва патенту російськоюСпособ изготовления широкополосных винтовых заготовок
Автори російськоюВасилькив Василий Васильевич, Радик Дмитрий Леонидович, Босюк Павел Владимирович
МПК / Мітки
МПК: B21D 11/06
Мітки: широкосмугових, гвинтових, виготовлення, заготовок, спосіб
