Ракетний двигун на твердому паливі

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 64367

Опубліковано: 15.06.2005

Завантажити PDF файл.

Формула / Реферат

Изобретение относится к средствам для защиты растений, в частности к средству борьбы с фитопатогенными грибами и с насекомыми.

Известно средство для защиты растений, содержащее в качестве активного вещества агонисты или антагонисты никотинэргических ацетилхолиновых рецепторов насекомых (см. заявки ЕР №№464830, 428941, 425978, 386565, 383091, 375907, 364844, 315826, 254859, 235725, 212600, 192060, 163855, 154178,136626, 303570, 302833, 306696, 189972, 455000, 135956, 471371, 302389; заявки ФРГ №№3639877, 3712307; Японии №№03220176, 02207083, 63307857, 63287764, 03246283, 049371, 03279359, 03255072; патенты США №№5034524, 4948798, 4918086, 5039686, 5034404; заявки WO №№91/17659, 91/4965; заявку Франции №2611114; заявку Бразилии №8803621).

Известно средство борьбы с фитопатогенными грибами и с насекомыми, содержащее агонист или антагонист никотинэргических ацетилхолиновых рецепторов насекомых в качестве первого активного вещества и тебуконазол, пропиконазол, битертанол или пенцикурон в качестве второго активного вещества (см. J.P.05017311, ЕР0511541, Chemical Patents Index, Dokumentation Abstracts Journal, Week 8907, AN89-050297, а также Week 9309, AN93-070992).

Задачей изобретения является расширение ассортимента средств борьбы с фитопатогенными грибками и насекомыми, которые содержат два активных веществ, каждый из которых имеет по крайней мере один атом азота.

Поставленная задача решается предлагаемым средством борьбы с фитопатогенными грибами, содержащим в качестве первого активного вещества соединение общей формулы (I)

в которой

Ε - нитро или циано,

R - гетероарилметил с 5 или 6 атомами в кольце, из которых один или два атома выбраны из числа азота и серы, незамещенный или замещенный галогеном,

А - атом водорода,

Ζ - алкиламиногруппа с числом атомов углерода от 1 до 4,

А и Ζ вместе с атомами, с которыми они связаны, образуют насыщенный или ненасыщенный 5-6- членный гетероцикл, который может содержать дальнейшие 1-2 одинаковых или различных гетероатома из числа кислорода и азота и/или 1-2 одинаковые или различные гетерогруппы N-алкила с 1-4 атомами углерода в алкильной группе,

а в качестве второго активного вещества - соединение, выбранное из группы, включающей ципроконазол, триадименол, валикарбамид, тирам, металаксил, азоксистробин, крезоксимметил, триазоксид, толилфлуанид, фенпиклонил и флудиоксонил, при весовом соотношении соединения формулы (I) к соединению из указанной группы, равном 1:(0,1-10).

В качестве соединения формулы (I) средство предпочтительно содержит соединение формулы

Поставленная задача также решается предлагаемым средством борьбы с насекомыми, содержащим в качестве первого активного вещества соединение общей формулы (I)

в которой

Ε - нитро или циано,

А - атом водорода,

Ζ - алкиламиногруппа с числом атомов углерода от 1 до 4,

А и Ζ вместе с атомами, с которыми они связаны, образуют насыщенный или ненасыщенный 5- или 6 -членный гетероцикл, который может содержать дальнейшие 1-2 одинаковых или различных гетероатома из числа кислорода и азота и/или 1-2 одинаковые или различные гетерогруппы N-алкила с 1-4 атомами углерода в алкильной группе,

а в качестве второго активного вещества - соединение, выбранное из группы, включающей ципроконазол, валикарбамид, тирам, металаксил, азоксистробин, крезоксим-метил, триазоксид, толилфлуанид, фенпиклонил и флудиоксонил, при весовом соотношении соединения формулы (I) к соединению из указанной группы, равном 1:(0,1-10).

В качестве соединения формулы (I) средство предпочтительно соединение формулы

Содержащееся в предлагаемых средствах второе активное вещество имеет следующие структурные формулы:

Изобретение иллюстрируется следующими примерами, в которых исследуют средства, содержащие в качестве первого активного вещества следующие соединения, обозначенные буквами А-Д.

А:

Б:

В:

Γ:

Д:

Пример 1

Опыт с Puccinia (пшеница); защитное действие

1вес.ч. указанного в таблице 1 активного вещества смешивают с 25вес.ч. Ν,Ν-диметилацетамидом качестве растворителя и 6вес.ч. алкиларилполигликоле-вого эфира в качестве эмульгатора и полученный концентрат разбавляют водой до желаемой концентрации.

Для проверки защитного действия опрыскивают молодые растения полученным средством до тех пор, пока оно не начнет стекать с листьев.

После подсыхания нанесенного в указанном в таблице 1 количестве средства растения инокулируют опылением конидиями Puccinia recondita. Растения оставляют в инкубационной камере при температуре 20°С и относительной влажности 100% на 48 часов.

Затем растения устанавливают в теплицу с температурой примерно 20°С и относительной влажностью около 80%.

Через 10 дней после инокуляции оценивают состояние растений. При этом 0% означает, что степень действия средства соответствует контрольному опыту, тогда как степень действия 100% означает, что поражения не наблюдается.

Результаты опыта сведены в таблице 1.

Указанная в таблице 1 ожидаемая степень действия рассчитана по известному уравнению Колби

где

X означает выраженную в процентах по отношению к необработанным контрольным растениям степень действия при использовании активного вещества А в количестве m,

Υ означает выраженную в процентах по отношению к необработанным контрольным растениям степень действия при использовании активного вещества Б в количестве n,

Ε означает выраженную в процентах по отношению к необработанным контрольным растениям степень действия при использовании активного вещества А и активного вещества Б в количестве соответственно m и n.

Если экспериментально установленное действие превышает ожидаемое, т.е. рассчитанное, то активность средства сверхаддитивна и это означает, что мы имеем дело с эффектом синергизма. В этом случае наблюдаемая в эксперименте степень действия должна быть более высокой, чем рассчитанное по приведенному выше уравнению значение ожидаемой степени действия (см. Colby, S.R., "Calculating Senergistic and Antogonistic Responses of Combination", Weeds 15, стр.20-22, 1967).

Таблица 1

Активное вещество

Количество активного вещества, г/га

Степень действия в %

Ожидаемая степень действия в %

Установленная степень действия в %

Соединение №А

1,875

Соединение №В

18,75

Азоксистробин

1,875

Триадименол

18,75

Соединение №А+азостробин

0,9375+0,9375

Соединение №В+триадименол

9,375+9,375

Пример 2

Опыт с Botrvtis на бобах; защитное действие

1вес.ч. указанного в таблице 2 активного вещества смешивают с 47вес.ч. ацетона в качестве растворителя и 3вес.ч. алкиларилполигликолевого эфира в качестве эмульгатора и полученный концентрат разбавляют водой до желаемой концентрации.

Для проверки защитного действия опрыскивают молодые растения полученным средством до тех пор, пока он не начнет стекать с листьев.

После подсыхания нанесенного в указанном в таблице 2 количестве средства на каждый лист укладывают по два небольших кусочка агара, проросшего Bot-rytis cinerea. Инокулированные растения устанавливают в затемненную камеру с температурой около 20°С и влажностью воздуха 100%.

Через два дня после инокуляции определяют размер пораженных участков на листьях. При этом 0% означает, что степень действия средства соответствует контрольному опыту, тогда как степень действия 100% означает, что поражения не наблюдается.

Результаты опыта сведены в таблице 2.

Таблица 2

Активное вещество

Количество активного вещества, г/га

Степень действия в %

Ожидаемая степень действия в %

Установленная степень действия в %

Соединение №А

500

Соединение №Б

100

Соединение №В

100

Соединение №Г

500

Соединение №Д

500

Флудиоксонил

Азоксистробин

Соединение №А+азоксистробин

40+40

Соединение №Б +флудиоксонил

10+10

Соединение №Б +азостробин

40+40

Соединение №В+флудиоксонил

10+10

Соединение №Г +флудиоксонил

10+10

Соединение №Г +азоксистробин

40+40

Соединение №Д+флудиоксонил

10+10

Соединение №Д+азоксистробин

40+40

Пример 3

Опыт с Pvrenophora teres (ячмень): защитное действие

1вес.ч. указанного в таблице 3 активного вещества смешивают с 25вес.ч. Ν,Ν-диметилфацетамида в качестве растворителя и 6вес.ч. алкиларилполигликолевого эфира в качестве эмульгатора и полученный концентрат разбавляют водой до желаемой концентрации.

После подсыхания нанесенного в указанном в таблице 3 количестве средства растения инокулируют опылением конидиями Pyrenophora teres. Растения оставляют в инкубационной камере при температуре 20°С и относительной влажности 100% на 48 часов.

Затем растения устанавливают в теплицу с температурой примерно 20°С и влажностью воздуха около 80%.

Через 7 дней после инокуляции оценивают состояние растений. При этом 0% означает, что степень действия средства соответствует контрольному опыту, тогда как степень действия 100% означает, что поражения не наблюдается

Результаты опыта сведены в таблице 3.

Таблица 3

Активное вещество

Количество активного вещества, г/га

Степень действия в %

Ожидаемая степень действия в %

Установленная степень действия в %

Соединение №А

18,75

62,5

Соединение №Б

18,75

62,5

Соединение №В

62,5

18,75

Соединение №Г

62,5

18,75

Соединение №Д

62,5

18,75

Триазоксид

62,5

Азоксистробин

18,75

Крезоксим-метил

62,5

Триадименол

18,75

Соединение №А+азоксистробин

9,375+9,375

Соединение №А+крезок-сим-метил

31,25+31,25

Соединение №Б+триазоксид

31,25+31,25

Соединение №Б+азоксистробин

9,375+9,375

Соединение №В+азокси-стробин

9,375+9,375

Соединение №В+триазо-ксид

31,25+31,25

Соединение №Г+триади-менол

9,375+9,375

Соединение №Г+азоксистробин

9,375+9,375

Соединение №Д+азоксистробин

9,375+9,375

Соединение №Д+крезоксим-метил

31,25+31,25

Пример 4

Опыт с Ervsiphe (пшеница); защитное действие

1вес.ч. указанного в таблице 4 активного вещества смешивают с 25вес.ч. Ν,Ν-диметилфацетамида в качестве растворителя и 6вес.ч. алкиларилполигликолевого эфира в качестве эмульгатора и полученный концентрат разбавляют водой до желаемой концентрации.

Для проверки защитного действия опрыскивают молодые растения полученным средством до тех пор, пока оно не начнет стекать с листьев. После подсыхания нанесенного в указанном в таблице 4 количестве средства растения инокулируют опылением конидиями Erysiphe.

Растения устанавливают в инкубационную камеру с температурой 20°С и влажностью воздуха около 80%.

Через 7 дней после инокуляции оценивают состояние растений. При этом 0% означает что степень действия средства соответствует контрольному опыту, тогда как степень действия 100% означает, что поражения не наблюдаются.

Результаты опыта сведены в таблице 4.

Таблица 4

Активное вещество №

Количество активного вещества г/га

Степень действия в %

Ожидаемая степень действия в %

Установленная степень действия в %

Соединение №Б

6,25

62,5

Соединение №Г

62,5

18,75

Соединение №Д

18,75

Азоксистробин

62,5

Крезоксим-метил

18,75

62,5

Соединение №Г+кре-зоксим-метил

31,25+31,25

Соединение №Д+крезоксим-метил

9,375+9,375

Соединение №Б+азоксистробин

31,25+31,25

Пример 5

Опыт с Ervsiphe (ячмень): защитное действие

1вес.ч. указанного в таблице 5 активного вещества смешивают с 25вес.ч. Ν,Ν-диметилфацетамида в качестве растворителя и 6вес.ч. алкиларилполиглико-левого эфира в качестве эмульгатора и полученный концентрат разбавляют водой до желаемой концентрации.

Для проверки защитного действия опрыскивают молодые растения полученным средством до тех пор, пока оно не начнет стекать с листьев. После подсыхания нанесенного в указанном в таблице 5 количестве средства растения инокулируют опылением конидиями Erysiphe.

Растения устанавливают в теплицу с температурой примерно 20°С и влажностью воздуха около 80%.

Результаты опыта сведены в таблице 5.

Таблица 5

Активное вещество №

Количество активного вещества, г/га

Степень действия в %

Ожидаемая степень действия в %

Установленная степень действия в %

Соединение №А

18,75

62,5

Соединение №Б

62,5

Соединение №В

62,5

Соединение №Г

62,5

Крезоксим-ме-тил

62,5

Соединение №А+крезоксим-метил

31,25+31,25

Соединение №Б+крезоксим-метил

31,25+31,25

Соединение №В+крезоксим-метил

31,25+ 31,25

Соединение №Г+крезоксим-метил

31,25+31,25

Пример 6

Опыт с Phvtophthora (помидоры); защитное действие

1вес.ч. указанного в таблице 6 активного вещества смешивают с 47вес.ч ацетона в качестве растворителя и 1вес.ч. алкиларилполигликолевого эфира в качестве эмульгатора и полученный концентрат разбавляют водой до желаемой концентрации.

После подсыхания нанесенного в указанном в таблице 6 количестве средства растения инокулируют водной суспензией Phytophthora infestans и затем растения устанавливают в инкубационную камеру с температурой около 20°С и 100%-ной относительной влажностью воздуха.

Через 3 дня после инокуляции осуществляют оценку поражения. При этом 0% означает, что степень действия соответствует степени действия контрольного опыта, а 100%-ная степень действия означает, что поражения не наблюдаются.

Результаты опыта сведены в таблице 6.

Таблица 6

Активное вещество №

Количество активного вещества, г/га

Степень действия в %

Ожидаемая степень действия в %

Установленная степень действия в %

Соединение №А

500

Соединение №Б

500

Соединение №В

500

Соединение №Г

500

Соединение №Д

Азоксистробин

Толилфлуанид

Металаксил

Валикарбамид

Триадиаменол

500

Соединение №А+валикарбамид

10+10

Соединение №А+толилфлуанид

50+50

Соединение №Б+валикарбамид

10+10

Соединение №Б+азоксистробин

10+10

Соединение №Б+толилфлуанид

50+50

Соединение №Б+метал-аксил

50+50

Соединение №В+метал-аксил

50+50

Соединение №В+триадименол

500+500

Соединение №Г+толилфлуанид

50+50

Соединение №Г+валикарбамид

10+10

Соединение №Г+азоксистробин

10+10

Соединение №Д+валикарбамид

10+10

Соединение №Д+азоксистробин

10+10

Соединение №Д+толилфлуанид

50+50

Пример 7

Опыт с Soharotheca (огурцы): защитное действие

1вес.ч. указанного в таблице 7 активного вещества смешивают с 47вес.ч. ацетона в качестве растворителя и 1вес.ч. алкиларилполигликолевого эфира в качестве эмульгатора и полученный концентрат разбавляют водой до желаемой концентрации.

После подсыхания нанесенного в указанном в таблице 7 количестве средства растения инокулируют водной суспензией спор Spharotheca fuliginea. Затем растения устанавливают в теплицу с температурой около 23°С и относительной влажностью около 70%.

Через 10 дней после инокуляции осуществляют оценку поражения. При этом 0% означает что степень действия, соответствующую степени действия контрольного опыта, а 100%-ная степень действия означает, что поражения не наблюдаются.

Результаты опыта сведены в таблице 7.

Таблица 7

Активное вещество №

Количество активного вещества, г/га

Степень действия в %

Ожидаемая степень действия в %

Установленная степень действия в %

Соединение №А

500

Соединение №Б

500

Соединение №В

500

Соединение №Г

Соединение №Д

500

Ципроконазол

Фенпиклонил

500

Флудиоксонил

500

Соединение №А+ципроконазол

10+10

Соединение №А+фенпиклонил

500+500

Соединение №А+флудиоксонил

500+500

Соединение №Б+фенпиклонил

500+500

Соединение №Б+флудиоксонил

500+500

Соединение №В+ципроконазол

10+10

Соединение №В+фенпниклонил

500+500

Соединение №Г+ципроконазол

10+10

Соединение №Д+ципроконазол

10+10

Соединение №Д+фениклонил

500+500

Соединение №Д+флудиоксонил

500+500

Пример 8

Опыт с Fusarium culmorium (пшеница); защитное действие Указанные в таблице 8 активные вещества используются в форме средства для сухого протравливания. Его приготавливают разбавлением соответствующего активного вещества размолотой горной породой с образованием тонкодисперсной смеси, которая обеспечивает равномерное распределение протравителя на поверхности семян.

Протравливание инфицированного посевного материала осуществляется за счет встряхивания вместе с протравителем в течение трех минут в закрытой стеклянной бутылке. При этом протравитель применяют в количестве 75 мг/кг посевного материала.

Пшеницу высаживают в стандартную почву на глубину 1см 2x100 зерен и выращивают в теплице при температуре около 18°С и относительной влажности около 95%, освещая их ежедневно по 15 часов.

Примерно через три недели после посева проводят осмотр растений на наличие симптомов поражения. При этом 0% означает что степень действия, соответствующую степени действия контрольного опыта, а 100%-ная степень действия означает, что поражения не наблюдаются.

Результаты опыта сведены в таблице 8.

Таблица 8

Активное вещество №

Количество активного вещества, г/га

Степень действия в %

Ожидаемая степень действия в %

Установленная степень действия в %

Соединение №А

0,5

Соединение №Б

Соединение №В

Соединение №Г

Соединение №Д

0,5

Ципроконазол

Триадименол

13,5

Флудиоксонил

Соединение №А+ципроконазол

37,5+37,5

1,5

Соединение №Б+ципроконазол

37,5+37,5

34,5

Соединение №В+триади-менол

37,5+37,5

13,5

30,5

Соединение №В+флудиоксонил

37,5+37,5

38,5

Соединение №Г+триади-менол

37,5+37,5

13,5

26,5

Соединение №Г+флудиоксонил

37,5+37,5

25,5

Соединение №Г+ципроконазол

37,5+37,5

51,5

Соединение №Д+триади-менол

37,5+37,5

13,5

Соединение №Д+флудиоксонил

37,5+37,5

24,5

Сравнение данных таблиц 1-8 свидетельствует о наличии у предлагаемого средства борьбы с фитопатогенными грибами синергизма.

Пример 9

Опыт с Mvzus

1вес.ч. указанного в таблице 9 активного вещества смешивают с 7вес.ч диметилформамида в качестве растворителя и 1вес.ч. алкиларилполиглико-левого эфира в качестве эмульгатора и полученный концентрат разбавляют водой до желаемой концентрации, указанной в таблице 9.

Сильно пораженные персиковой тлей (Myzus persicae) листья капусты (Brassica oleracea) обрабатывают погружением в полученное средство.

Через 6 дней определяют процент гибели насекомых. При этом 100% означает все тли были умерщвлены, а 0% означает, что ни одна тля не была умерщвлена.

Результаты опыта сведены в таблице 9.

Таблица 9

Активное вещество №

Концентрация активного вещества в средстве, %

Степень умерщвления, %

Ожидаемая степень умерщвления, %

Установленная степень умерщвления, %

Соединение №А

0,004

Флудиоксонил

0,02

Азоксистробин

0,0008

Соединение №А+флудиоксонил

0,004+0,02

100

Соединение №А+азоксистробин

0,004+0,0008

100

Пример 10

Опыт с личинками Phaedon

1вес.ч. указанного в таблице 10 активного вещества смешивают с 7вес.ч диметилформамида в качестве растворителя и 1вес.ч. алкиларилполигликоле-вого эфира в качестве эмульгатора и полученный концентрат разбавляют водой до желаемой концентрации, указанной в таблице 10.

Листья капусты (Brassica oleracea) обрабатывают погружением в полученное средство и на влажные еще листья переносят личинок рапсового листоеда (Phaedon cochleariae).

Через 7 дней определяют процент гибели личинок. При этом 100% означают, что все личинки были умерщвлены, а 0% означает, что ни одна личинка не была умерщвлена.

Результаты опыта сведены в таблице 10.

Таблица 10

Активное вещество №

Концентрация активного вещества в средстве, %

Степень умерщвления, %

Ожидаемая степень умерщвления, 0/ /0

Установленная степень умерщвления, %

Соединение №А

0,0008

1,25

Соединение №Г

2,50

Соединение №Д

0,0008

Ципроконазол

0,004

Триадименол

20,00

Соединение №А+ципроконазол

0,0008+0,004

100

Соединение №А+триадиаменол

1,25+20,00

100

Соединение №Г+триадименол

2,50+20,00

Соединение №Д+ципроконазол

0,0008+0,004

100

Пример 11

Опыт с Spodoptera fruqiperda

1вес.ч. указанного в таблице 11 активного вещества смешивают с 7вес.ч диметилформамида в качестве растворителя и 1вес.ч. алкиларилполигликолевого эфира в качестве эмульгатора и полученный концентрат разбавляют водой до желаемой концентрации, указанной в таблице 11.

Листья капусты (Brassica oleracea) обрабатывают погружением в полученное средство и на влажные еще листья переносят гусеницы Spodoptera frugiperda.

Через 7 дней определяют процент гибели гусениц. При этом 100% означают, что все гусеницы были умерщвлены, а 0% означает, что ни одна гусеница не была умерщвлена.

Результаты опыта сведены в таблице 11.

Таблица 11

Активное вещество №

Концентрация активного вещества в средстве, %

Степень умерщвления, %

Ожидаемая степень умерщвления, %

Установленная степень умерщвления, %

Соединение №А

0,004

Флудиоксонил

0,02

Соединение №А+флудиоксонил

0,004+0,02

100

Пример 12

Опыт с Plutella

1вес.ч. указанного в таблице 12 активного вещества смешивают с 7вес.ч диметилформамида в качестве растворителя и 1вес.ч. алкиларилполигликоле-вого эфира в качестве эмульгатора и полученный концентрат разбавляют водой до желаемой концентрации, указанной в таблице 12.

Листья капусты (Brassica oleracea) обрабатывают погружением в полученное средство и на влажные еще листья переносят гусеницы Plutella maculipenuis. Через 7 дней определяют процент гибели гусениц. При этом 100% означают, что все гусеницы были умерщвлены, а 0% означает, что ни одна гусеница не была умерщвлена.

Результаты опыта сведены в таблице 12.

Таблица 12

Активное вещество №

Концентрация активного вещества в средстве, %

Степень умерщвления, %

Ожидаемая степень умерщвления, %

Установленная степень умерщвления, %

Соединение №Б

0,004

Соединение №Г

0,004

Соединение №Д

0,004

Флудиоксонил

0,02

Валикарбамид

0,02

Триазоксид

0,02

Толилфлуанид

0,02

Ципроконазол

0,004

Соединение №Б+валикарбалид

0,004+0,02

Соединение №Б +триазоксид

0,004+0,02

Соединение №Г н-толилфлуанид

0,004+0,02

100

Соединение №Г+ципроконазол

0,004+0,004

100

Соединение №Д+флудиоксонил

0,004+0,02

Пример 13

Опыт с Heliothis virescens

1вес.ч. указанного в таблице 13 активного вещества смешивают с 7вес.ч диметилформамида в качестве растворителя и 1вес.ч. алкиларилполигликоле-вого эфира в качестве эмульгатора и полученный концентрат разбавляют водой до желаемой концентрации, указанной в таблице 13.

Побеги сои (Glycine max) обрабатывают погружением в полученное средство и на влажные еще листья переносят гусеницы Heliothis virescens. Через 7 дней определяют процент гибели гусениц. При этом 100% означают, что все гусеницы были умерщвлены, а 0% означает, что ни одна гусеница не была умерщвлена.

Результаты опыта сведены в таблице 13.

Таблица 13

Активное вещество №

Концентрация активного вещества в средстве, %

Степень умерщвления, %

Ожидаемая степень умерщвления, %

Установленная степень умерщвления, %

Соединение №В

0,00016

Азостробин

0,0008

Соединение №В+азоксистробин

0,00016+0,0008

100

Пример 14

Опыт с личинками Diabrotica balteata

1вес. часть указанного в таблице 15 активного соединения смешивают с 4вес. частями ацетона в качестве растворителя и 1вес. частью алкиларилполи-гликолевого эфира в качестве эмульгатора и концентрат разбавляют водой до желаемой концентрации.

Полученное средство смешивают с почвой в количестве, указанном в таблице 14.

Горшки заполняют обработанной почвой и сверху подают 5 прорастающих семян кукурузы. Затем горшки перемещают в теплице при температуре 20°С.

Через 2 дня добавляют подопытные насекомые.

Через 7 дней определяют эффективность защиты путем подсчета количества произросших растений кукурузы и определения полученного результата в % от контрольного опыта, в котором почву не обрабатывали активными веществами. При этом 0% означает, что защита соответствует контрольному опыту, а 100% означает полную защиту от насекомых.

Результаты опыта сведены в таблице 14.

Таблица 14

Активное вещество №

Концентрация активного вещества ч/мил, (мг/л почвы)

Ожидаемая эффективность защиты в %

Установленная эффективность защиты в %

Соединение №Г

5,00

2,50

Толилфлуанид

20,00

Фенпиклонил

20,00

Азоксистробин

20,00

Метала кси л

20,00

Ципроконазол

20,00

Крезоксим-метил

20,00

Тирам

20,00

Соединение №Г+толилфлуанид

5,00+20,00

100

2,50+20,00

100

Соединение №Г+фенпиклонил

5,00+20,00

100

2,50+20,00

100

Соединение №Г+азоксистробин

5,00+20,00

100

2,50+20,00

100

Соединение №Г+металаксил

2,50+20,00

Соединение №Г+ципро-коназол

2,50+20,00

Соединение №Г+крезоксимметил

5,00+20,00

100

2,50+20,00

100

Соединение №Г+тирам

50,00+20,00

100

2,50+20,00

Пример 15

Опыт с личинками Phaedon cochleariae

1вес. часть указанного в таблице 16 активного соединения смешивают с 4вес. частями ацетона в качестве растворителя и 1вес. частью алкиларилполи-гликолевого эфира в качестве эмульгатора и концентрат разбавляют водой до желаемой концентрации.

Полученное средство смешивают с почвой в количестве, указанном в таблице 15.

Горшки заполняют обработанной почвой и сажают капусту (Brassica oleracea).

Через 7 дней к растениям добавляют подопытные насекомые.

Через дальнейшие 3 дня определяют эффективность защиты путем определения количества растений капусты в % от контрольного опыта, в котором почву не обрабатывали активными веществами.

При этом 0% означает, что защита соответствует контрольному опыту, а 100% означают полную защиту от насекомых.

Результаты опыта сведены в таблице 15.

Таблица 15

Активное вещество №

Концентрация активного вещества ч/мил, (мг/л почвы)

Ожидаемая эффективность защиты в %

Установленная эффективность защиты, %

Соединение №Г

2,50

5,00

10,00

Триадименол

20,00

Соединение №Г +триадименол

10,00+20,00

100

5,00+20,00

100

2,50+20,00

Пример 16

Опыт с Spodoptera fruqiperda

1вес. часть указанного в таблице 18 активного соединения смешивают с 4вес. частями ацетона в качестве растворителя и 1вес. частью алкиларилполигликолевого эфира в качестве эмульгатора и концентрат разбавляют водой до желаемой концентрации.

Полученное средство смешивают с почвой в количестве, указанном в таблице 16.

Горшки заполняют обработанной почвой и сверху подают 3 проросших зерна пшеницы. Затем горшки помещают в теплицу при 20°С.

Через 9 дней к растениям добавляют подопытные насекомые. Через дальнейшие 5 дней определяют эффективность защиты путем определения количества растений в % от контрольного опыта, в котором почву не обрабатывали активными веществами.

При этом 0% означает, что защита соответствует контрольному опыту, а 100% означают полную защиту от насекомых.

Результаты опыта сведены в таблице 16.

Таблица 16

Активное вещество №

Концентрация активного вещества ч/мил, (мг/л почвы)

Ожидаемая эффективность защиты в %

Установленная эффективность защиты, %

Соединение №Г

10,00

0 50

Соединение №Д

2,50

Триадименол

20,00

Фенпиклонил

20,00

Металаксил

20,00

Ципроконазол

20,00

Соединение №Г+металаксил

10,00+20,00

Соединение №Д+триадименол

2,50+20,00

Соединение №Д+фенпиклонил

2,50+20,00

Соединение №Д+ципроконазол

2,50+20,00

Сравнение данных таблиц 9-16 свидетельствует о наличии у средства борьбы с насекомыми синергизма.

Текст

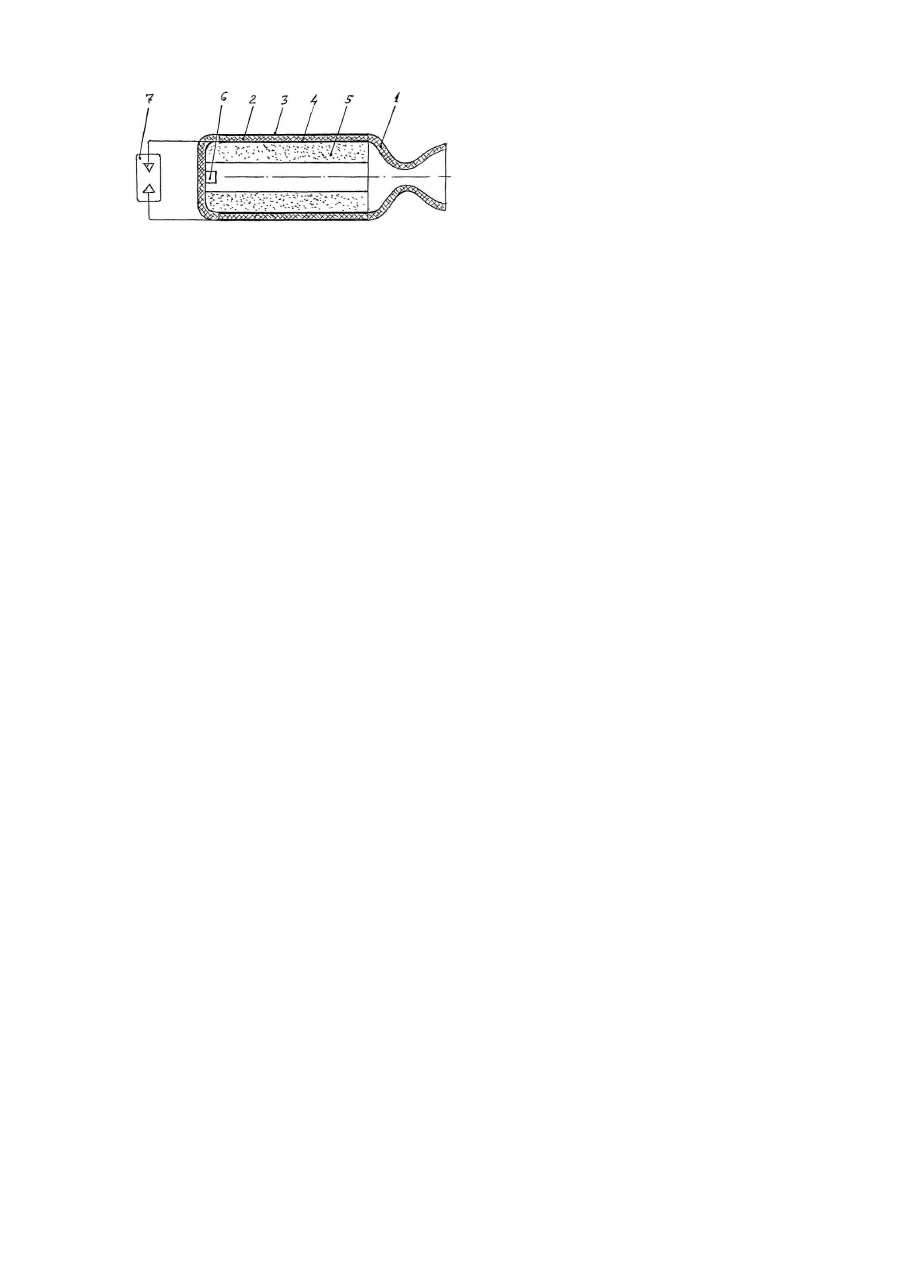

Винахід відноситься до ракетної техніки і може використовуватися в конструкціях двигунів на високоенергетичному паливі /так є паливо має велику швидкість горіння, але характеризується акустичною нестійкістю/. Відомі засоби запобігання нестійкості горіння шляхом розміщення у камері згоряння резонаторів, екранів, діафрагм та домішок металу в паливо [1]. Надійність цих механічних засобів недостатня, бо вони діють лише у вузькому діапазоні частот коливань. Окрім цього, відомі засоби збільшують пасивну масу і габарити ракетного двигуна. Найбільш близьким до пропонованого технічного рішення є ракетний двигун твердого палива [2], який містить камеру згоряння з розміщеним в ній зарядом твердого палива, сопло та встановлений на передньому дні камери згоряння акустичний демпфер, виконаний у вигляді циліндричної двохступеневої камери, причому ступінь камери меншого діаметру зорієнтована в сторону сопла і розміщена у каналі заряду, акустичний демпфер оснащений підпружиненим поршнем, розміщеним в ступені камери більшого діаметру, а на боковій стінні камери меншого діаметру зі сторони переднього дна камери згоряння виконаний радіальний отвір. Такий двигун мае незадовільні масо-габаритні показники в зв’язку з наявністю деталей акустичного демпфера у камері згоряння. Надійність двигуна недостатня через обмеженість робочого діапазону частот акустичного демпфера, бо він являє собою механічний пристрій. В основу винаходу поставлено задачу створити ракетний двигун з акустичним демпфером, у якому завдяки дисипації надлишку акустичної енергії перетворенням п'єзоелектричною частиною корпусу камери згоряння в електричну енергію і потім в іскровому розряднику в тепло підвищено надійність та поліпшено масо-габаритні показники. Технічний результат, якого можна досягти при здійсненні винаходу, полягає в зменшенні пасивної маси і габаритів двигуна за рахунок вилучення із камери згоряння механічних елементів демпфера, а також в підвищенні надійності двигуна завдяки розширенню робочого діапазону частот акустичного демпфера переходом від механічного пристрою до електричного. Поставлена задача вирішується дякуючи тому, що в ракетному двигуні твердого палива, який містить камеру згоряння з корпусом і акустичний демпфер, акустичний демпфер виконаний у вигляді іскрового розрядника, підключеного до двох електродів, жорстко скріплених з частиною корпусу, яка виготовлена із п'єзоелектричного матеріалу. Введені ознаки дозволяють зменшити пасивну масу і габарити твердопаливного ракетного двигуна з акустичним демпфером через вилучення деталей демпфера із складу камери згоряння. Функцію акустичного демпфера в запропонованому двигуні виконує іскровий розрядник, підключений до п'єзоелектричного перетворювача, що має частиною корпусу камери згоряння. При цьому надійність двигуна підвищується за рахунок запобігання його руйнуванню гарантованим обмеженням рівня акустичної енергії в широкому диапазоні частот. На кресленні подано загальний вид запропонованого ракетного двигуна. Ракетний двигун містить камеру згоряння з склопластиковим корпусом 1, циліндрична частина 2 якого виготовлена із п'єзоелектричного матеріалу, наприклад полівініліденфторида або його сополімерів. З п'єзополімерною частиною 2 корпусу і жорстко скріплені два коаксіальні електроди 3 та 4. П'єзополімер 2 разом з електродами 3 та 4 являє собою широкосмуговий п'єзоелектричний перетворювач. У камері знаходиться заряд твердого палива 5 та електрозапалювач 6. Двигун оснащений акустичним демпфером, виконаним у вигляді іскрового розрядника 7, підключеного між електродами 3 та 4. Іскровий розрядник 7 має пробивну напругу, яка розрахована із умови обмеження руйнівних коливань тиску в камері згоряння з урахуванням коефіцієнта електромеханічного зв'язку п’єзополімера 2. Робота ракетного двигуна здійснюється наступним чином. Після подачі електричного струму на запалювач 6 починається горіння заряду 5. В камері згоряння збуджуються коливання тиску різних частот. Коливання газу передаються на п'єзоелектричну частину 2 корпусу камери згоряння. Внаслідок прямого п’єзоефекта на електродах 3 та 4 виникають електричні заряди і відповідно електрорушійна сила, величина якої пропорційна амплітуді коливань. При перевищенні амплітудою коливань розрахункової величини спрацьовує іскровий розрядник 7, де електрична енергія перетворюється в теплову енергію /через зіткнення заражених часток з молекулами газа, що заповнює розрядник/. Коливання тиску в камері згоряння затухають внаслідок дисипації акустичної енергії в іскровому розряднику 7 і режим роботи двигуна стабілізується. В запропонованому двигуні акустична енергія широкого спектру частот, яка перевищує розрахункову величину, перетворюється спочатку п’єзоелектричною частиною камери згоряння в електричну енергію, а потім в іскровому розряднику - у тепло. Таким чином забезпечується надійне придушення акустичної нестійкості горіння в ракетному двигуні твердого палива. Література: 1. Абугов Д.И., Бобылев В.М. Теория и расчёт ракетных двигателей твёрдого топлива. М.: Машиностроение, 1987, с.150-152. Основные мероприятия по предотвращению акустической неустойчивости в РДТТ. 2. Патент Російської федерації №2056519, кл. F02К 9/08, 1996,- прототип.

Дивитися

Додаткова інформація

Назва патенту англійською

Solid fuel jet propulsion

Автори англійською

Petrenko Oleksandr Vasyliovych

Назва патенту російською

Ракетный двигатель на твердом топливе

Автори російською

Петренко Александр Васильевич

МПК / Мітки

МПК: F02K 9/08

Мітки: двигун, паливі, твердому, ракетний

Код посилання

<a href="https://ua.patents.su/2-64367-raketnijj-dvigun-na-tverdomu-palivi.html" target="_blank" rel="follow" title="База патентів України">Ракетний двигун на твердому паливі</a>

Подібні патенти

Калорифер на твердому паливі

Номер патенту: 526

Опубліковано: 15.09.2000

Автор: Крістен Кньофлер- Шрадер

МПК: F24H 3/02

Мітки: паливі, калорифер, твердому

Формула / Реферат:

1. Калорифер на твердому паливі, що складається з циліндричної з горизонтальною віссю топкової камери, кожух якої складений з встановлених впритул одна до одної дугоподібних труб, що виступають за межі топкової камери і відкриті з нижніх і верхніх кінців, причому топкова камера має в передній стінці топкові дверцята з ручкою обслуговування калорифера і фіксуючого механізма, у верхній частині задньої торцевої стінки - відвідний хід димових...

Опалювально-варильна піч на твердому паливі

Номер патенту: 3076

Опубліковано: 15.10.2004

Автори: Гросуляк Михайло Васильович, Бровін Олег Вячеславович

МПК: F24B 3/00

Мітки: паливі, твердому, піч, опалювально-варильна

Формула / Реферат:

1. Опалювально-варильна піч на твердому паливі, що містить корпус з плитним настилом, топку і димохід, яка відрізняється тим, що на плитному настилі розміщена пластина з теплопровідного вогнетривкого матеріалу, а склепіння топки виконане у формі панцира черепахи (стелі з низьким куполом), при цьому топка і простір над плитним настилом об'єднані у загальну камеру.2. Опалювально-варильна піч за п. 1, яка відрізняється тим, що в корпусі...

Спосіб роботи топки, що працює на пилоподібному твердому паливі

Номер патенту: 27924

Опубліковано: 16.10.2000

Автори: Таул Дейвід П., Ріні Майкл Дж., Дженнінгс Петрік Л., Еллевелл Тодд Д., Ляфлеш Ричард С., Ендерсен Дейвід К.

МПК: F23C 5/00

Мітки: пилоподібному, працює, роботи, паливі, топки, спосіб, твердому

Текст:

Спосіб роботи парогазової електростанції на комбінованому паливі (твердому з газоподібним чи рідким) і парогазова установка для його здійснення

Номер патенту: 64812

Опубліковано: 15.03.2004

Автори: Дикий Микола Олександрович, Уваричев Олександр Миколайович, Уваричев Євген Миколайович

МПК: F02C 6/18, F01K 21/00

Мітки: комбінованому, паливі, здійснення, спосіб, парогазова, установка, парогазової, рідким, твердому, роботи, електростанції, газоподібним

Формула / Реферат:

1. Спосіб роботи парогазової електростанції на комбінованому паливі, який включає процеси спалювання палива з утворенням перегрітої пари, часткового розширення перегрітої пари з перетворенням її потенційної енергії в кінетичну, а кінетичної енергії в механічну з одночасним перетворенням її в електричну з подальшою подачею пари після розширення на проміжний перегрів у паровому контурі, а також включає процеси стиснення повітря, спалювання в...
