F02K 9/97 — ракетні сопла

Номер патенту: 112002

Опубліковано: 11.07.2016

Автори: Кузьменко Микола Петрович, Кіріченко Олександр Олегович, Коваленко Микола Дмитрович

МПК: F02K 9/97, F02K 1/06, F02K 9/32 ...

Мітки: ракетний, двигун, торцевим, зарядом, твердого, детонаційний, палива

Формула / Реферат:

1. Детонаційний ракетний двигун з торцевим зарядом твердого палива, що містить циліндричну багатосекційну камеру згоряння та надзвукове сопло, секції камери згоряння з'єднані між собою автоматизованим роз'ємним сполученням таким чином, що вони можуть розгортатися із силової (міцної) циліндричної оболонки камери згоряння в конусоподібний або іншої форми розтруб, що розширюється з півкутом 5-15 градусів, а потім послідовно відділятися, який...

Номер патенту: 103618

Опубліковано: 11.11.2013

Автори: Дісс Паскаль, Лавассері Ерік

МПК: C03C 14/00, C03C 8/14, C04B 41/00 ...

Мітки: композитного, шару, матеріалу, деталі, самовідновлювального, спосіб, одержання

Формула / Реферат:

1. Спосіб одержання самовідновлювального шару на деталі з композитного матеріалу, який включає нанесення на деталь композиції, що містить:- суспензію колоїдного діоксиду кремнію,- бор або сполуку бору у вигляді порошку,- карбід кремнію у вигляді порошку і- щонайменше один наджароміцний оксид.2. Спосіб за п. 1, який відрізняється тим, що композиція додатково містить кремній у вигляді порошку.3. Спосіб...

Номер патенту: 101376

Опубліковано: 25.03.2013

Автори: Делпер'є Бернар, Паронто Жан-Марі, Шарло Франсуа

МПК: F02K 9/97, C04B 35/83

Мітки: дифузора, виготовлення, сопла, композитного, спосіб, матеріалу

Формула / Реферат:

1. Спосіб виготовлення тонкостінного сопла або дифузора сопла з композитного матеріалу, який містить ущільнений матрицею закріплений волокнистий каркас, у якому: - одержують полотна з волокнистої тканини, виготовленої об'ємним ткацтвом, - формують волокнисту преформу шляхом підгонки полотен на формі, яка має поверхню, що відтворює бажану геометрію внутрішньої або зовнішньої поверхні підлягаючого виготовленню сопла або дифузора...

Номер патенту: 101038

Опубліковано: 25.02.2013

Автор: Єрмоленко Іван Миколайович

МПК: F02K 1/78, F02K 7/00, F02K 1/54 ...

Мітки: двигун, реактивний

Формула / Реферат:

Реактивний двигун, що містить камеру згоряння, реактивне сопло, агрегати керування та енергопостачання двигуна, паливні трубопроводи, форсунки подачі палива в реактивне сопло, який відрізняється тим, що форсунки подачі палива в реактивне сопло направлені в бік виходу з реактивного сопла паралельно до внутрішньої поверхні реактивного сопла.

Номер патенту: 53764

Опубліковано: 25.10.2010

Автори: Дураченко Володимир Михайлович, Волков Владислав Вікторович, Долінкевич Андрій Семенович, Сергійчук Борис Васильович, Кошкін Михайло Іванович, Потапов Олександр Михайлович, Штефан Юрій Володимирович, Лічман Олена Олександрівна

МПК: F02K 9/97

Мітки: двигун, рідинний, ракетний

Формула / Реферат:

1. Рідинний ракетний двигун, що містить камеру згоряння і сопло, форсункову головку і електрогідроклапани подачі в неї компонентів ракетного палива, який відрізняється тим, що камера згоряння і сопло виконані у вигляді однієї деталі - насадка з вуглець-вуглецевого композиційного матеріалу, з'єднаного через рознімний перехідник з форсунковою головкою.2. Рідинний ракетний двигун за п. 1, який відрізняється тим, що притискне кільце...

Номер патенту: 85854

Опубліковано: 10.03.2009

Автори: Марчан Роман Анатольович, Коваленко Андрій Миколайович, Переверзєв Володимир Григорович, Шнякін Володимир Миколайович

МПК: F02K 9/97

Мітки: неметалічного, кріплення, камери, соплового, матеріалу, двигуна, насадка, пристрій, композиційного, ракетного, рідинного

Формула / Реферат:

1. Пристрій кріплення соплового насадка з композиційного неметалічного матеріалу до камери рідинного ракетного двигуна, на якому розташований кільцевий силовий фланець, що має кріпильні елементи, який відрізняється тим, що з торцясоплового насадка розташоване торцеве ущільнення, а з внутрішньої сторони - циліндричне ущільнення, при цьому по колу на силовому фланці додатково рівномірно розташовані радіальні пружні фіксуючі елементи з...

Номер патенту: 79272

Опубліковано: 11.06.2007

Автори: Тебол Жак, Лаксаге Мішель, Дісс Паскаль

МПК: C04B 41/89, C04B 41/87, C04B 41/85 ...

Мітки: композиційного, окислення, протиокислювальним, захисним, спосіб, захисту, покриттям, деталь, матеріалу, деталі

Формула / Реферат:

1. Спосіб захисту деталі з композиційного матеріалу від окислення, згідно з яким на деталь наносять склад, який містить суміш принаймні одного бориду у формі порошку, принаймні одного термостійкого склоподібного оксиду у формі порошку, який має здатність заживляти тріщини шляхом утворення скла, і сполучної речовини, що містить смолу-джерело термостійкого керамічного матеріалу, і здійснюють структурування смоли, який відрізняється тим, що...

Номер патенту: 72352

Опубліковано: 15.02.2005

Автор: Калабро Макс

МПК: F02K 9/52, F02K 9/64, F02K 9/97 ...

Мітки: ракетний, двигун

Формула / Реферат:

1. Ракетний двигун (І), що має подовжню вісь (Z-Z) та містить камеру (1) згоряння, робоча частина (С) якої призначена для горіння палива і окислювача і сполучена за допомогою горловини (3) з соплом (2), що розширюється, для випуску газів, які утворюються внаслідок горіння, яке розташоване вздовж осі камери (1) згоряння, поряд з горловиною (3) та протилежно до неї, при цьому робоча частина (С) живиться окислювачем з кінця (5А), протилежного...

Номер патенту: 70364

Опубліковано: 15.10.2004

Автори: Боман Арне, Лундгрен Ян, Олофссон Матс

МПК: F02K 9/97

Мітки: розширювальним, стінки, циклом, пристрій, сопел, двигунів, внутрішній, переносу, стороні, тепла, збільшення, ракетних, холодоагенту

Формула / Реферат:

1. Пристрій для збільшення переносу тепла до холодоагенту на внутрішній стороні стінки сопел ракетних двигунів з розширювальним циклом, в якій виконані канали для холодоагенту, який відрізняється тим, що  внутрішня сторона стінки сопла, яка звернена до полум'я, має   поверхневу шорсткість такої величини, що вона виступає у в'язкий підшар примежового шару на стінці сопла.2. Пристрій за п. 1, який відрізняється тим, що шорсткість...

Номер патенту: 69452

Опубліковано: 15.09.2004

Автор: Боман Арне

МПК: F02K 9/97

Мітки: лінією, ракетних, відриву, потоку, управління, соплах, пристрій

Формула / Реферат:

1. Пристрій для управління лінією відриву потоку в ракетних соплах, який відрізняється тим, що внутрішній бік сопла (1) має розміщені регулярно по колу площі (2) з підвищеною поверхневою шорсткістю порівняно з рештою внутрішньої частини сопла.2. Пристрій за п. 1, який відрізняється тим, що шорсткість поверхні поступово збільшується від входу сопла до його виходу і на виході перевищує 1 мм.3. Пристрій за п. 1 або 2, який...

Номер патенту: 51847

Опубліковано: 16.12.2002

Автор: Лундгрен Ян

МПК: F02K 9/64, F02K 9/97

Мітки: сопел, двигунів, ракетних, випускних, спосіб, виготовлення

Формула / Реферат:

1. Спосіб виготовлення випускного сопла (1) для використання у ракетних двигунах, де випускне сопло (1) утворено з структурою стінки, що включає множину взаємно суміжних охолоджуючих каналів (5; 5'), які йдуть, по суті, від впускного кінця (6) випускного сопла (1) до його випускного кінця (7), причому зазначений спосіб включає:- розміщення зовнішньої стінки (3) навколо внутрішньої стінки (2);- конфігурацію та розміщення множини...

Номер патенту: 48274

Опубліковано: 15.08.2002

Автори: Пєрр'є Бруно, Санс Жан-Люк, Колліньон Лорант

МПК: F02K 9/97

Мітки: розгортаюча, ракетного, частина, двигуна, розбіжна

Формула / Реферат:

1. Розгортаюча розбіжна частина для ракетного двигуна, яка містить першу частину (20), принаймні одну другу частину у формі розбіжного кільця (22), яка виконана з можливістю переміщення між стиснутим положенням, в якому вона охоплює першу частину, і розгорнутим положенням, в якому вона приєднана до нижнього за течією кінця першої частини, механізму розгортання (30), здатному змусити перше розбіжне кільце перейти від його стиснутого...

Номер патенту: 46177

Опубліковано: 15.05.2002

Автор: Хаггандер Ян

МПК: F02K 9/97

Мітки: стінки, має, ракетного, двигуна, елемент, охолоджувані, сопел

Формула / Реферат:

1. Елемент для сопел ракетного двигуна, що має охолоджувані стінки сопел, який містить: велику кількість близько розміщених охолоджувальних каналів (2; 22), що продовжуються від впускного кінця (3) сопла до його випускного кінця (4), який відрізняється тим, що стінка сопла складається з декількох видовжених панелей (11; 21), котрі простягаються від впускного кінця до випускного кінця сопла і з'єднуються вздовж їхніх подовжніх бічних ребер...

Номер патенту: 46175

Опубліковано: 15.05.2002

Автори: Маттссон Ян, Енггорд Джон, Хеггандер Ян, Олофссон Матс

МПК: F02K 9/97

Мітки: потоку, уможливлює, двигуна, навантаження, бічного, профіль, керування, забезпечує, ракетного, сопла, відривом, зменшення

Формула / Реферат:

1. Профіль сопла ракетного двигуна, що уможливлює керування відривом потоку та забезпечує зменшення бічного навантаження, що має близький до параболічного поздовжній профіль, який відрізняється тим, що на ділянці від критичного перерізу до перерізу, де коефіцієнт розширення досягає 50 %,  профіль сопла параболічний, а ще далі від критичного перерізу переходить у (і) строго конічну форму, яка має кут до осьової лінії 15°-25°, (іі) невелику...

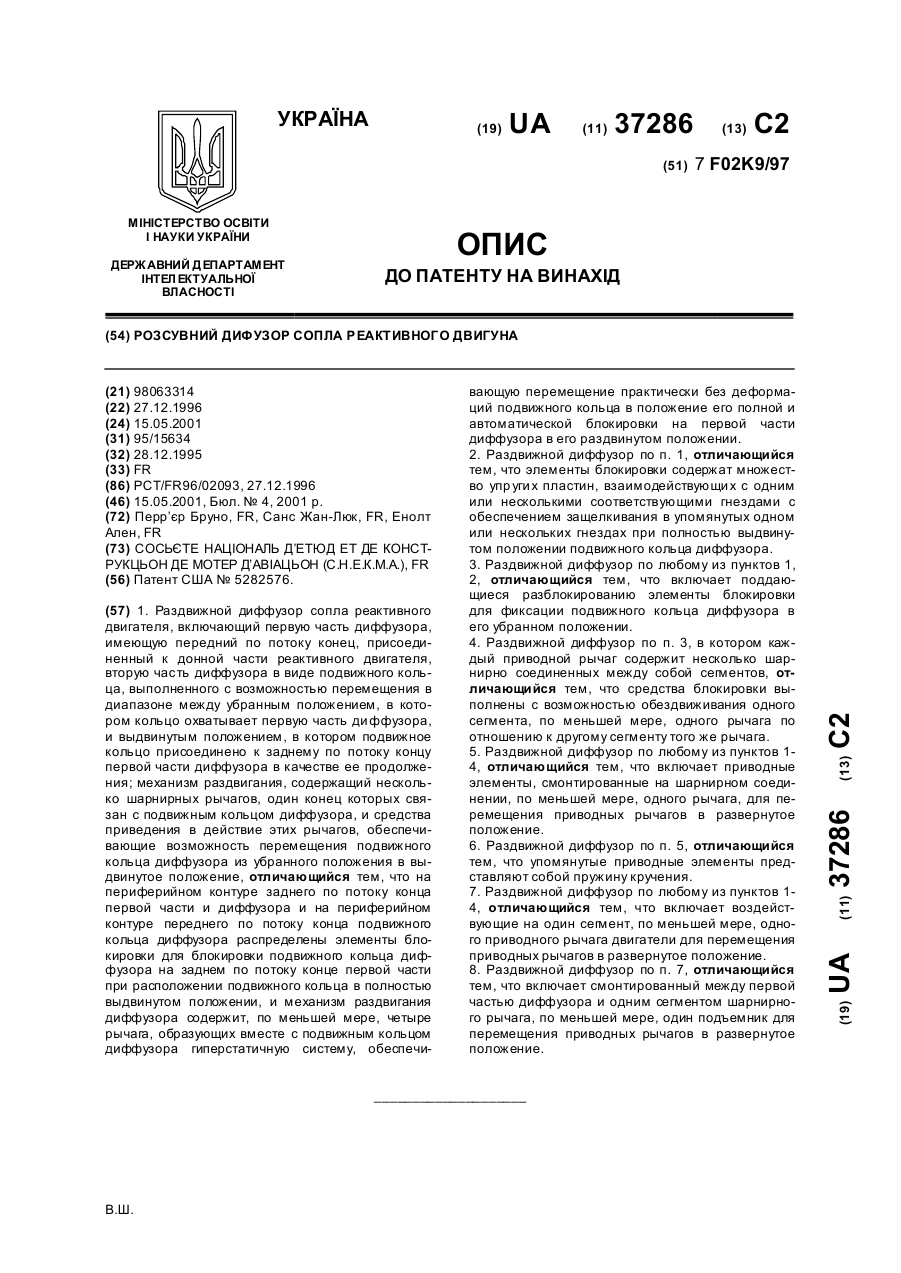

Номер патенту: 37286

Опубліковано: 15.05.2001

Автори: Енолт Ален, Перр'єр Бруно, Санс Жан-Люк

МПК: F02K 9/97

Мітки: сопла, розсувний, двигуна, реактивного, дифузор

Формула / Реферат:

1. Раздвижной диффузор сопла реактивного двигателя, включающийпервую часть диффузора, имеющую передний по потоку конец, присоединенный к донной части реактивного двигателя;вторую часть диффузора в виде подвижного кольца, выполненного с возможностью перемещения в диапазоне между убранным положением, в котором кольцо охватывает первую часть диффузора, и выдвинутым положением, в котором подвижное кольцо присоединено к заднему по...

Номер патенту: 15422

Опубліковано: 30.06.1997

Автор: Маковій Вячеслав Степанович

МПК: F02K 9/97

Мітки: реактивне, сопло

Текст:

...меньшей мере трех реактивных форсунок, установленных по периметру расширяющейся выходной части сопла на равном расстоянии друг от друга и ориентированных своими выходами на ось сопла с возможностью изменения угла поворота относительно последней. Введение такого блока-ускорителя позволяет создать своеобразный газовый экран-упор из реактивных струй с избыточным внутренним давлением в центре их пересечения, т.е. по оси сопла. На фиг.1 изображен...
