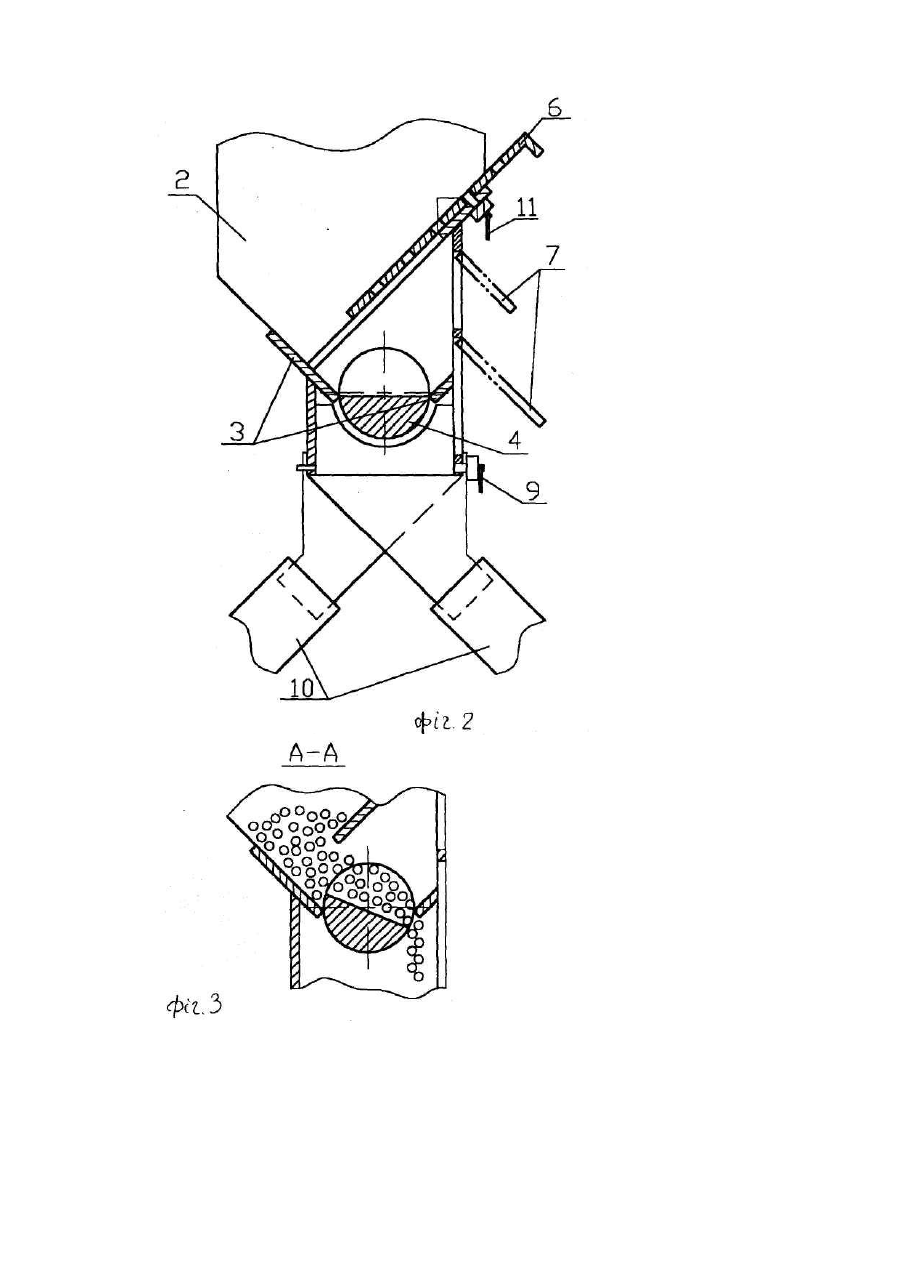

Дозатор висівної системи

Винахід належить до сільськогосподарського машинобудування, зокрема до висівних пристроїв, які застосовуються при виконанні сільськогосподарських робіт на посіві насіння різних культур. Рівень техніки, до якої належить дозатор висівної системи, визначається відомими технічними рішеннями, які наведені далі. Відома висівна система в якій витоки дозатора виконані у вигляді щілини, а затвор у вигляді консольної плоскої пружини, що керується електроприводом [патент РФ №2056716, кл. А01 С7/04, 27.03.1996 p.]. Вільна кромка затвора з невеликим зазором примикає до змінної колекторної пластини з декількома стоками у вигляді каліброваних п'ятикутних вікон. Колекторна пластина встановлена над стоком дозатора. Але, як показала експлуатація, вона має деякі недоліки, а саме: - дрібне насіння попадає до електропривода, який розташований в корпусі дозатора і заважає його нормальній роботі; - внаслідок неперіодичного защемлення затвором насіння з'являється нерівномірність та нестійкість висіву, а також травмується насіння; - внаслідок того, що амплітуда відкриття затвора не регулюється, обмежується діапазон висівних культур. Найбільш близьким технічним рішенням, що заявляється є висівна система, що захищена патентом України № 28119 від 16.10.2000 р. дозатор якої керується електроприводом, встановленим зовні, затвор дозатора виконаний у вигляді пластини, що вільно повертається над стоком для насіння і поворот якої керується електроприводом та задатчиками відкритого стану затвора, а стік для насіння у дозаторі виконаний у вигляді трикутного вікна, з можливістю перекриття його затвором. Недоліком такої конструкції дозатора висівної системи є те, що насіння з бункеру подається нерегульованим потоком і лягає товстим шаром на затвор дозатора. Для того, щоб повернути його на заданий кут відкритого стану, потрібне значне зусилля крокового двигуна, тобто він працює з перевантаженням. Після закінчення посіву, або при зміні посівної культури, насіння, що зосталось в бункері, приходиться видаляти вручну, через спеціальні вивантажувальні вікна, а те насіння, що зосталось в дозаторі просто висипати на землю. Виникають проблеми і при попаданні стороннього предмету, який „заклинює" затвор. В цьому випадку також приходиться вибирати насіння з бункера. Неможливий одним дозатором і багаторядний висів насіння. В основу винаходу поставлена задача позбутись недоліків найближчого аналога, а саме: зменшити навантаження на кроковий двигун електропривода, розширити технологічні можливості та якісні показники дозатора, а також вдосконалити його обслуговування Вирішення поставленої задачі досягається тим, що корпус дозатора виконаний роз’німним і обладнаний шибером для перекриття проходу насіння з бункера та технологічними вікнами для очистки затвора. Затвор дозатора виконаний у вигляді циліндра з пазами, який вільно обертається над стоком для насіння. Стік для насіння має прямокутну форму (щілину), довжина якої дорівнює довжині затвора, а ширина не перевищує його діаметра. Пази затвора виконані перпендикулярно його осі обертання і мають форму тригранної призми, ребро якої заглиблено в тіло затвора, до його осі. Кількість пазів дорівнює кількості сошників, що ним обслуговуються. Нижня частина дозатора - колектор, виконана змінною, має перегородки. Корпус дозатора та затвора, за бажанням замовника, виконуються з хімічно стійкого матеріалу. Винахід, що пропонується, відрізняється від найближчого аналога тим, що обладнання дозатора шибером дозволяє регулювати потік насіння, що подається до нього, а виконання затвору циліндричним значно зменшить навантаження на кроковий двигун, тому що не потрібно ворушити шар насіння над ним, як це має місце в найближчому аналізі. Пази, що виконані в затворі, дозволяють захопити однакову порцію насіння і тим самим покращують процес дозування його та підвищують показники нестійкості висіву. Встановлення в корпусі дозатора технологічних вікон полегшує обслуговування дозатора, в разі збою його роботи. Виконання корпусу дозатора рознімним дозволяє опорожняти бункер від насіння автоматично, а виконання затвора з пазами та колектора з перегородками дозволяє здійснювати багаторядний посів одним дозатором. А це, в свою чергу, дозволяє зменшити їх кількість, тобто спростити конструкцію та зменшити енергетичне навантаження на блок живлення. Виконання корпусу дозатора та затвора з хімічно стійкого матеріалу дозволяє використовувати висівну систему для внесення мінеральних добрив. Технічним результатом винаходу є покращення якісних показників висіву, розширення експлуатаційних і технологічних можливостей дозатора та вдосконалення його обслуговування. На фіг. 1, 2, 3 зображений дозатор та його розріз по осі. Дозатор висівної системи складається із корпуса 1, зверху якого встановлений бункер для насіння 2, а знизу знімний колектор 8. Дозатор має стіковий отвір для насіння 3, виконаний у вигляді прямокутного вікна (щілини) з можливістю перекриття його затвором 4. Затвор встановлений на осі дозатора і має вигляд циліндра з пазами, що вільно обертається над стіком для насіння. Пази затвора 4 виконані перпендикулярно його осі обертання і мають форму тригранної призми, ребро якої заглиблено в тіло затвора до його осі. Поворот затвора здійснюється електроприводом 5. Корпус дозатора обладнаний шибером 6, для перекриття проходу насіння з бункера, технологічними вікнами 7, для очистки затвора та колектором 8 з перегородками , для здійснення багаторядного посіву одним дозатором. Колектор 8 приєднується до корпуса дозатора за допомогою спеціального замка 9. Вихідні отвори колектора встановлені в проводи для насіння 10. Шибер 6, який перекриває прохід насіння з бункера має п'ять фіксованих положень (прохід закритий, відкритий на 25%, 50%, 75%, 100%) . Положення шибера фіксується фіксатором 11. Перед початком роботи задатчиками задається певний режим роботи затвора (кут початкового відкритого стану затвора, амплітуда коливання, тривалість відкритого стану затвора). Шибером, в залежності від розміру та необхідної норми висіву насіння, встановлюється прохід для насіння. З початком роботи сівалки насіння з бункера 2 через прохід, обмежений шибером 6, попадає у простір над затвором і заповнює пази на ньому. Таким чином відбирається нормована порція посівного матеріалу, яка подається затвором 4 до стікового отвору (щілини) 3. В залежності від встановлених параметрів, затвор відхиляється на певний кут і видає порцію насіння до колектора з перегородками 8, звідки по проводу 10 насіння попадає в гр унт. Після закінчення посіву, або в разі зміни посівної культури, відкривається замок 9 на дозаторі, колектор 8 від’єднується, до стікового отвору подається тара для насіння, встановлюється максимальний режим роботи дозатора і насіння звільняє бункер автоматично. В разі „заклинювання" затвора (попадання стороннього предмету) закривається шибер 6, відкриваються технологічні вікна 7 і затвор 4 звільняється від стороннього предмету. Завдяки такій конструкції дозатора значно покращені якісні показники висіву, розширені технологічні і експлуатаційні можливості дозатора та вдосконалено його обслуговування. Виконання його рознімним, зі змінним колектором, робить сівалку універсальною. Наприклад для овочевого насіння затвор дозатора виконується з одним пазом, обладнується одно, або двохрядним колектором, для зернового насіння затвор виконується з трьома пазами та обладнується шестирядним колектором і т. д.
