Нагорняк Степан Григорович

Номер патенту: 3954

Опубліковано: 15.12.2004

Автори: Бортник Михайло Ігорович, Нагорняк Степан Григорович

МПК: B24C 1/00

Мітки: гідроабразивної, заготовок, верстат, внутрішніх, очистки, трубчастих, поверхонь

Формула / Реферат:

Верстат для гідроабразивної очистки внутрішніх поверхонь трубчастих заготовок з основою, приводом і резервуаром для гідроабразивної суспензії, який відрізняється тим, що в центральній частині резервуара для гідроабразивної суспензії вертикально розміщена нерухомо з'єднана з його дном ступінчаста циліндрична оправка, на виступаючому із резервуара кінці якої співвісно із нею встановлена вертикально трубчаста вставка з розміщеним на її верхньому...

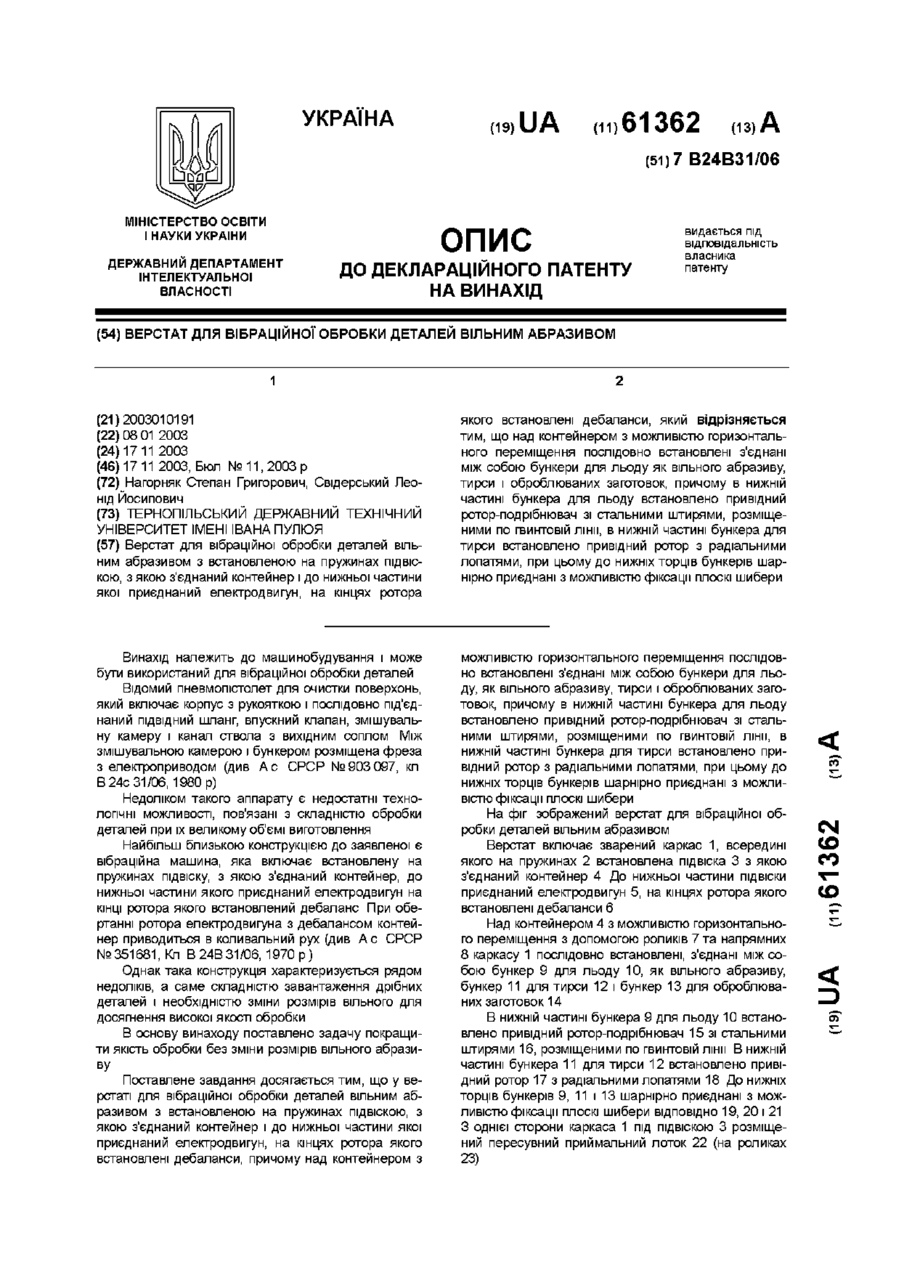

Номер патенту: 61362

Опубліковано: 17.11.2003

Автори: Свідерський Леонід Йосипович, Нагорняк Степан Григорович

МПК: B24B 31/06

Мітки: обробки, верстат, деталей, вібраційної, абразивом, вільним

Формула / Реферат:

Верстат для вібраційної обробки деталей вільним абразивом з встановленою на пружинах підвіскою, з якою з'єднаний контейнер і до нижньої частини якої приєднаний електродвигун, на кінцях ротора якого встановлені дебаланси, який відрізняється тим, що над контейнером з можливістю горизонтального переміщення послідовно встановлені з'єднані між собою бункери для льоду як вільного абразиву, тирси і оброблюваних заготовок, причому в нижній частині...

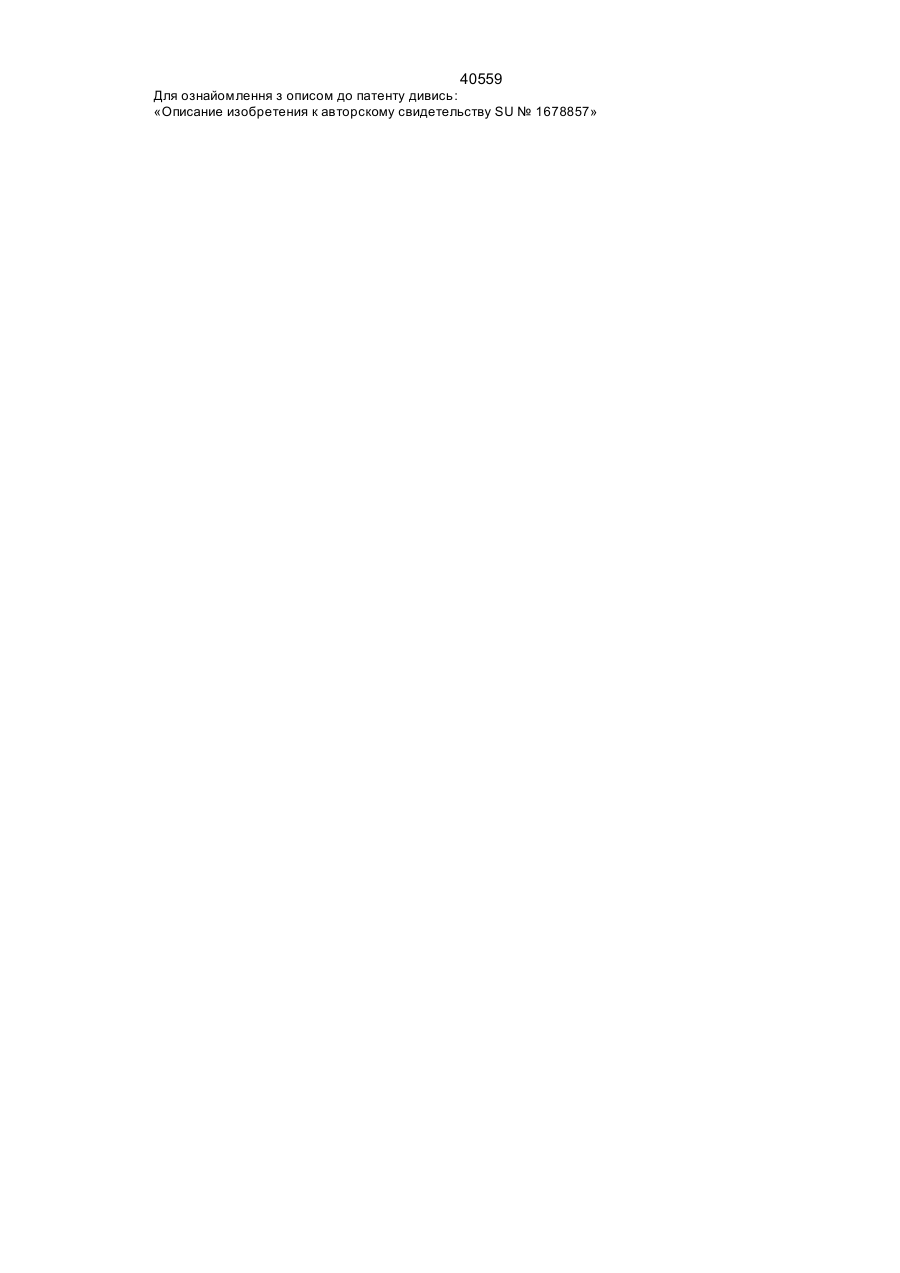

Номер патенту: 40559

Опубліковано: 16.07.2001

Автори: Василюк Петро Михайлович, Нагорняк Степан Григорович

МПК: C21D 1/34

Мітки: спосіб, обробки, термічної, сплавів, жаростійких

Формула / Реферат:

Формула изобретения1. Способ термической обработки жаростойких сплавов, преимущественно системы железо-хром-алюминий-кремний, включающий нагрев и охлаждение, отличающийся тем, что, с целью повышения жаростойкости за счет формирования многослойного оксидного покрытия, нагрев ведут до 1400°С с электроконтактным способом с частотой тока 108-105Гц.2. Способ по п.1,отличающийся тем, что, с целью снижения энергозатрат, нагрев до...

Номер патенту: 35062

Опубліковано: 15.03.2001

Автори: Нагорняк Степан Григорович, Романець Арсен Адамович

МПК: F16D 7/00

Мітки: запобіжна, кулачкова, муфта

Формула / Реферат:

Кулачкова запобіжна муфта, яка містить ведучу і ведену кулачкові півмуфти та механізм їх підтиску, яка відрізняється тим, що механізм підтиску виконаний у вигляді U-подібної пружної пластини з наскрізним пазом в центральній перехідній частині, ширина і довжина якого перевищують діаметр вала. а прямолінійні кінці пластини входять в тангенціальні пази фланця веденої півмуфти, причому в своїй центральній частині пластина охоплюється пластмасовою...

Номер патенту: 34231

Опубліковано: 15.02.2001

Автори: Нагорняк Степан Григорович, Романець Арсен Адамович

МПК: F16D 7/04

Мітки: запобіжна, кулачкова, муфта

Текст:

...точки В до крайньої точки С. При цьому осьова сила підтиску кулачків півмуфт на ділянці BС зростає (фіг. 4) від Fmin до Fкінц. Значення Fкінц. Дорівнює Fкінц = ( FyA + Cпр ( rc - ra )tga 2 , , де rc - відстань від поздовжньої осі муфти до точки С. Слід зазначити, що відстань в осьовому напрямку між точками А і С дорівнює висоті зачеплення кулачків h1. Після повного виходу кулачків півмуфт із зачеплення наявність осьового зусилля Fкінц....

Номер патенту: 33826

Опубліковано: 15.02.2001

Автори: Карпик Олександр Петрович, Нагорняк Степан Григорович

МПК: F16D 3/50

Мітки: муфта, компенсаційна

Текст:

...радіа льному так і кутовому напрямках, то за кожен оберт ведучого вала 1, а значить і веденого вала 12 має місце відносний кутовий поворот кінців з'єднувального елементу 4 відносно пазів 3 і 10 при їх відносному ковзанні, і відповідно ведучої півмуфти 2 та веденої півмуфти 11. Наявність пластмасових шайб 18 з малим коефіцієнтом тертя в контактних зонах забезпечує мінімальне зношування передаючих елементів півмуфт, при їх відносному ковзанні,...

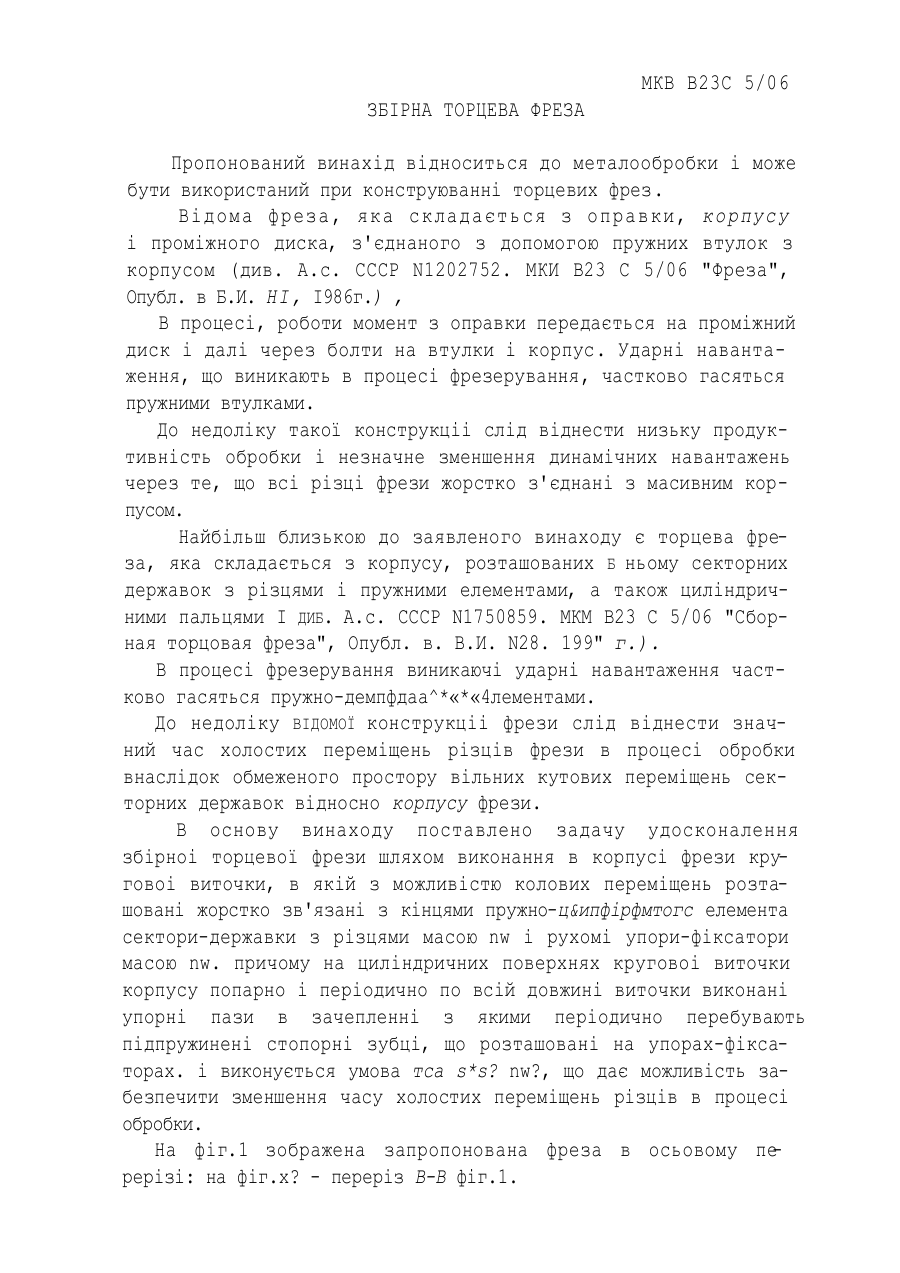

Номер патенту: 33197

Опубліковано: 15.02.2001

Автори: Козак Василь Іванович, Нагорняк Степан Григорович, Зеленський Костянтин Васильович

МПК: B23C 5/02

Мітки: фреза, торцева, збірна

Текст:

...розташовані на упорах-фіксаторах. і виконується умова тса s*s? nw?, що дає можливість забезпечити зменшення часу холостих переміщень різців в процесі обробки. На фіг.1 зображена запропонована фреза в осьовому пе рерізі: на фіг.х? - переріз В-В фіг.1. На фрезерній оправці 1 встановлено корпус 2 з пазами 14, 15 і т.д. та кришка фрези 3. В круговій виточці корпусу розташовані сектори-державки 4 а різцями 5, упори-фіксатори 6 а стопорними...

Номер патенту: 30761

Опубліковано: 15.12.2000

Автори: Кривий Петро Дмитрович, Луців Ігор Володимирович, Нагорняк Степан Григорович, Юхименко Генадій Омелянович

МПК: B23B 29/24

Мітки: точіння, багаторізцева, головка

Формула / Реферат:

Багаторізцева головка для точіння, яка містить корпус, встановлені в ньому різці з можливістю осьового переміщення відносно корпусу, встановлені рівномірно відносно один одного, яка відрізняється тим, що корпус виконаний у вигляді шестигранної пустотілої призми, на гранях якої через 120º виконані три наскрізні вікна, в яких на пружних напрямних встановлені різцетримачі з різцями, і кожний з різцетримачів встановлений з можливістю...

Номер патенту: 22580

Опубліковано: 17.03.1998

Автори: Шанайда Володимир Васильович, Нагорняк Степан Григорович, Чвалюк Олег Степанович

МПК: B23B 31/02, B23B 47/00

Мітки: інструментів, осьових, патрон

Формула / Реферат:

1. Патрон для осьових інструментів, що складається з корпусу, в якому вільно розміщується мітчик (свердло) з елементами його кріплення та механізму попередньої закрутки, який відрізняється тим, що патрон оснащений розміщеними співвісно на корпусі з можливістю осьового переміщення підпружиненою двозубою ведучою обоймою та з можливістю колового переміщення і розміщеною на вільному кінці корпуса двозубою веденою обоймою, які знаходяться в...

Номер патенту: 22579

Опубліковано: 17.03.1998

Автори: Шанайда Володимир Васильович, Нагорняк Степан Григорович

МПК: B23B 31/02

Мітки: патрон, мітчиків

Формула / Реферат:

Патрон для мітчиків, що складається з корпуса, в якому співвісно з останнім розміщено мітчик, який відрізняється тим, що мітчик зв'язаний з корпусом патрона через різьбові поверхні пер і внутрішню різь в корпусі патрона, та довжина вильоту мітчика встановлена контргайкою, яка розміщена на мітчику з боку його забірної частини.

Номер патенту: 18023

Опубліковано: 17.06.1997

Автори: Зеленський Костянтин Васильович, Козак Василь Іванович, Нагорняк Степан Григорович

МПК: B23C 5/02

Мітки: фреза, торцева, збірна

Формула / Реферат:

Збірна торцева фреза складається з корпусу, секторів-державок з різцями і пружно-демпфуючими елементами, а також циліндричних пальців, яка відрізняється тим, що в корпусі фрези виконана кругова виточка, в якій з можливістю колових переміщень розташовані підпружинені і обмежені упорами сектори, які оснащені пальцями, що вільно входять в осьові отвори сателітів, які постійно перебувають в зачепленні Із привідною шестернею, жорстко з'єднаною з...
