Електромеханічний пристрій для обробки матеріалів, що містить індуктор у вигляді замкненого за напрямом розповсюдження біжучого магнітного поля плоского магнітопроводу з багатофазною обмоткою, укладеною на внутрішній активній поверхні, що утворює в межах плоскої ділянки індуктора, на верхній і нижній активних частинах, зустрічні біжучі магнітні поля, і робочу камеру з дискретними феромагнітними робочими тілами, що розміщена в міжіндукторному проміжку, який відрізняється тим, що на плоскій ділянці індуктора, загальна довжина активної зони якої становить , де n = 2, 4, 6, ..., обмотка виконана секціонованою, з довжиною секції 2, де  - довжина полюсного поділу, при цьому суміжні секції обмотки мають протилежний порядок чергування фаз.

Текст

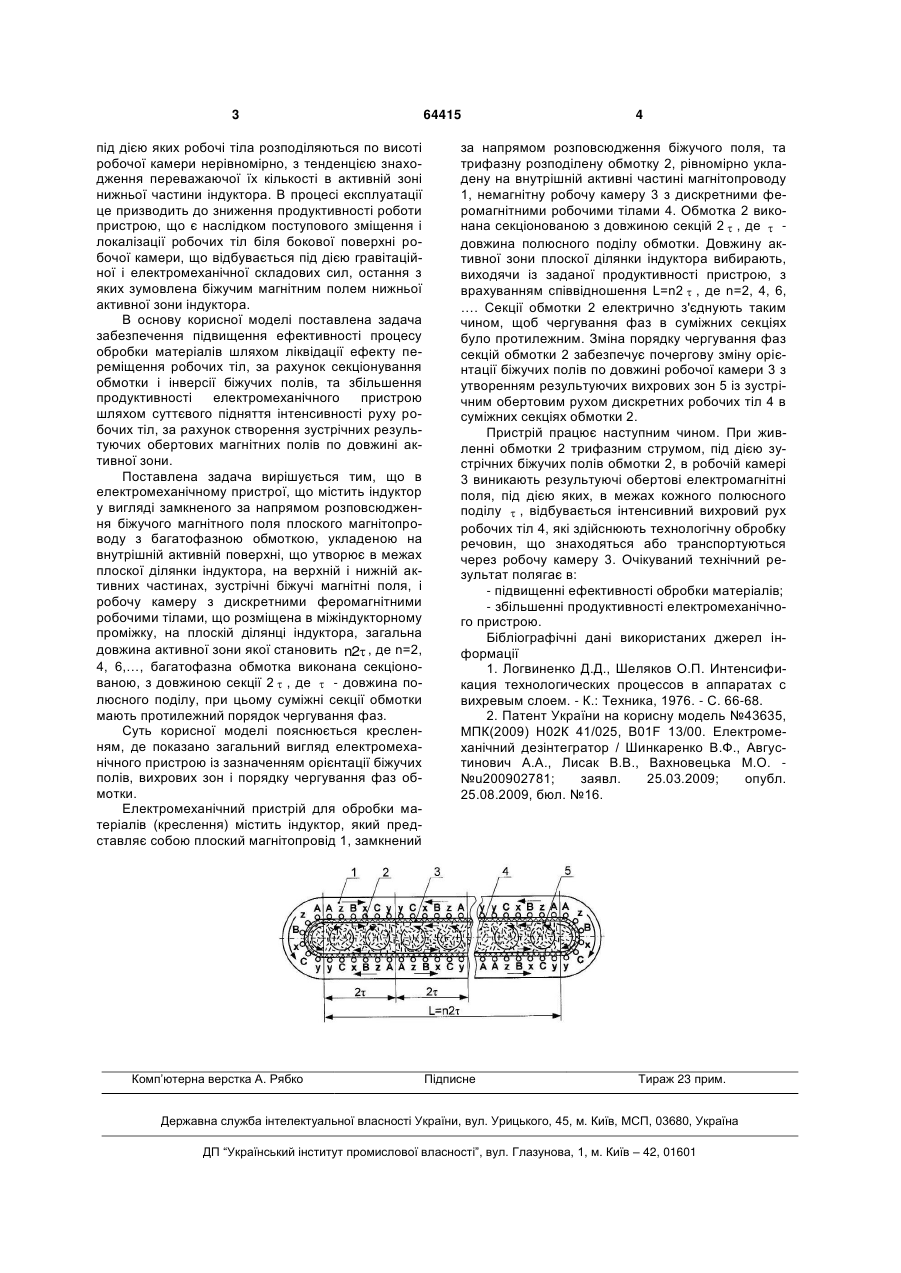

Електромеханічний пристрій для обробки матеріалів, що містить індуктор у вигляді замкненого за напрямом розповсюдження біжучого магнітного 3 під дією яких робочі тіла розподіляються по висоті робочої камери нерівномірно, з тенденцією знаходження переважаючої їх кількості в активній зоні нижньої частини індуктора. В процесі експлуатації це призводить до зниження продуктивності роботи пристрою, що є наслідком поступового зміщення і локалізації робочих тіл біля бокової поверхні робочої камери, що відбувається під дією гравітаційної і електромеханічної складових сил, остання з яких зумовлена біжучим магнітним полем нижньої активної зони індуктора. В основу корисної моделі поставлена задача забезпечення підвищення ефективності процесу обробки матеріалів шляхом ліквідації ефекту переміщення робочих тіл, за рахунок секціонування обмотки і інверсії біжучих полів, та збільшення продуктивності електромеханічного пристрою шляхом суттєвого підняття інтенсивності руху робочих тіл, за рахунок створення зустрічних результуючих обертових магнітних полів по довжині активної зони. Поставлена задача вирішується тим, що в електромеханічному пристрої, що містить індуктор у вигляді замкненого за напрямом розповсюдження біжучого магнітного поля плоского магнітопроводу з багатофазною обмоткою, укладеною на внутрішній активній поверхні, що утворює в межах плоскої ділянки індуктора, на верхній і нижній активних частинах, зустрічні біжучі магнітні поля, і робочу камеру з дискретними феромагнітними робочими тілами, що розміщена в міжіндукторному проміжку, на плоскій ділянці індуктора, загальна довжина активної зони якої становить n2 , де n=2, 4, 6,…, багатофазна обмотка виконана секціонованою, з довжиною секції 2  , де  - довжина полюсного поділу, при цьому суміжні секції обмотки мають протилежний порядок чергування фаз. Суть корисної моделі пояснюється кресленням, де показано загальний вигляд електромеханічного пристрою із зазначенням орієнтації біжучих полів, вихрових зон і порядку чергування фаз обмотки. Електромеханічний пристрій для обробки матеріалів (креслення) містить індуктор, який представляє собою плоский магнітопровід 1, замкнений Комп’ютерна верстка А. Рябко 64415 4 за напрямом розповсюдження біжучого поля, та трифазну розподілену обмотку 2, рівномірно укладену на внутрішній активні частині магнітопроводу 1, немагнітну робочу камеру 3 з дискретними феромагнітними робочими тілами 4. Обмотка 2 виконана секціонованою з довжиною секцій 2  , де  довжина полюсного поділу обмотки. Довжину активної зони плоскої ділянки індуктора вибирають, виходячи із заданої продуктивності пристрою, з врахуванням співвідношення L=n2  , де n=2, 4, 6, …. Секції обмотки 2 електрично з'єднують таким чином, щоб чергування фаз в суміжних секціях було протилежним. Зміна порядку чергування фаз секцій обмотки 2 забезпечує почергову зміну орієнтації біжучих полів по довжині робочої камери 3 з утворенням результуючих вихрових зон 5 із зустрічним обертовим рухом дискретних робочих тіл 4 в суміжних секціях обмотки 2. Пристрій працює наступним чином. При живленні обмотки 2 трифазним струмом, під дією зустрічних біжучих полів обмотки 2, в робочій камері 3 виникають результуючі обертові електромагнітні поля, під дією яких, в межах кожного полюсного поділу  , відбувається інтенсивний вихровий рух робочих тіл 4, які здійснюють технологічну обробку речовин, що знаходяться або транспортуються через робочу камеру 3. Очікуваний технічний результат полягає в: - підвищенні ефективності обробки матеріалів; - збільшенні продуктивності електромеханічного пристрою. Бібліографічні дані використаних джерел інформації 1. Логвиненко Д.Д., Шеляков О.П. Интенсификация технологических процессов в аппаратах с вихревым слоем. - К.: Техника, 1976. - С. 66-68. 2. Патент України на корисну модель №43635, МПК(2009) Н02К 41/025, B01F 13/00. Електромеханічний дезінтегратор / Шинкаренко В.Ф., Августинович А.А., Лисак В.В., Вахновецька М.О. №u200902781; заявл. 25.03.2009; опубл. 25.08.2009, бюл. №16. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Electromechanical device for material treatment

Автори англійською

Shynkarenko Vasyl Fedorovych, Lysak Viktoriia Volodymyrivna, Bohaienko Mykola Volodymyrovych, Popkov Volodymyr Serhiiovych

Назва патенту російською

Электромеханическое устройство для обработки материалов

Автори російською

Шинкаренко Василий Федорович, Лысак Виктория Владимировна, Богаенко Николай Владимирович, Попков Владимир Сергеевич

МПК / Мітки

МПК: H02K 41/025, B01F 13/08
