Мембранний апарат
Номер патенту: 64423
Опубліковано: 10.11.2011
Автори: Буртна Інесса Анатоліївна, Литвиненко Дарія Віталіївна, РУЖИНСЬКА ЛЮДМИЛА ІВАНІВНА, Кузьменко Катерина Василівна
Формула / Реферат
1. Мембранний апарат, що містить вертикальний корпус, верхню та нижню кришки, верхню та нижню трубні решітки, трубчасті мембранні елементи з центральними наскрізними каналами, штуцери підведення розділюваної суміші, відведення концентрату й перміату, який відрізняється тим, що апарат оснащено охолодною сорочкою з штуцерами підведення та відведення холодного теплоносія, закріпленою зовні вертикального корпусу мембранного апарата.
2. Мембранний апарат за п. 1, який відрізняється тим, що на апараті встановлено збірник перміату.
Текст

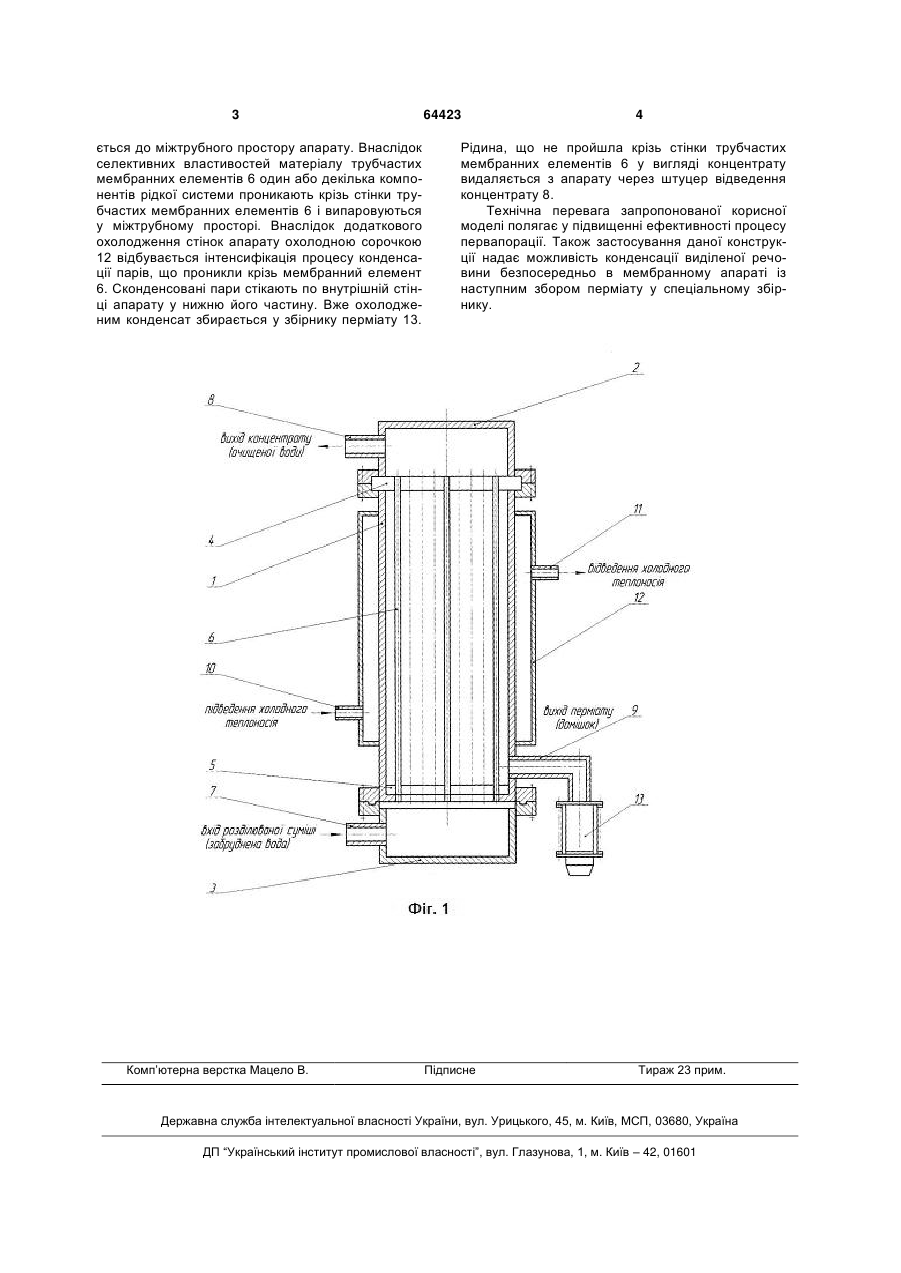

1. Мембранний апарат, що містить вертикальний корпус, верхню та нижню кришки, верхню та 3 ється до міжтрубного простору апарату. Внаслідок селективних властивостей матеріалу трубчастих мембранних елементів 6 один або декілька компонентів рідкої системи проникають крізь стінки трубчастих мембранних елементів 6 і випаровуються у міжтрубному просторі. Внаслідок додаткового охолодження стінок апарату охолодною сорочкою 12 відбувається інтенсифікація процесу конденсації парів, що проникли крізь мембранний елемент 6. Сконденсовані пари стікають по внутрішній стінці апарату у нижню його частину. Вже охолодженим конденсат збирається у збірнику перміату 13. Комп’ютерна верстка Мацело В. 64423 4 Рідина, що не пройшла крізь стінки трубчастих мембранних елементів 6 у вигляді концентрату видаляється з апарату через штуцер відведення концентрату 8. Технічна перевага запропонованої корисної моделі полягає у підвищенні ефективності процесу первапорації. Також застосування даної конструкції надає можливість конденсації виділеної речовини безпосередньо в мембранному апараті із наступним збором перміату у спеціальному збірнику. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDiaphragm apparatus
Автори англійськоюBurtna Inessa Anatoliivna, Ruzhynska Liudmyla Ivanivna, Lytvynenko Dariia Vitaliivna, Kuzmenko Kateryna Vasylivna
Назва патенту російськоюМембранный аппарат
Автори російськоюБуртная Инесса Анатольевна, Ружинская Людмила Ивановна, Литвиненко Дарья Витальевна, Кузьменко Екатерина Васильевна
МПК / Мітки
МПК: B01D 63/06, B01D 61/36
Мітки: апарат, мембранний
