Перетворювач постійної напруги з напівмостовим випрямлячем
Номер патенту: 56612
Опубліковано: 25.01.2011
Формула / Реферат
Перетворювач постійної напруги з напівмостовим випрямлячем, який містить трансформатор, первинна обмотка якого під'єднана до джерела постійної напруги через керовані ключі, зібрані за мостовою схемою, а вторинна обмотка підключена через напівпровідниковий випрямляч, індуктивно-ємнісний фільтр та демпфіруюче коло, який відрізняється тим, що первинна обмотка трифазного трансформатора під'єднана до джерела постійного струму через ємнісний фільтр та трифазний керований інвертор, вторинна обмотка трансформатора з'єднана із навантаженням через трифазний напівмостовий випрямляч.
Текст

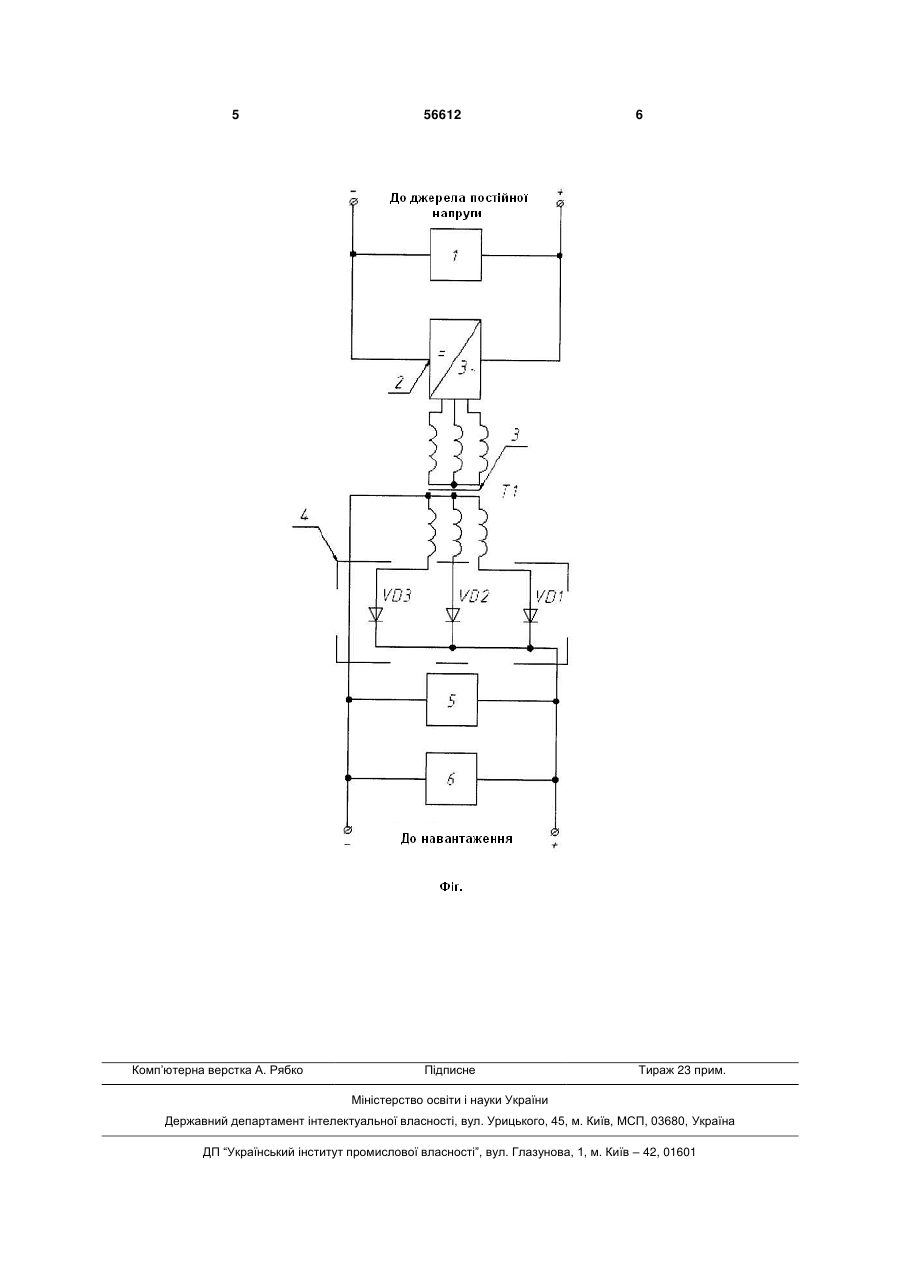

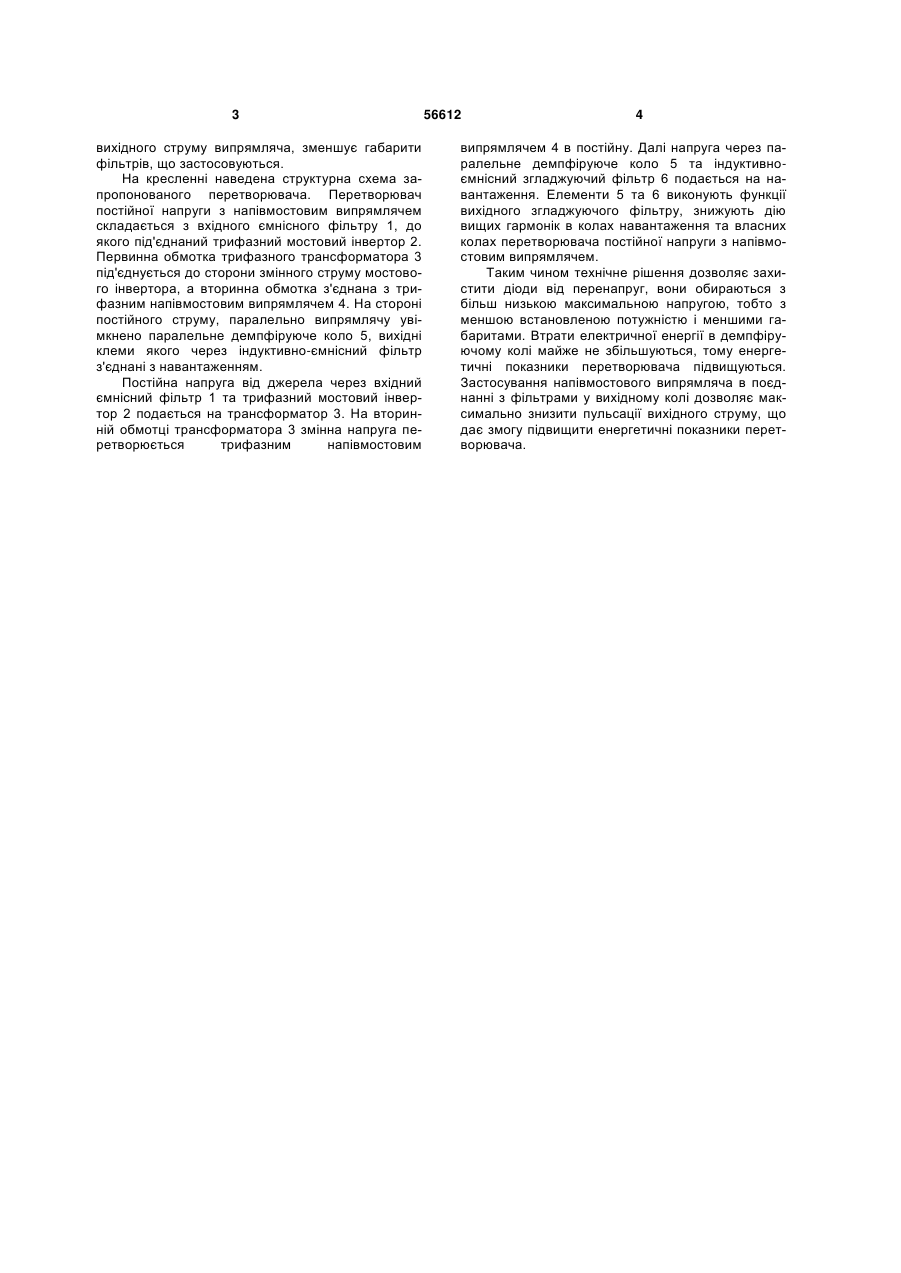

Перетворювач постійної напруги з напівмостовим випрямлячем, який містить трансформатор, 3 вихідного струму випрямляча, зменшує габарити фільтрів, що застосовуються. На кресленні наведена структурна схема запропонованого перетворювача. Перетворювач постійної напруги з напівмостовим випрямлячем складається з вхідного ємнісного фільтру 1, до якого під'єднаний трифазний мостовий інвертор 2. Первинна обмотка трифазного трансформатора 3 під'єднується до сторони змінного струму мостового інвертора, а вторинна обмотка з'єднана з трифазним напівмостовим випрямлячем 4. На стороні постійного струму, паралельно випрямлячу увімкнено паралельне демпфіруюче коло 5, вихідні клеми якого через індуктивно-ємнісний фільтр з'єднані з навантаженням. Постійна напруга від джерела через вхідний ємнісний фільтр 1 та трифазний мостовий інвертор 2 подається на трансформатор 3. На вторинній обмотці трансформатора 3 змінна напруга перетворюється трифазним напівмостовим 56612 4 випрямлячем 4 в постійну. Далі напруга через паралельне демпфіруюче коло 5 та індуктивноємнісний згладжуючий фільтр 6 подається на навантаження. Елементи 5 та 6 виконують функції вихідного згладжуючого фільтру, знижують дію вищих гармонік в колах навантаження та власних колах перетворювача постійної напруги з напівмостовим випрямлячем. Таким чином технічне рішення дозволяє захистити діоди від перенапруг, вони обираються з більш низькою максимальною напругою, тобто з меншою встановленою потужністю і меншими габаритами. Втрати електричної енергії в демпфіруючому колі майже не збільшуються, тому енергетичні показники перетворювача підвищуються. Застосування напівмостового випрямляча в поєднанні з фільтрами у вихідному колі дозволяє максимально знизити пульсації вихідного струму, що дає змогу підвищити енергетичні показники перетворювача. 5 Комп’ютерна верстка А. Рябко 56612 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDc converter with half-bridge rectifier
Автори англійськоюMukha Andrii Mykolaiovych, Baliichuk Oleksii Yuriiovych
Назва патенту російськоюПреобразователь постоянного напряжения c полумостовым выпрямителем
Автори російськоюMyxa Андрей Николаевич, Балийчук Алексей Юрьевич
МПК / Мітки
МПК: H02M 3/24
Мітки: постійної, напівмостовим, випрямлячем, перетворювач, напруги
