Спосіб фільтрації повітря в системах вентиляції

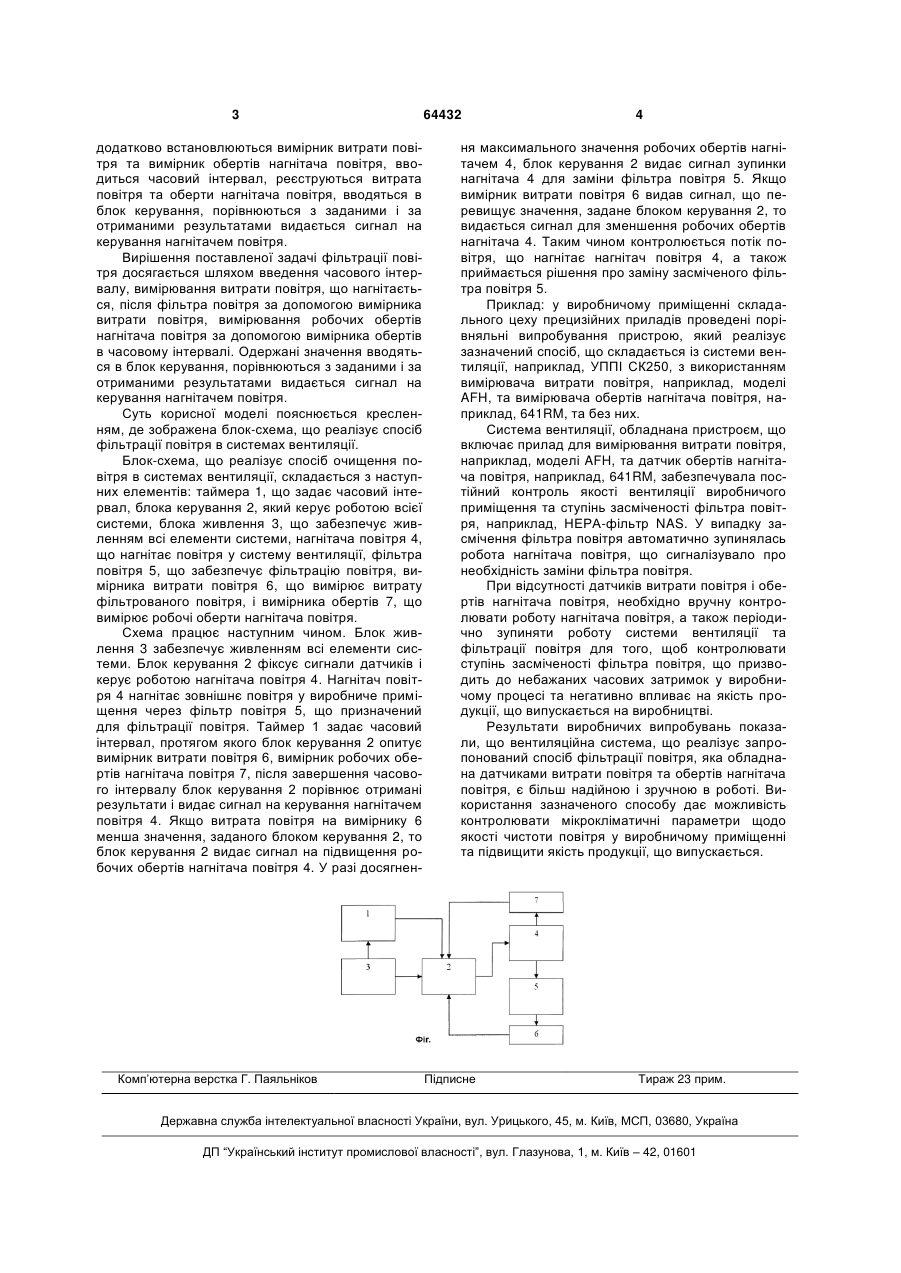

Спосіб фільтрації повітря в системах вентиляції виробничих приміщень, що складаються з нагнітача повітря, фільтра повітря, блока керування та блока живлення, який відрізняється тим, що додатково встановлюються вимірник витрати повітря та вимірник обертів нагнітача повітря, вводиться часовий інтервал, реєструються витрата повітря та оберти нагнітача повітря, вводяться в блок керування, порівнюються з заданими і за отриманими результатами видається сигнал на керування нагнітачем повітря. (19) (21) u201103930 (22) 01.04.2011 (24) 10.11.2011 (46) 10.11.2011, Бюл.№ 21, 2011 р. (72) АНТОНЮК ВІКТОР СТЕПАНОВИЧ, МЕРЕЖАНИЙ АНАТОЛІЙ ГРИГОРОВИЧ, МЕРЕЖАНИЙ ЮРІЙ ГРИГОРОВИЧ, ЩЕРБАКОВ ЄВГЕНІЙ МИКОЛАЙОВИЧ (73) АНТОНЮК ВІКТОР СТЕПАНОВИЧ, МЕРЕЖАНИЙ АНАТОЛІЙ ГРИГОРОВИЧ, МЕРЕЖАНИЙ ЮРІЙ ГРИГОРОВИЧ, ЩЕРБАКОВ ЄВГЕНІЙ МИКОЛАЙОВИЧ 3 додатково встановлюються вимірник витрати повітря та вимірник обертів нагнітача повітря, вводиться часовий інтервал, реєструються витрата повітря та оберти нагнітача повітря, вводяться в блок керування, порівнюються з заданими і за отриманими результатами видається сигнал на керування нагнітачем повітря. Вирішення поставленої задачі фільтрації повітря досягається шляхом введення часового інтервалу, вимірювання витрати повітря, що нагнітається, після фільтра повітря за допомогою вимірника витрати повітря, вимірювання робочих обертів нагнітача повітря за допомогою вимірника обертів в часовому інтервалі. Одержані значення вводяться в блок керування, порівнюються з заданими і за отриманими результатами видається сигнал на керування нагнітачем повітря. Суть корисної моделі пояснюється кресленням, де зображена блок-схема, що реалізує спосіб фільтрації повітря в системах вентиляції. Блок-схема, що реалізує спосіб очищення повітря в системах вентиляції, складається з наступних елементів: таймера 1, що задає часовий інтервал, блока керування 2, який керує роботою всієї системи, блока живлення 3, що забезпечує живленням всі елементи системи, нагнітача повітря 4, що нагнітає повітря у систему вентиляції, фільтра повітря 5, що забезпечує фільтрацію повітря, вимірника витрати повітря 6, що вимірює витрату фільтрованого повітря, і вимірника обертів 7, що вимірює робочі оберти нагнітача повітря. Схема працює наступним чином. Блок живлення 3 забезпечує живленням всі елементи системи. Блок керування 2 фіксує сигнали датчиків і керує роботою нагнітача повітря 4. Нагнітач повітря 4 нагнітає зовнішнє повітря у виробниче приміщення через фільтр повітря 5, що призначений для фільтрації повітря. Таймер 1 задає часовий інтервал, протягом якого блок керування 2 опитує вимірник витрати повітря 6, вимірник робочих обертів нагнітача повітря 7, після завершення часового інтервалу блок керування 2 порівнює отримані результати і видає сигнал на керування нагнітачем повітря 4. Якщо витрата повітря на вимірнику 6 менша значення, заданого блоком керування 2, то блок керування 2 видає сигнал на підвищення робочих обертів нагнітача повітря 4. У разі досягнен Комп’ютерна верстка Г. Паяльніков 64432 4 ня максимального значення робочих обертів нагнітачем 4, блок керування 2 видає сигнал зупинки нагнітача 4 для заміни фільтра повітря 5. Якщо вимірник витрати повітря 6 видав сигнал, що перевищує значення, задане блоком керування 2, то видається сигнал для зменшення робочих обертів нагнітача 4. Таким чином контролюється потік повітря, що нагнітає нагнітач повітря 4, а також приймається рішення про заміну засміченого фільтра повітря 5. Приклад: у виробничому приміщенні складального цеху прецизійних приладів проведені порівняльні випробування пристрою, який реалізує зазначений спосіб, що складається із системи вентиляції, наприклад, УППІ СК250, з використанням вимірювача витрати повітря, наприклад, моделі AFH, та вимірювача обертів нагнітача повітря, наприклад, 641RM, та без них. Система вентиляції, обладнана пристроєм, що включає прилад для вимірювання витрати повітря, наприклад, моделі AFH, та датчик обертів нагнітача повітря, наприклад, 641RM, забезпечувала постійний контроль якості вентиляції виробничого приміщення та ступінь засміченості фільтра повітря, наприклад, НЕРА-фільтр NAS. У випадку засмічення фільтра повітря автоматично зупинялась робота нагнітача повітря, що сигналізувало про необхідність заміни фільтра повітря. При відсутності датчиків витрати повітря і обертів нагнітача повітря, необхідно вручну контролювати роботу нагнітача повітря, а також періодично зупиняти роботу системи вентиляції та фільтрації повітря для того, щоб контролювати ступінь засміченості фільтра повітря, що призводить до небажаних часових затримок у виробничому процесі та негативно впливає на якість продукції, що випускається на виробництві. Результати виробничих випробувань показали, що вентиляційна система, що реалізує запропонований спосіб фільтрації повітря, яка обладнана датчиками витрати повітря та обертів нагнітача повітря, є більш надійною і зручною в роботі. Використання зазначеного способу дає можливість контролювати мікрокліматичні параметри щодо якості чистоти повітря у виробничому приміщенні та підвищити якість продукції, що випускається. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
