Багатоструменевий лічильник води

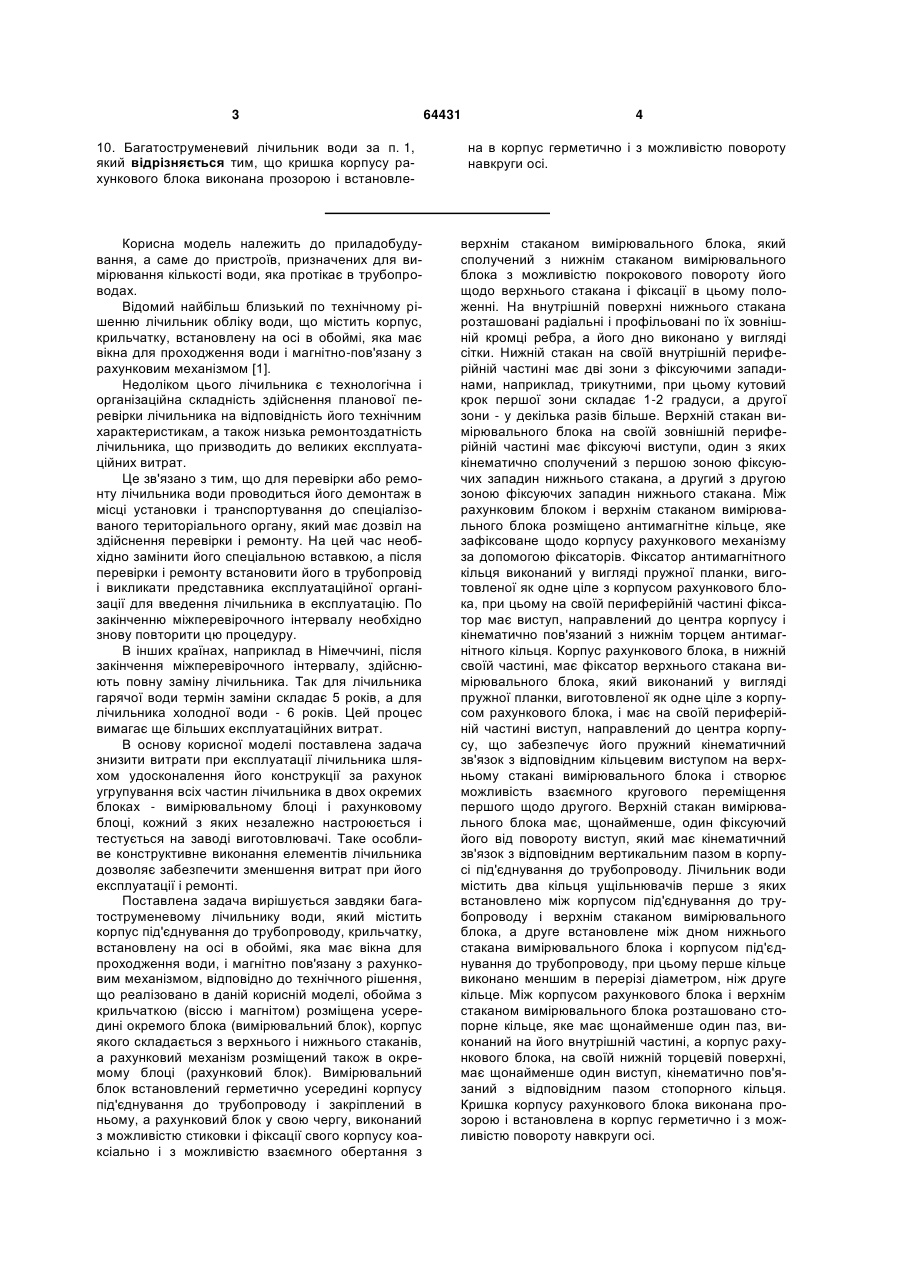

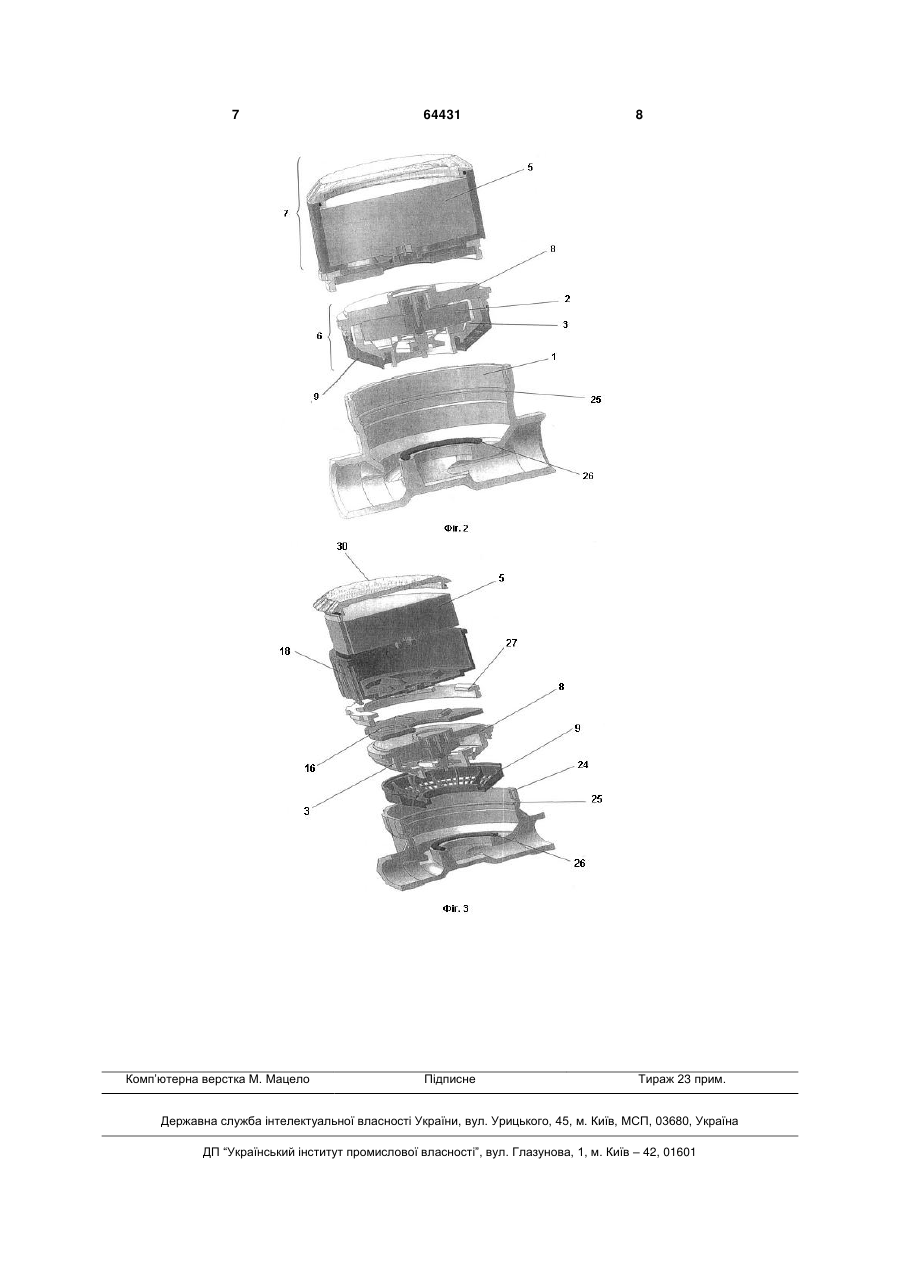

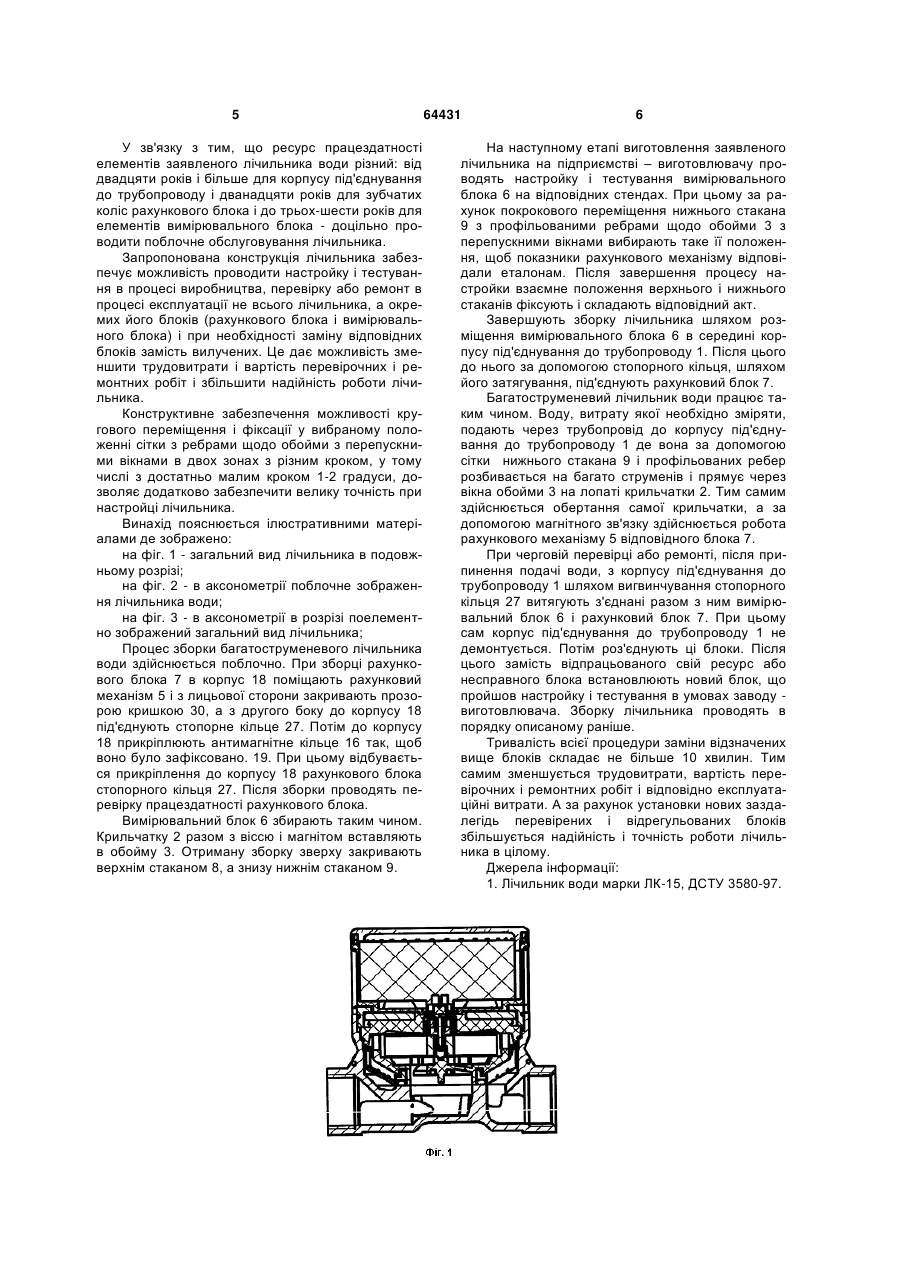

1. Багатоструменевий лічильник води, який містить корпус під'єднування до трубопроводу, крильчатку, встановлену на осі в обоймі, яка має вікна для проходження води, і магнітно пов'язану з рахунковим механізмом, який відрізняється тим, що обойма з крильчаткою (віссю і магнітом) розміщена усередині окремого блока (вимірювальний блок), корпус якого складається з верхнього і нижнього стаканів, а рахунковий механізм розміщений також в окремому блоці (рахунковий блок), вимірювальний блок встановлений герметично усередині корпусу під'єднування до трубопроводу і закріплений в ньому, а рахунковий блок, у свою чергу, виконаний з можливістю стиковки і фіксації свого корпусу коаксіально і з можливістю взаємного обертання з верхнім стаканом вимірювального блока, який сполучений з нижнім стаканом вимірювального блока з можливістю покрокового повороту його щодо верхнього стакана і фіксації в цьому положенні, на внутрішній поверхні нижнього стакана розташовані радіальні і профільовані по їх зовнішній кромці ребра, а його дно виконано у вигляді сітки. 2. Багатоструменевий лічильник води за п. 1, який відрізняється тим, що нижній стакан на своїй внутрішній периферійній частині має дві зони з фіксуючими западинами, наприклад, трикутними, при цьому кутовий крок першої зони складає 1-2 градуси, а другої зони - у декілька разів більше. 3. Багатоструменевий лічильник води за п. 1, який відрізняється тим, що верхній стакан вимірювального блока на своїй зовнішній периферійній частині має фіксуючі виступи, один з яких кінематично сполучений з першою зоною фіксуючих западин нижнього стакана, а другий - з другою зоною фіксуючих западин нижнього стакана. 4. Багатоструменевий лічильник води за п. 1, який відрізняється тим, що між рахунковим блоком і верхнім стаканом вимірювального блока 2 (19) 1 3 64431 4 10. Багатоструменевий лічильник води за п. 1, який відрізняється тим, що кришка корпусу рахункового блока виконана прозорою і встановле на в корпус герметично і з можливістю повороту навкруги осі. Корисна модель належить до приладобудування, а саме до пристроїв, призначених для вимірювання кількості води, яка протікає в трубопроводах. Відомий найбільш близький по технічному рішенню лічильник обліку води, що містить корпус, крильчатку, встановлену на осі в обоймі, яка має вікна для проходження води і магнітно-пов'язану з рахунковим механізмом [1]. Недоліком цього лічильника є технологічна і організаційна складність здійснення планової перевірки лічильника на відповідність його технічним характеристикам, а також низька ремонтоздатність лічильника, що призводить до великих експлуатаційних витрат. Це зв'язано з тим, що для перевірки або ремонту лічильника води проводиться його демонтаж в місці установки і транспортування до спеціалізованого територіального органу, який має дозвіл на здійснення перевірки і ремонту. На цей час необхідно замінити його спеціальною вставкою, а після перевірки і ремонту встановити його в трубопровід і викликати представника експлуатаційної організації для введення лічильника в експлуатацію. По закінченню міжперевірочного інтервалу необхідно знову повторити цю процедуру. В інших країнах, наприклад в Німеччині, після закінчення міжперевірочного інтервалу, здійснюють повну заміну лічильника. Так для лічильника гарячої води термін заміни складає 5 років, а для лічильника холодної води - 6 років. Цей процес вимагає ще більших експлуатаційних витрат. В основу корисної моделі поставлена задача знизити витрати при експлуатації лічильника шляхом удосконалення його конструкції за рахунок угрупування всіх частин лічильника в двох окремих блоках - вимірювальному блоці і рахунковому блоці, кожний з яких незалежно настроюється і тестується на заводі виготовлювачі. Таке особливе конструктивне виконання елементів лічильника дозволяє забезпечити зменшення витрат при його експлуатації і ремонті. Поставлена задача вирішується завдяки багатоструменевому лічильнику води, який містить корпус під'єднування до трубопроводу, крильчатку, встановлену на осі в обоймі, яка має вікна для проходження води, і магнітно пов'язану з рахунковим механізмом, відповідно до технічного рішення, що реалізовано в даній корисній моделі, обойма з крильчаткою (віссю і магнітом) розміщена усередині окремого блока (вимірювальний блок), корпус якого складається з верхнього і нижнього стаканів, а рахунковий механізм розміщений також в окремому блоці (рахунковий блок). Вимірювальний блок встановлений герметично усередині корпусу під'єднування до трубопроводу і закріплений в ньому, а рахунковий блок у свою чергу, виконаний з можливістю стиковки і фіксації свого корпусу коаксіально і з можливістю взаємного обертання з верхнім стаканом вимірювального блока, який сполучений з нижнім стаканом вимірювального блока з можливістю покрокового повороту його щодо верхнього стакана і фіксації в цьому положенні. На внутрішній поверхні нижнього стакана розташовані радіальні і профільовані по їх зовнішній кромці ребра, а його дно виконано у вигляді сітки. Нижній стакан на своїй внутрішній периферійній частині має дві зони з фіксуючими западинами, наприклад, трикутними, при цьому кутовий крок першої зони складає 1-2 градуси, а другої зони - у декілька разів більше. Верхній стакан вимірювального блока на своїй зовнішній периферійній частині має фіксуючі виступи, один з яких кінематично сполучений з першою зоною фіксуючих западин нижнього стакана, а другий з другою зоною фіксуючих западин нижнього стакана. Між рахунковим блоком і верхнім стаканом вимірювального блока розміщено антимагнітне кільце, яке зафіксоване щодо корпусу рахункового механізму за допомогою фіксаторів. Фіксатор антимагнітного кільця виконаний у вигляді пружної планки, виготовленої як одне ціле з корпусом рахункового блока, при цьому на своїй периферійній частині фіксатор має виступ, направлений до центра корпусу і кінематично пов'язаний з нижнім торцем антимагнітного кільця. Корпус рахункового блока, в нижній своїй частині, має фіксатор верхнього стакана вимірювального блока, який виконаний у вигляді пружної планки, виготовленої як одне ціле з корпусом рахункового блока, і має на своїй периферійній частині виступ, направлений до центра корпусу, що забезпечує його пружний кінематичний зв'язок з відповідним кільцевим виступом на верхньому стакані вимірювального блока і створює можливість взаємного кругового переміщення першого щодо другого. Верхній стакан вимірювального блока має, щонайменше, один фіксуючий його від повороту виступ, який має кінематичний зв'язок з відповідним вертикальним пазом в корпусі під'єднування до трубопроводу. Лічильник води містить два кільця ущільнювачів перше з яких встановлено між корпусом під'єднування до трубопроводу і верхнім стаканом вимірювального блока, а друге встановлене між дном нижнього стакана вимірювального блока і корпусом під'єднування до трубопроводу, при цьому перше кільце виконано меншим в перерізі діаметром, ніж друге кільце. Між корпусом рахункового блока і верхнім стаканом вимірювального блока розташовано стопорне кільце, яке має щонайменше один паз, виконаний на його внутрішній частині, а корпус рахункового блока, на своїй нижній торцевій поверхні, має щонайменше один виступ, кінематично пов'язаний з відповідним пазом стопорного кільця. Кришка корпусу рахункового блока виконана прозорою і встановлена в корпус герметично і з можливістю повороту навкруги осі. 5 У зв'язку з тим, що ресурс працездатності елементів заявленого лічильника води різний: від двадцяти років і більше для корпусу під'єднування до трубопроводу і дванадцяти років для зубчатих коліс рахункового блока і до трьох-шести років для елементів вимірювального блока - доцільно проводити поблочне обслуговування лічильника. Запропонована конструкція лічильника забезпечує можливість проводити настройку і тестування в процесі виробництва, перевірку або ремонт в процесі експлуатації не всього лічильника, а окремих його блоків (рахункового блока і вимірювального блока) і при необхідності заміну відповідних блоків замість вилучених. Це дає можливість зменшити трудовитрати і вартість перевірочних і ремонтних робіт і збільшити надійність роботи лічильника. Конструктивне забезпечення можливості кругового переміщення і фіксації у вибраному положенні сітки з ребрами щодо обойми з перепускними вікнами в двох зонах з різним кроком, у тому числі з достатньо малим кроком 1-2 градуси, дозволяє додатково забезпечити велику точність при настройці лічильника. Винахід пояснюється ілюстративними матеріалами де зображено: на фіг. 1 - загальний вид лічильника в подовжньому розрізі; на фіг. 2 - в аксонометрії поблочне зображення лічильника води; на фіг. 3 - в аксонометрії в розрізі поелементно зображений загальний вид лічильника; Процес зборки багатоструменевого лічильника води здійснюється поблочно. При зборці рахункового блока 7 в корпус 18 поміщають рахунковий механізм 5 і з лицьової сторони закривають прозорою кришкою 30, а з другого боку до корпусу 18 під'єднують стопорне кільце 27. Потім до корпусу 18 прикріплюють антимагнітне кільце 16 так, щоб воно було зафіксовано. 19. При цьому відбувається прикріплення до корпусу 18 рахункового блока стопорного кільця 27. Після зборки проводять перевірку працездатності рахункового блока. Вимірювальний блок 6 збирають таким чином. Крильчатку 2 разом з віссю і магнітом вставляють в обойму 3. Отриману зборку зверху закривають верхнім стаканом 8, а знизу нижнім стаканом 9. 64431 6 На наступному етапі виготовлення заявленого лічильника на підприємстві – виготовлювачу проводять настройку і тестування вимірювального блока 6 на відповідних стендах. При цьому за рахунок покрокового переміщення нижнього стакана 9 з профільованими ребрами щодо обойми 3 з перепускними вікнами вибирають таке її положення, щоб показники рахункового механізму відповідали еталонам. Після завершення процесу настройки взаємне положення верхнього і нижнього стаканів фіксують і складають відповідний акт. Завершують зборку лічильника шляхом розміщення вимірювального блока 6 в середині корпусу під'єднування до трубопроводу 1. Після цього до нього за допомогою стопорного кільця, шляхом його затягування, під'єднують рахунковий блок 7. Багатоструменевий лічильник води працює таким чином. Воду, витрату якої необхідно зміряти, подають через трубопровід до корпусу під'єднування до трубопроводу 1 де вона за допомогою сітки нижнього стакана 9 і профільованих ребер розбивається на багато струменів і прямує через вікна обойми 3 на лопаті крильчатки 2. Тим самим здійснюється обертання самої крильчатки, а за допомогою магнітного зв'язку здійснюється робота рахункового механізму 5 відповідного блока 7. При черговій перевірці або ремонті, після припинення подачі води, з корпусу під'єднування до трубопроводу 1 шляхом вигвинчування стопорного кільця 27 витягують з'єднані разом з ним вимірювальний блок 6 і рахунковий блок 7. При цьому сам корпус під'єднування до трубопроводу 1 не демонтується. Потім роз'єднують ці блоки. Після цього замість відпрацьованого свій ресурс або несправного блока встановлюють новий блок, що пройшов настройку і тестування в умовах заводу виготовлювача. Зборку лічильника проводять в порядку описаному раніше. Тривалість всієї процедури заміни відзначених вище блоків складає не більше 10 хвилин. Тим самим зменшується трудовитрати, вартість перевірочних і ремонтних робіт і відповідно експлуатаційні витрати. А за рахунок установки нових заздалегідь перевірених і відрегульованих блоків збільшується надійність і точність роботи лічильника в цілому. Джерела інформації: 1. Лічильник води марки ЛК-15, ДСТУ 3580-97. 7 Комп’ютерна верстка М. Мацело 64431 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
