Прилад для одночасного креслення кривих 2-го, 3-го та 4-го порядку
Номер патенту: 64438
Опубліковано: 10.11.2011
Автори: Полянський Павло Миколайович, Табацков Вячеслав Петрович, Балицький Ігор Васильович
Формула / Реферат
Прилад для одночасного креслення кривих 2-го, 3-го та 4-го порядку, що має прямокутний важіль з прорізями, кулісу, лінійку, зв'язаних шарнірами та повзунами, який відрізняється тим, що він споряджений прямокутним коромислом, двома траверзами та горизонтальною і вертикальною ланками, зв'язанимихрестоподібними та Т-подібними повзунами.
Текст
Прилад для одночасного креслення кривих 2го, 3-го та 4-го порядку, що має прямокутний важіль з прорізями, кулісу, лінійку, зв'язаних шарнірами та повзунами, який відрізняється тим, що він споряджений прямокутним коромислом, двома траверзами та горизонтальною і вертикальною ланками, зв'язанимихрестоподібними та Тподібними повзунами. (19) (21) u201104003 (22) 04.04.2011 (24) 10.11.2011 (46) 10.11.2011, Бюл.№ 21, 2011 р. (72) ТАБАЦКОВ В'ЯЧЕСЛАВ ПЕТРОВИЧ, ПОЛЯНСЬКИЙ ПАВЛО МИКОЛАЙОВИЧ, БАЛИЦЬКИЙ ІГОР ВАСИЛЬОВИЧ (73) ТАБАЦКОВ В'ЯЧЕСЛАВ ПЕТРОВИЧ 3 а пишучий пристрій (на креслені не показано) хрестоподібного повзуна Р креслить криву 4-го порядку виду ax 2 b 2 b bx xy bx 3 . Комп’ютерна верстка М. Ломалова 64438 4 Використання приладу покращує продуктивність праці, збільшує точність побудови, заміняє складні в виготовленні лекала і копіру, виключає побудову кривих по точкам. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for simultaneous plotting quadratic, cubic and quartic curves
Автори англійськоюTabatskov Viacheslav Petrovych, Polianskyi Pavlo Mykolaiovych, Balytskyi Ihor Vasyliovych
Назва патенту російськоюПрибор для одновременного черчения кривых 2-го, 3-го и 4-го порядка
Автори російськоюТабацков Вячеслав Петрович, Полянский Павел Николаевич, Балицкий Игорь Васильевич
МПК / Мітки
МПК: B43L 11/00
Мітки: одночасного, 2-го, кривих, 3-го, порядку, 4-го, прилад, креслення
Код посилання
<a href="https://ua.patents.su/2-64438-prilad-dlya-odnochasnogo-kreslennya-krivikh-2-go-3-go-ta-4-go-poryadku.html" target="_blank" rel="follow" title="База патентів України">Прилад для одночасного креслення кривих 2-го, 3-го та 4-го порядку</a>
Прилад для одночасного креслення алгебраїчних кривих 2-го, 3-го та 4-го порядку
Номер патенту: 55353
Опубліковано: 10.12.2010
Автори: Веремієнко Микола Олександрович, Балицький Ігор Васильович, Табацков Вячеслав Петрович
МПК: B43L 11/00
Мітки: 4-го, алгебраїчних, кривих, порядку, прилад, одночасного, 3-го, 2-го, креслення
Формула / Реферат:
Прилад для одночасного креслення алгебраїчних кривих 2-го, 3-го та 4-го порядку, який містить прямокутний важіль, поворотну лінійку, горизонтальну траверзу та шатун, зв'язані діадами повзунів, який відрізняється тим, що для одночасного креслення алгебраїчних кривих 2-го, 3-го та 4-го порядку прилад містить ланку, зв'язану хрестоподібним повзуном з коромислом та діадою повзунів з вертикальною траверзою.
Прилад для одночасного креслення кривих 4-го, 6-го порядку та обгинання центральних конічних перерізів
Номер патенту: 58786
Опубліковано: 26.04.2011
Автори: Балицький Ігор Васильович, Полянський Павло Миколайович, Табацков Вячеслав Петрович, Веремієнко Микола Олександрович
МПК: B43K 11/00
Мітки: кривих, 6-го, перерізів, конічних, порядку, прилад, одночасного, креслення, обгинання, центральних, 4-го
Формула / Реферат:
Прилад для одночасного креслення кривих 4-го, 6-го порядку та обгинання центральних конічних перерізів, що має шарнірний паралелограм, до верхньої ланки якого шарнірно кріпиться хрестоподібна куліса, прорізь якої ковзає вздовж нерухомого шарніра, який відрізняється тим, що оснащений двома траверзами, з'єднаними шарнірно з шатуном та поворотною кулісою.
Прилад для одночасного креслення кривих 4-го і 6-го порядку
Номер патенту: 45015
Опубліковано: 15.03.2002
Автори: Савченко Олександр Васильович, Косенко Максим Сергійович, Табацков Вячеслав Петрович
МПК: B43L 11/00
Мітки: прилад, порядку, 4-го, одночасного, кривих, креслення, 6-го
Формула / Реферат:
Прилад для одночасного креслення кривих 4-го та 6-го порядку, що містить нерухому горизонтальну лінійку, траверсу і кулісу, зв'язані між собою шарнірами і повзунами, який відрізняється тим, що він має у своєму складі прямокутний повзун, вертикальну і горизонтальну напрямні, по яких ковзають траверса і куліса.
Прилад для креслення кривих 6-го порядку
Номер патенту: 61179
Опубліковано: 11.07.2011
Автори: Балицький Ігор Васильович, Полянський Павло Миколайович, Табацков Вячеслав Петрович
МПК: B43L 11/00
Мітки: кривих, 6-го, креслення, порядку, прилад
Формула / Реферат:
Прилад для креслення кривих 6-го порядку, що містить вертикальну та горизонтальну траверзи, зв'язані шарнірами та повзунами, який відрізняється тим, що прилад обладнаний прямокутною напрямною з прорізями, прямокутним коліном та шатуном, зв'язаними між собою хрестоподібним та Т-подібним повзунами.

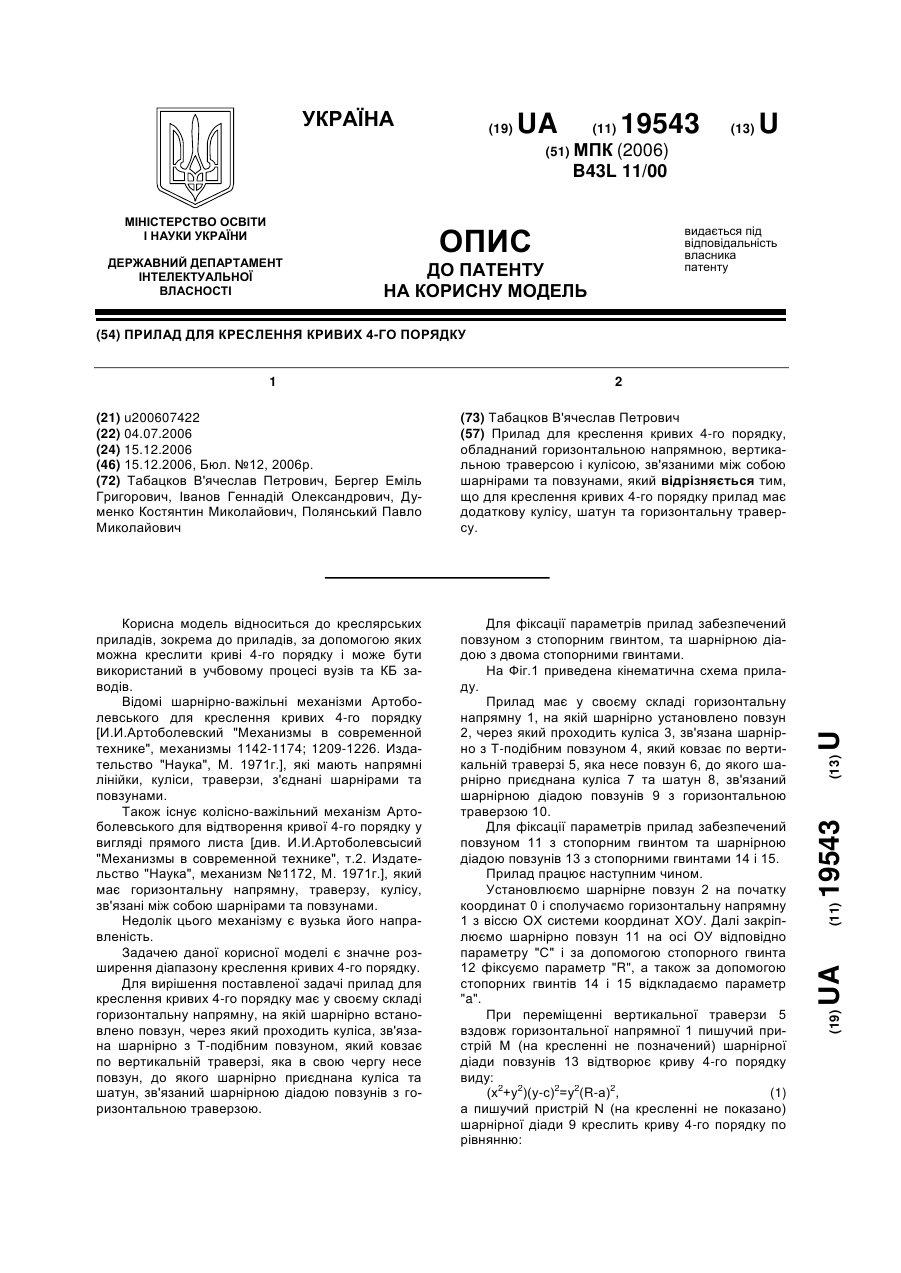

Прилад для креслення кривих 4-го порядку
Номер патенту: 19543
Опубліковано: 15.12.2006
Автори: Бергер Еміль Григорович, Табацков Вячеслав Петрович, Думенко Костянтин Миколайович, Іванов Геннадій Олександрович, Полянський Павло Миколайович
МПК: B43L 11/00
Мітки: 4-го, креслення, прилад, порядку, кривих
Формула / Реферат:
Прилад для креслення кривих 4-го порядку, обладнаний горизонтальною напрямною, вертикальною траверсою і кулісою, зв'язаними між собою шарнірами та повзунами, який відрізняється тим, що для креслення кривих 4-го порядку прилад має додаткову кулісу, шатун та горизонтальну траверсу.
