Прилад для одночасного креслення кривих 4-го, 6-го порядку та обгинання центральних конічних перерізів

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 58786

Опубліковано: 26.04.2011

Автори: Веремієнко Микола Олександрович, Балицький Ігор Васильович, Полянський Павло Миколайович, Табацков Вячеслав Петрович

Завантажити PDF файл.

Формула / Реферат

Прилад для одночасного креслення кривих 4-го, 6-го порядку та обгинання центральних конічних перерізів, що має шарнірний паралелограм, до верхньої ланки якого шарнірно кріпиться хрестоподібна куліса, прорізь якої ковзає вздовж нерухомого шарніра, який відрізняється тим, що оснащений двома траверзами, з'єднаними шарнірно з шатуном та поворотною кулісою.

Текст

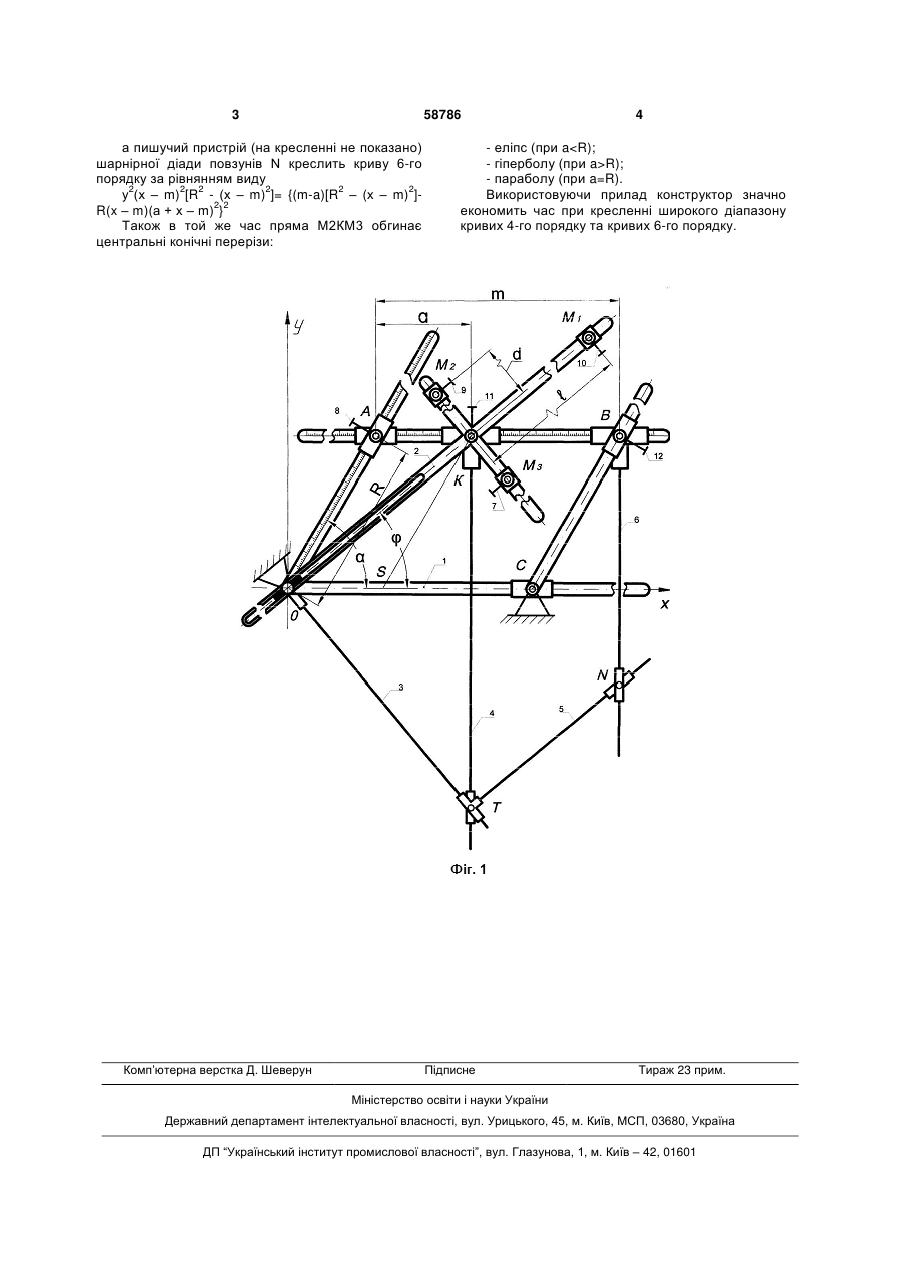

Прилад для одночасного креслення кривих 4го, 6-го порядку та обгинання центральних конічних перерізів, що має шарнірний паралелограм, до верхньої ланки якого шарнірно кріпиться хрестоподібна куліса, прорізь якої ковзає вздовж нерухомого шарніра, який відрізняється тим, що оснащений двома траверзами, з'єднаними шарнірно з шатуном та поворотною кулісою. (19) (21) u201011630 (22) 30.09.2010 (24) 26.04.2011 (46) 26.04.2011, Бюл.№ 8, 2011 р. (72) ТАБАЦКОВ В`ЯЧЕСЛАВ ПЕТРОВИЧ, БАЛИЦЬКИЙ ІГОР ВАСИЛЬОВИЧ, ПОЛЯНСЬКИЙ ПАВЛО МИКОЛАЙОВИЧ, ВЕРЕМІЄНКО МИКОЛА ОЛЕКСАНДРОВИЧ (73) ТАБАЦКОВ В`ЯЧЕСЛАВ ПЕТРОВИЧ 3 58786 а пишучий пристрій (на кресленні не показано) шарнірної діади повзунів N креслить криву 6-го порядку за рівнянням виду у2(х – m)2[R2 - (х – m)2]= {(m-a)[R2 – (х – m)2]2 2 R(x – m)(а + х – m) } Також в той же час пряма М2КМ3 обгинає центральні конічні перерізи: Комп’ютерна верстка Д. Шеверун 4 - еліпс (при aR); - параболу (при a=R). Використовуючи прилад конструктор значно економить час при кресленні широкого діапазону кривих 4-го порядку та кривих 6-го порядку. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Instrument for simultaneous plotting quartic and sextic curves and rounding central conic sections

Автори англійською

Tabatskov Viacheslav Petrovych, Balytskyi Ihor Vasyliovych, Polianskyi Pavlo Mykolaiovych, Veremiienko Mykola Oleksandrovych

Назва патенту російською

Прибор для одновременного черчения кривых 4-го, 6-го порядка и огибания центральных конических сечений

Автори російською

Табацков Вячеслав Петрович, Балицкий Игорь Васильевич, Полянский Павел Николаевич, Веремиенко Николай Александрович

МПК / Мітки

МПК: B43K 11/00

Мітки: обгинання, перерізів, порядку, одночасного, 4-го, прилад, креслення, центральних, кривих, конічних, 6-го
