Прилад для одночасного креслення алгебраїчних кривих 2-го, 3-го та 4-го порядку
Номер патенту: 55353
Опубліковано: 10.12.2010
Автори: Веремієнко Микола Олександрович, Табацков Вячеслав Петрович, Балицький Ігор Васильович
Формула / Реферат
Прилад для одночасного креслення алгебраїчних кривих 2-го, 3-го та 4-го порядку, який містить прямокутний важіль, поворотну лінійку, горизонтальну траверзу та шатун, зв'язані діадами повзунів, який відрізняється тим, що для одночасного креслення алгебраїчних кривих 2-го, 3-го та 4-го порядку прилад містить ланку, зв'язану хрестоподібним повзуном з коромислом та діадою повзунів з вертикальною траверзою.
Текст

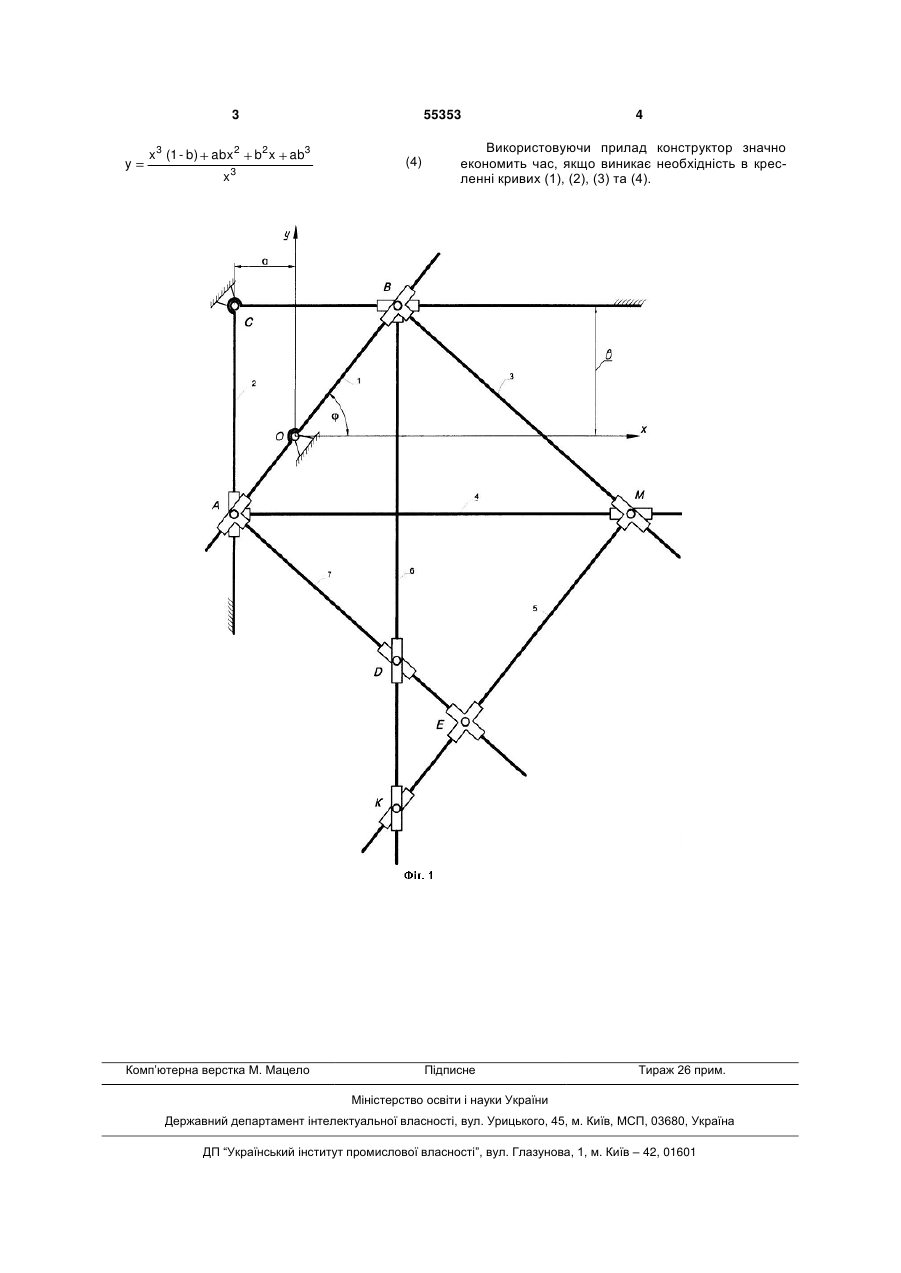

Прилад для одночасного креслення алгебраїчних кривих 2-го, 3-го та 4-го порядку, який містить прямокутний важіль, поворотну лінійку, горизонтальну траверзу та шатун, зв'язані діадами повзунів, який відрізняється тим, що для одночасного креслення алгебраїчних кривих 2-го, 3-го та 4-го порядку прилад містить ланку, зв'язану хрестоподібним повзуном з коромислом та діадою повзунів з вертикальною траверзою. (19) (21) u201007006 (22) 07.06.2010 (24) 10.12.2010 (46) 10.12.2010, Бюл.№ 23, 2010 р. (72) ТАБАЦКОВ В'ЯЧЕСЛАВ ПЕТРОВИЧ, БАЛИЦЬКИЙ ІГОР ВАСИЛЬОВИЧ, ВЕРЕМІЄНКО МИКОЛА ОЛЕКСАНДРОВИЧ (73) ТАБАЦКОВ В'ЯЧЕСЛАВ ПЕТРОВИЧ 2 3 y x3 (1 - b) abx 2 x 55353 b2 x ab3 3 Комп’ютерна верстка М. Мацело (4) 4 Використовуючи прилад конструктор значно економить час, якщо виникає необхідність в кресленні кривих (1), (2), (3) та (4). Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюInstrument for simultaneous drawing algebraic curves of 2nd, 3rd and 4th order
Автори англійськоюTabatskov Viacheslav Petrovych, Balytskyi Ihor Vasyliovych, Veremiienko Mykola Oleksandrovych
Назва патенту російськоюПрибор для одновременного черчения алгебраических кривых 2-го, 3-го и 4-го порядка
Автори російськоюТабацков Вячеслав Петрович, Балицкий Игорь Васильевич, Веремиенко Николай Александрович
МПК / Мітки
МПК: B43L 11/00
Мітки: порядку, прилад, одночасного, креслення, 4-го, 3-го, алгебраїчних, кривих, 2-го
