Прилад для креслення строфоїди і кривих 6-го порядку
Номер патенту: 64442
Опубліковано: 10.11.2011
Автори: Полянський Павло Миколайович, Табацков Вячеслав Петрович, Балицький Ігор Васильович
Формула / Реферат
Прилад для креслення строфоїди і кривих 6-го порядку, що має у своєму складі прямокутний важіль, з'єднаний вершиною з траверзою, яка переміщається вздовж нерухомої горизонтальної напрямної, на якій знаходиться нерухома вертикальна напрямна, вздовж якої переміщується плече куліси, який відрізняється тим, що додатково введено кулісу та два шатуни, що зв'язані між собою хрестоподібним повзуном.
Текст

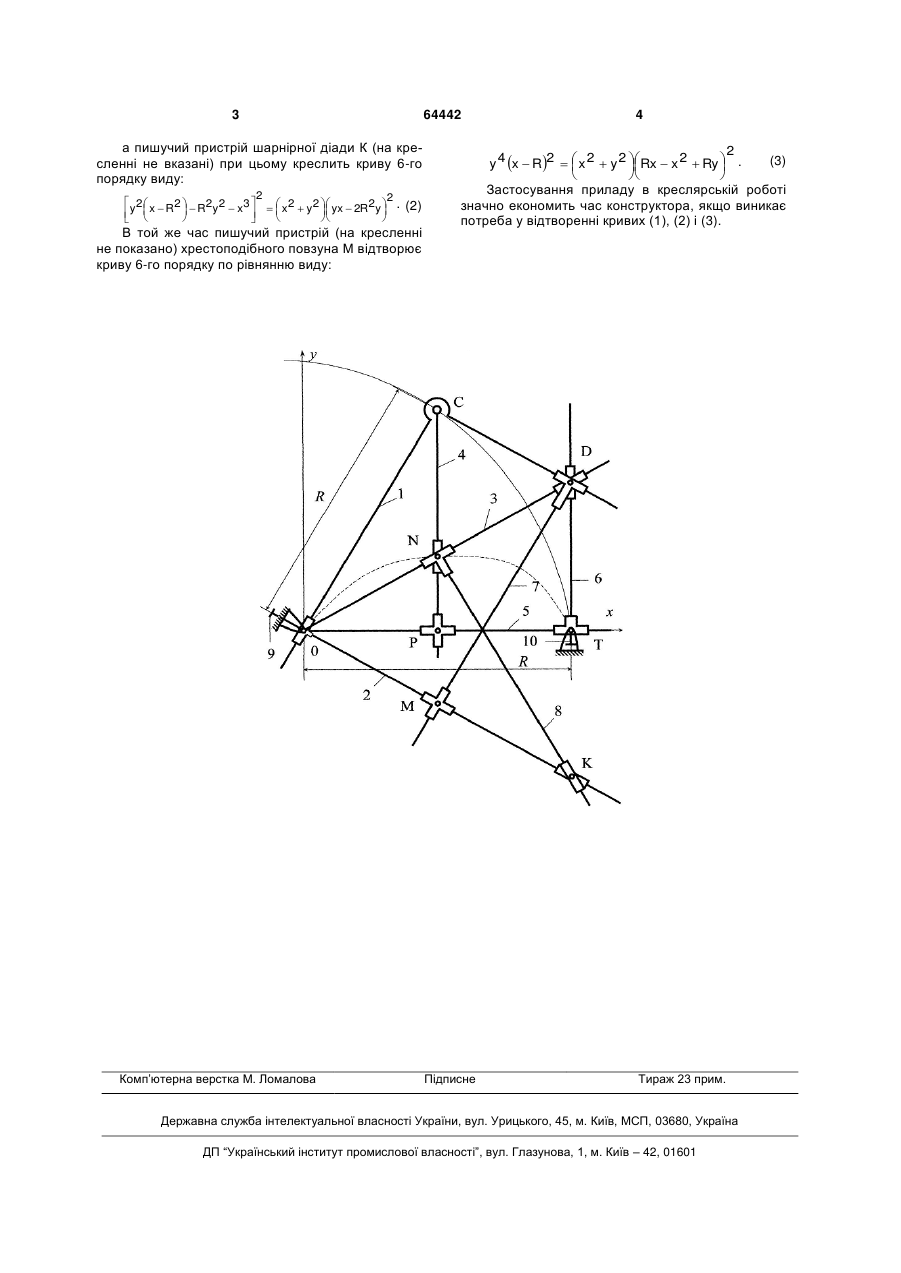

Прилад для креслення строфоїди і кривих 6-го порядку, що має у своєму складі прямокутний важіль, з'єднаний вершиною з траверзою, яка переміщається вздовж нерухомої горизонтальної напрямної, на якій знаходиться нерухома вертикальна напрямна, вздовж якої переміщується плече куліси, який відрізняється тим, що додатково введено кулісу та два шатуни, що зв'язані між собою хрестоподібним повзуном. (19) (21) u201104025 (22) 04.04.2011 (24) 10.11.2011 (46) 10.11.2011, Бюл.№ 21, 2011 р. (72) ТАБАЦКОВ В'ЯЧЕСЛАВ ПЕТРОВИЧ, ПОЛЯНСЬКИЙ ПАВЛО МИКОЛАЙОВИЧ, БАЛИЦЬКИЙ ІГОР ВАСИЛЬОВИЧ (73) ТАБАЦКОВ В'ЯЧЕСЛАВ ПЕТРОВИЧ 3 а пишучий пристрій шарнірної діади К (на кресленні не вказані) при цьому креслить криву 6-го порядку виду: 2 2 2 2 2 2 3 2 2 . (2) 2 y x R R y x x y yx 2R y В той же час пишучий пристрій (на кресленні не показано) хрестоподібного повзуна М відтворює криву 6-го порядку по рівнянню виду: Комп’ютерна верстка М. Ломалова 64442 4 2 (3) y 4 x R2 x 2 y 2 Rx x 2 Ry . Застосування приладу в креслярській роботі значно економить час конструктора, якщо виникає потреба у відтворенні кривих (1), (2) і (3). Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for drawing strophoid and sextic curves
Автори англійськоюTabatskov Viacheslav Petrovych, Polianskyi Pavlo Mykolaiovych, Balytskyi Ihor Vasyliovych
Назва патенту російськоюПрибор для черчения строфоиды и кривых 6-го порядка
Автори російськоюТабацков Вячеслав Петрович, Полянский Павел Николаевич, Балицкий Игорь Васильевич
МПК / Мітки
МПК: B43L 11/00
Мітки: прилад, 6-го, кривих, порядку, креслення, строфоїди
