Індикатор магнітного впливу імв-1

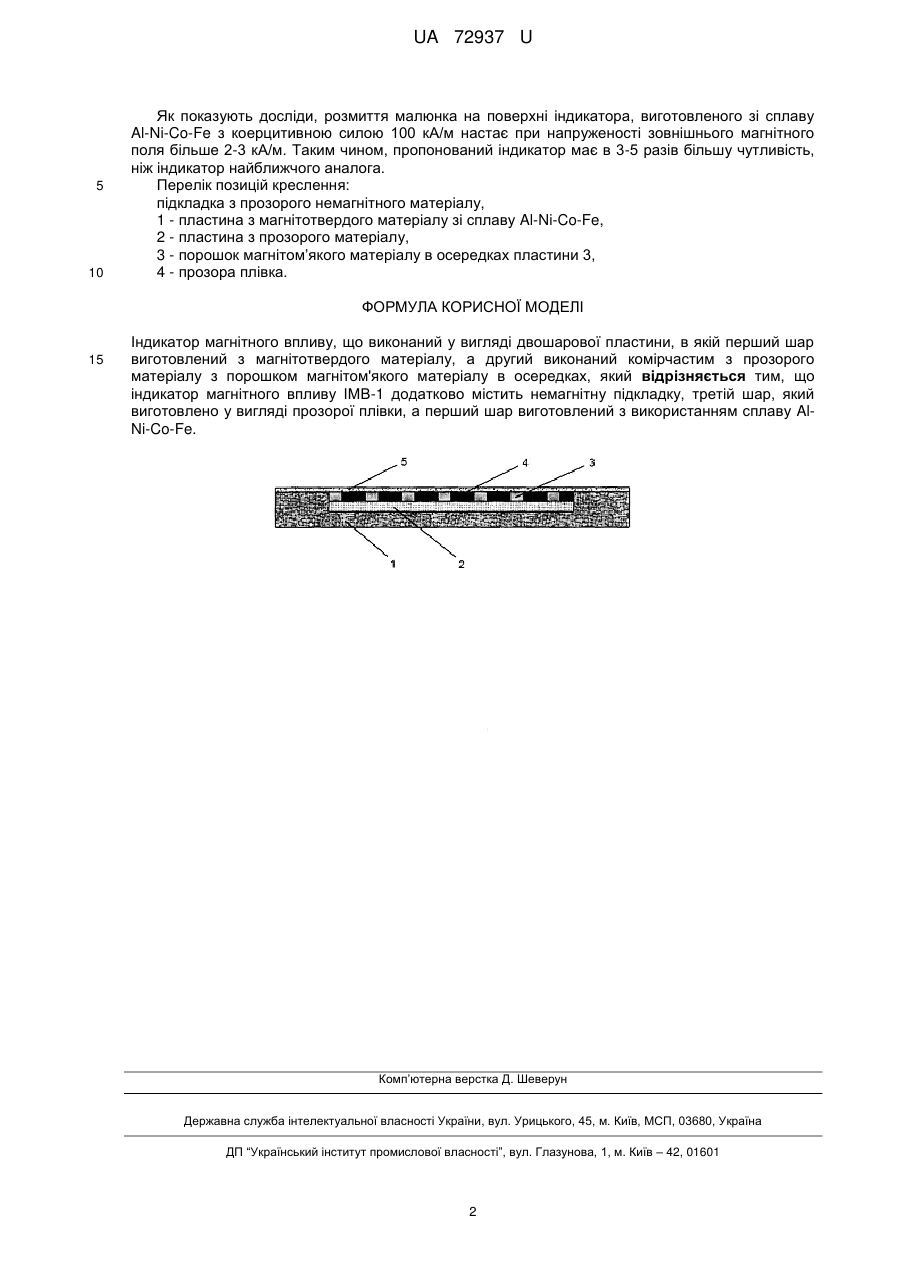

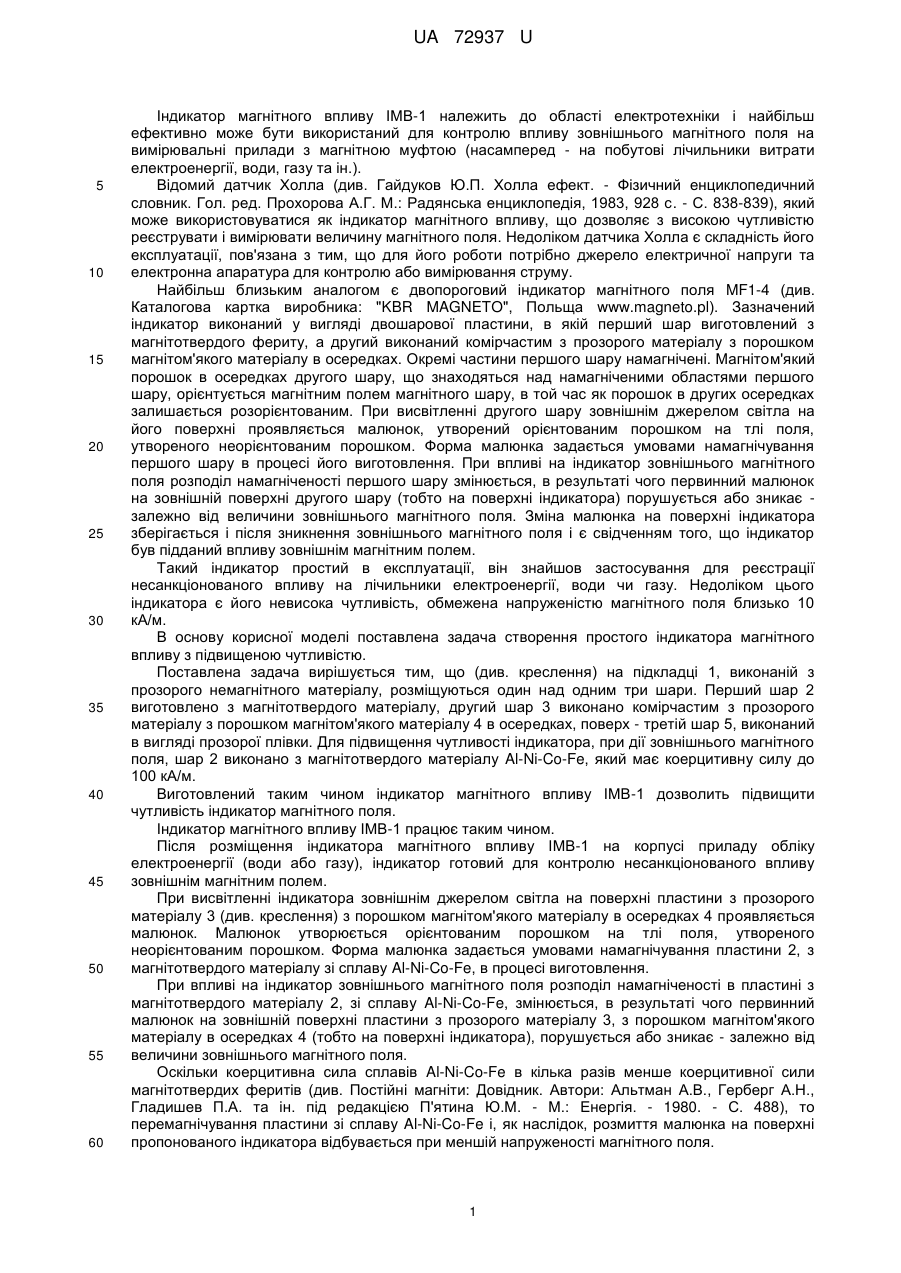

Реферат: UA 72937 U UA 72937 U 5 10 15 20 25 30 35 40 45 50 55 60 Індикатор магнітного впливу ІМВ-1 належить до області електротехніки і найбільш ефективно може бути використаний для контролю впливу зовнішнього магнітного поля на вимірювальні прилади з магнітною муфтою (насамперед - на побутові лічильники витрати електроенергії, води, газу та ін.). Відомий датчик Холла (див. Гайдуков Ю.П. Холла ефект. - Фізичний енциклопедичний словник. Гол. ред. Прохорова А.Г. М.: Радянська енциклопедія, 1983, 928 с. - С. 838-839), який може використовуватися як індикатор магнітного впливу, що дозволяє з високою чутливістю реєструвати і вимірювати величину магнітного поля. Недоліком датчика Холла є складність його експлуатації, пов'язана з тим, що для його роботи потрібно джерело електричної напруги та електронна апаратура для контролю або вимірювання струму. Найбільш близьким аналогом є двопороговий індикатор магнітного поля MF1-4 (див. Каталогова картка виробника: "KBR MAGNETO", Польща www.magneto.pl). Зазначений індикатор виконаний у вигляді двошарової пластини, в якій перший шар виготовлений з магнітотвердого фериту, а другий виконаний комірчастим з прозорого матеріалу з порошком магнітом'якого матеріалу в осередках. Окремі частини першого шару намагнічені. Магнітом'який порошок в осередках другого шару, що знаходяться над намагніченими областями першого шару, орієнтується магнітним полем магнітного шару, в той час як порошок в других осередках залишається розорієнтованим. При висвітленні другого шару зовнішнім джерелом світла на його поверхні проявляється малюнок, утворений орієнтованим порошком на тлі поля, утвореного неорієнтованим порошком. Форма малюнка задається умовами намагнічування першого шару в процесі його виготовлення. При впливі на індикатор зовнішнього магнітного поля розподіл намагніченості першого шару змінюється, в результаті чого первинний малюнок на зовнішній поверхні другого шару (тобто на поверхні індикатора) порушується або зникає залежно від величини зовнішнього магнітного поля. Зміна малюнка на поверхні індикатора зберігається і після зникнення зовнішнього магнітного поля і є свідченням того, що індикатор був підданий впливу зовнішнім магнітним полем. Такий індикатор простий в експлуатації, він знайшов застосування для реєстрації несанкціонованого впливу на лічильники електроенергії, води чи газу. Недоліком цього індикатора є його невисока чутливість, обмежена напруженістю магнітного поля близько 10 кА/м. В основу корисної моделі поставлена задача створення простого індикатора магнітного впливу з підвищеною чутливістю. Поставлена задача вирішується тим, що (див. креслення) на підкладці 1, виконаній з прозорого немагнітного матеріалу, розміщуються один над одним три шари. Перший шар 2 виготовлено з магнітотвердого матеріалу, другий шар 3 виконано комірчастим з прозорого матеріалу з порошком магнітом'якого матеріалу 4 в осередках, поверх - третій шар 5, виконаний в вигляді прозорої плівки. Для підвищення чутливості індикатора, при дії зовнішнього магнітного поля, шар 2 виконано з магнітотвердого матеріалу Al-Ni-Co-Fe, який має коерцитивну силу до 100 кА/м. Виготовлений таким чином індикатор магнітного впливу ІМВ-1 дозволить підвищити чутливість індикатор магнітного поля. Індикатор магнітного впливу ІМВ-1 працює таким чином. Після розміщення індикатора магнітного впливу ІМВ-1 на корпусі приладу обліку електроенергії (води або газу), індикатор готовий для контролю несанкціонованого впливу зовнішнім магнітним полем. При висвітленні індикатора зовнішнім джерелом світла на поверхні пластини з прозорого матеріалу 3 (див. креслення) з порошком магнітом'якого матеріалу в осередках 4 проявляється малюнок. Малюнок утворюється орієнтованим порошком на тлі поля, утвореного неорієнтованим порошком. Форма малюнка задається умовами намагнічування пластини 2, з магнітотвердого матеріалу зі сплаву Al-Ni-Co-Fe, в процесі виготовлення. При впливі на індикатор зовнішнього магнітного поля розподіл намагніченості в пластині з магнітотвердого матеріалу 2, зі сплаву Al-Ni-Co-Fe, змінюється, в результаті чого первинний малюнок на зовнішній поверхні пластини з прозорого матеріалу 3, з порошком магнітом'якого матеріалу в осередках 4 (тобто на поверхні індикатора), порушується або зникає - залежно від величини зовнішнього магнітного поля. Оскільки коерцитивна сила сплавів Al-Ni-Co-Fe в кілька разів менше коерцитивної сили магнітотвердих феритів (див. Постійні магніти: Довідник. Автори: Альтман А.В., Герберг А.Н., Гладишев П.А. та ін. під редакцією П'ятина Ю.М. - М.: Енергія. - 1980. - С. 488), то перемагнічування пластини зі сплаву Al-Ni-Co-Fe і, як наслідок, розмиття малюнка на поверхні пропонованого індикатора відбувається при меншій напруженості магнітного поля. 1 UA 72937 U 5 10 Як показують досліди, розмиття малюнка на поверхні індикатора, виготовленого зі сплаву Al-Ni-Co-Fe з коерцитивною силою 100 кА/м настає при напруженості зовнішнього магнітного поля більше 2-3 кА/м. Таким чином, пропонований індикатор має в 3-5 разів більшу чутливість, ніж індикатор найближчого аналога. Перелік позицій креслення: підкладка з прозорого немагнітного матеріалу, 1 - пластина з магнітотвердого матеріалу зі сплаву Al-Ni-Co-Fe, 2 - пластина з прозорого матеріалу, 3 - порошок магнітом’якого матеріалу в осередках пластини 3, 4 - прозора плівка. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Індикатор магнітного впливу, що виконаний у вигляді двошарової пластини, в якій перший шар виготовлений з магнітотвердого матеріалу, а другий виконаний комірчастим з прозорого матеріалу з порошком магнітом'якого матеріалу в осередках, який відрізняється тим, що індикатор магнітного впливу ІМВ-1 додатково містить немагнітну підкладку, третій шар, який виготовлено у вигляді прозорої плівки, а перший шар виготовлений з використанням сплаву AlNi-Co-Fe. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
